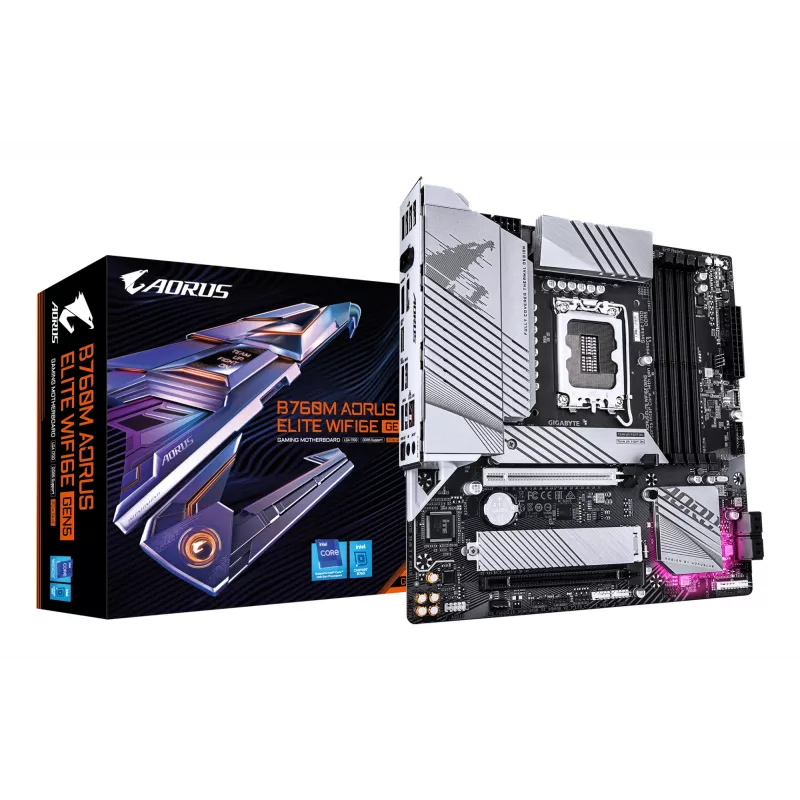

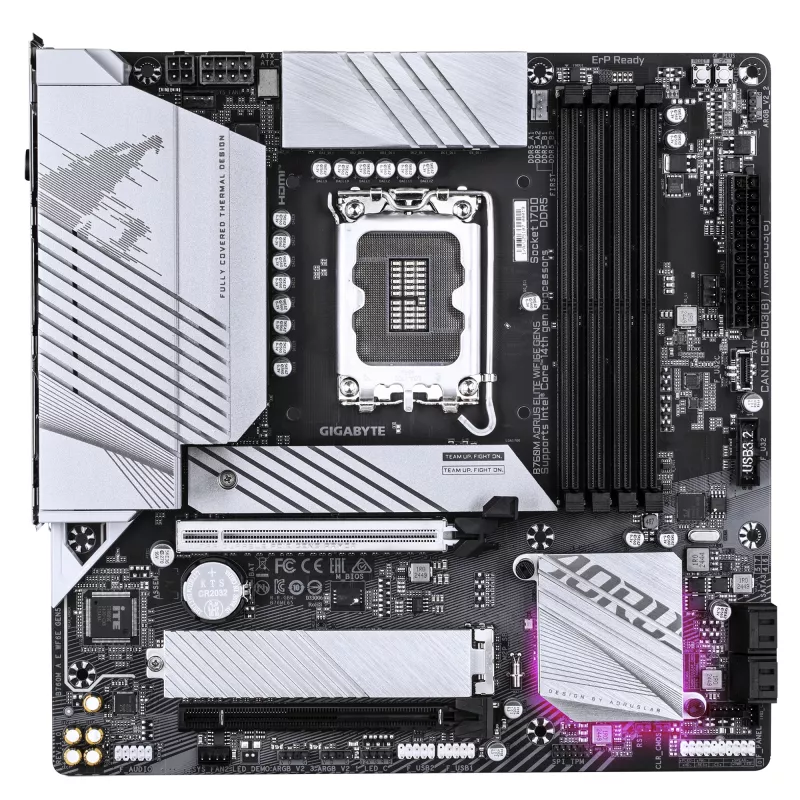

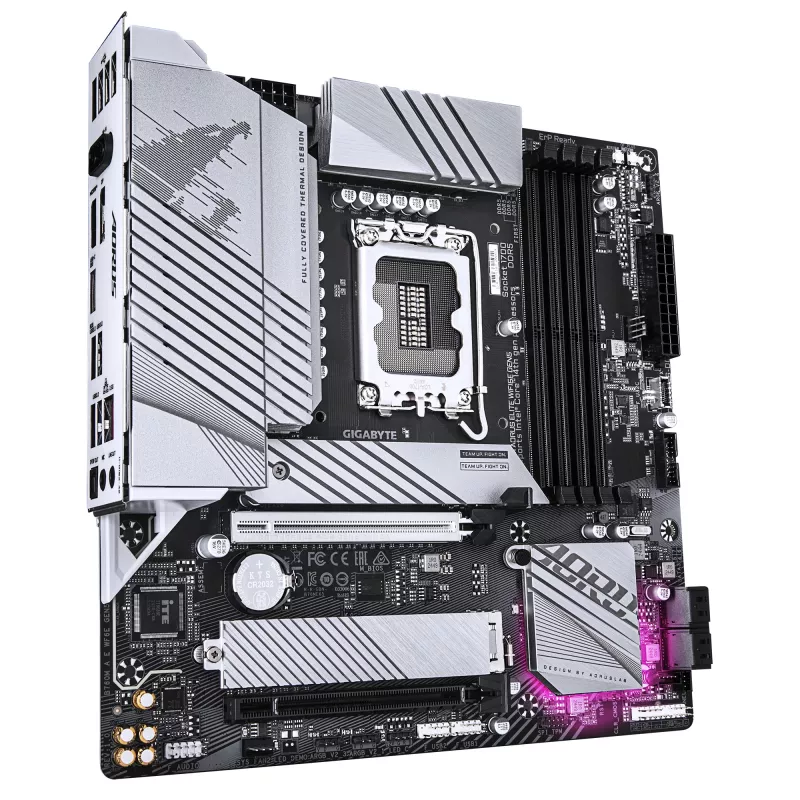

GIGABYTE emaplaat B760M AORUS ELITE WIFI6E GEN5 — Micro ATX, LGA1700, DDR5 kuni 5600MHz, 12+1+1 VRM, 2x PCIe4.0 M.2, Wi‑Fi 6E, 2.5 GbE

GIGABYTE B760M AORUS ELITE WIFI6E GEN5 on Micro ATX emaplaat Inteli LGA1700 protsessoritele, sealhulgas 12.–14. põlvkonna Core protsessoritele. See toetab DDR5 mälu nelja DIMM pesa kaudu kogumahutavusega kuni 256 GB ja mälu kiirusega kuni 5600 MHz. Emaplaadil on 12+1+1 faasiline VRM disain stabiilse toite tagamiseks, kaks PCIe 4.0 M.2 pesa kiirete NVMe salvestusseadmete jaoks, SATA III pordid RAID 0/1/5/10 toega, Realtek 2.5 GbE LAN, integreeritud Wi‑Fi 6E ja Bluetooth 5.3 ning mitmesugused USB pordid, sealhulgas suure ribalaiusega USB 3.2 Gen2x2. Selle Micro ATX vormitegur muudab selle sobivaks kompaktsete lauaarvutite ehitamiseks, ohverdamata ühenduvust või laiendusvõimalusi.

Eelised

Emaplaat ühendab kaasaegsed ühenduvus- ja salvestusvõimalused tõhusa toite disainiga: 12+1+1 VRM paigutus toetab nõudlikke protsessoreid, samas kui kaks PCIe 4.0 M.2 pesa ja SATA III pakuvad paindlikke salvestuskonfiguratsioone. Sisseehitatud Wi‑Fi 6E ja 2.5 GbE LAN tagavad madala latentsusega võrguühenduse mängimiseks ja sisu edastamiseks ning DDR5 mälu tugi kuni 5600 MHz võimaldab suuremat mälu ribalaiust. Micro ATX paigutus tasakaalustab kompaktset suurust ja laiendatavust, pakkudes mitmeid PCIe pesasid ja päiseid tavaliste lauaarvuti kasutusjuhtude jaoks.

Sobib kasutamiseks

• Mänguarvutid keskmise kuni kõrge jõudlusega Inteli protsessoritega
• Sisuloomise süsteemid, mis vajavad kiiret NVMe salvestust ja rohkelt RAM-i
• Kompaktsed tööjaamad, kus on vajalik Micro ATX vormitegur
• Kodu- või väikekontori arvutid, mis vajavad Wi‑Fi 6E ja 2.5 GbE võrguühendust

Peamised tehnilised andmed

• Vormitegur: Micro ATX
• Kiibistik: Intel B760
• Protsessori pesa: LGA 1700 (toetab 12.–14. põlvkonna Inteli Core seeriat)
• Mälu: 4 × DDR5 DIMM pesa, kahe kanaliga, kuni 256 GB, toetab kuni 5600 MHz (olenevalt mälukomplektist ja BIOS-ist)
• Toiteplokk: 12+1+1 faasiline VRM
• Salvestus: 2 × PCIe 4.0 M.2 pesa, SATA III pordid RAID 0/1/5/10 toega
• Laiendus: Mitu PCIe pesa sobivad eraldiseisvate graafikakaartide ja lisakaartide jaoks
• Heli: Integreeritud mitmekanaliline helikoodek
• Võrk: Integreeritud Wi‑Fi 6E (802.11ax) ja Bluetooth 5.3, Realtek 2.5 GbE LAN

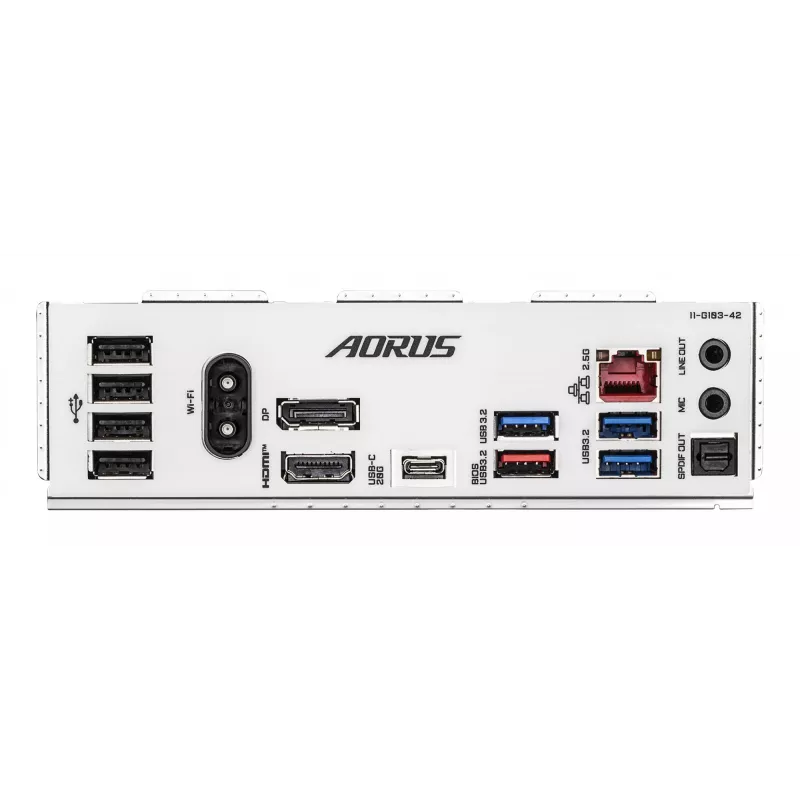

• USB: Sisaldab kiireid USB 3.2 Gen2x2 porte ja muid USB 3.2/2.0 ühendusi
• BIOS: UEFI BIOS koos Clear CMOS hüppajaga
• Maksimaalne toetatud sisemälu: 256 GB
• Kaal: umbes 1.33 kg

Kuidas kasutada

Paigaldage emaplaat sobivasse Micro ATX korpusesse ja kinnitage LGA1700-ühilduv Inteli protsessor vastavalt protsessori ja jahuti tootja juhistele. Paigaldage kuni neli DDR5 DIMM-i soovitatud mälupesadesse kahe kanaliga tööks ning paigaldage salvestusseadmed M.2 pesadesse või SATA portidesse vastavalt vajadusele. Ühendage toiteallikast 24-pin ATX ja protsessori toite päised, kinnitage esipaneeli ühendused, korpuse ventilaatorid ja välisseadmed, seejärel ühendage Wi‑Fi antenn ja võrgukaablid. Esimesel käivitamisel sisenege UEFI BIOS-i, et kontrollida mälu XMP/EXPO sätteid, konfigureerige käivitusjärjekord ja lubage RAID, kui kasutate mitut SATA ketast.

Soovitused

Kasutage kvaliteetseid DDR5 mälukomplekte, mis on testitud LGA1700 platvormidega ühilduvuse osas, ja uuendage emaplaadi BIOS enne esimest kasutamist uusimale versioonile. Optimaalse soojusliku jõudluse tagamiseks pideva koormuse korral tagage piisav korpuse õhuvool ja kaaluge spetsiaalse M.2 jahutusradiaatori või emaplaadi termokaitse kasutamist. Kompaktse süsteemi ehitamisel kontrollige protsessori jahuti kõrgust ja toiteallika mõõtmeid Micro ATX korpuste jaoks.
