Gateway/kontroller Trendnet TI-M42 10/100 Mbit/s Must IP30

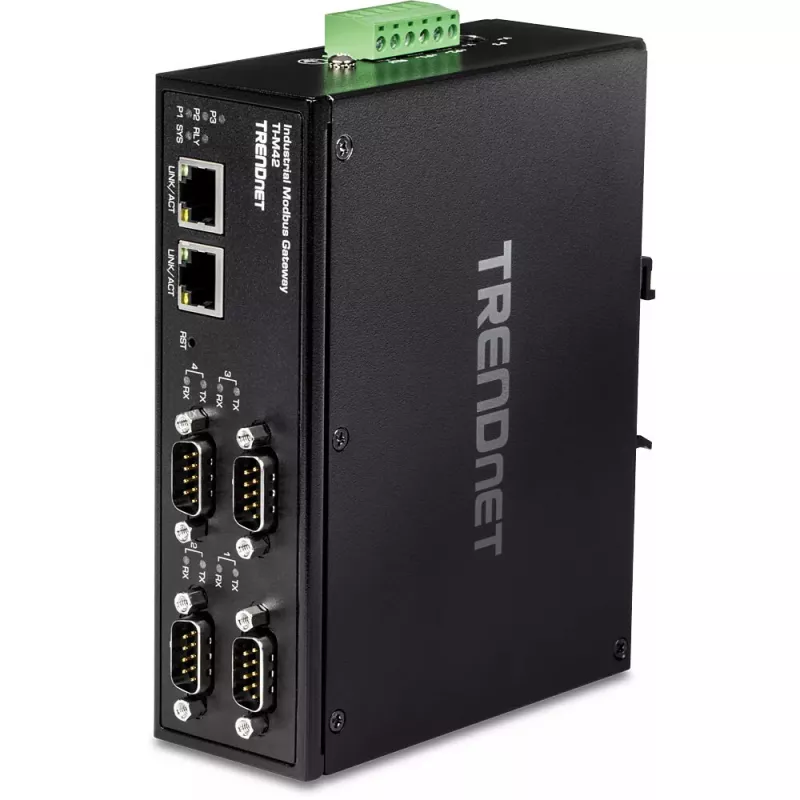

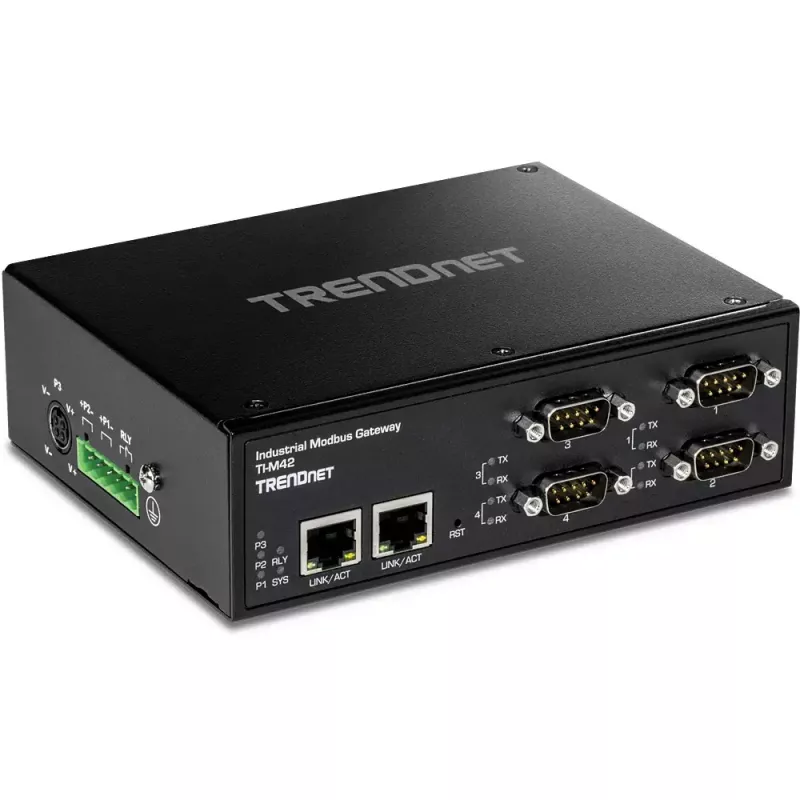

TRENDnet TI-M42 võrgulüüs/kontroller on tööstuslik Modbusi võrgulüüs, millel on kaks 10/100 Mbit/s Ethernet-porti ja neli jada-DB-9-porti, mis toetavad RS-232, RS-422 ja RS-485 liideseid. Kompaktses IP30-reitinguga metallkorpuses (103,5 x 81,5 x 32 mm) paiknev TI-M42 võimaldab ühendada kuni neli Modbusi jadaseadet Ethernet-võrku, kasutades Cat5e-kaablit kuni 100 m pikkuse Etherneti segmendi kohta. Seade on kavandatud pidevaks tööks väikese energiatarbimisega (maksimaalselt 3,84 W) ja 48 V sisendtoitega, muutes selle sobivaks piiratud ruumiga tööstuspaigaldistele.

Eelised

TI-M42 ühendab neli jadaporti ja kaks kiiret Ethernet-porti väikeses korpuses, võimaldades hõlpsasti teisendada jada-Modbusside seadmed võrguseadmeteks ilma ulatusliku uuesti juhtmestamiseta. Selle IP30-reitinguga korpus ja disainilahendused vibratsiooni, löögi, ESD/EMI ja liigpinge suhtes vähendavad tõrkeohtu tööstuskeskkondades. Lai töötemperatuuri tugi laiendab paigutusvõimalusi nii sise- kui ka karmides keskkondades, säilitades samal ajal madala voolutarbe.

Sobib (ülesanded/kasutusjuhud)

• Mitme Modbus RTU/ASCII jadaseadme ühendamine Ethernet-põhise SCADA- või seiresüsteemiga
• Tööstuslikud juhtimisvõrgud, kus on vaja kompaktseid võrgulüüse jadaseadmete koondamiseks
• Kaugseadmete integreerimine Cat5e-kaabli kaudu kuni 100 m kaugusel Etherneti lingi kohta
• Paigaldised, mis vajavad RS-232, RS-422 või RS-485 jadaühendust IP-võrkudesse

Peamised spetsifikatsioonid

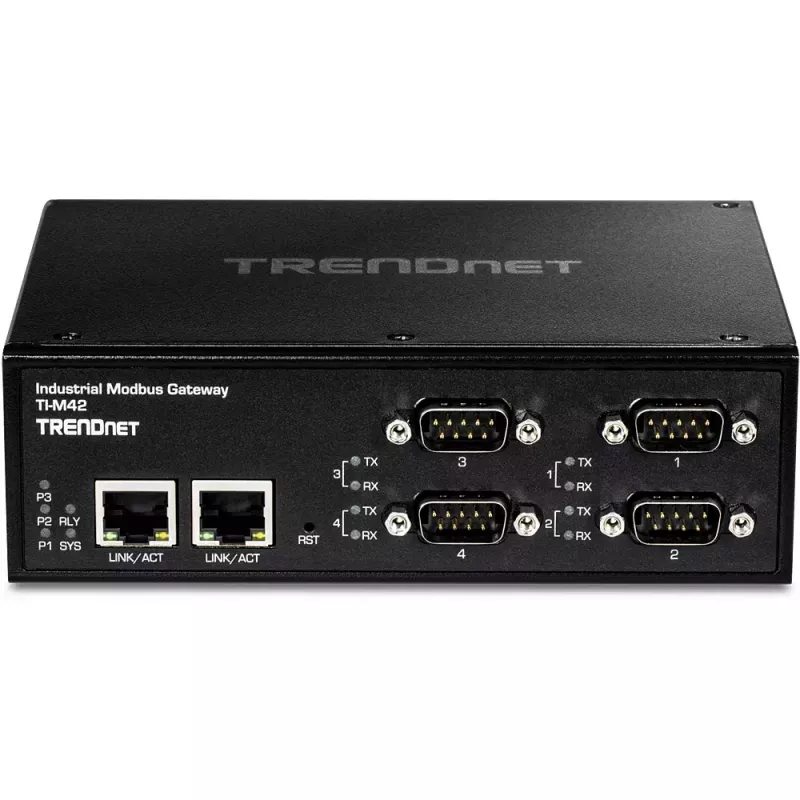

• Ethernet: 2 × 10/100 Mbit/s porti, Cat5e-kaabel, kuni 100 m segmendi kohta
• Jadapordid: 4 × DB-9, toetavad RS-232, RS-422 ja RS-485

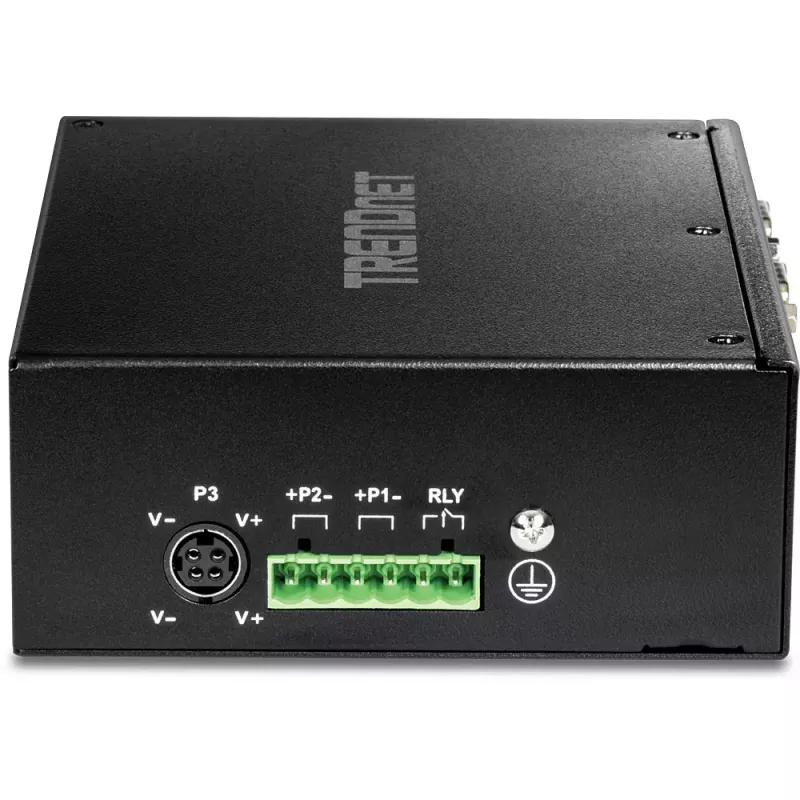

• Toide: 48 V sisend, maksimaalne voolutarve 3,84 W
• Korpus: IP30-reitinguga tööstuslik korpus, kompaktsed mõõtmed 103,5 × 81,5 × 32 mm
• Töötemperatuuri vahemik: -40° kuni 75° C
• Disainifunktsioonid: vastupidavus vibratsioonile ja löökidele, kaitse ESD/EMI ja liigpinge eest

Kasutamine

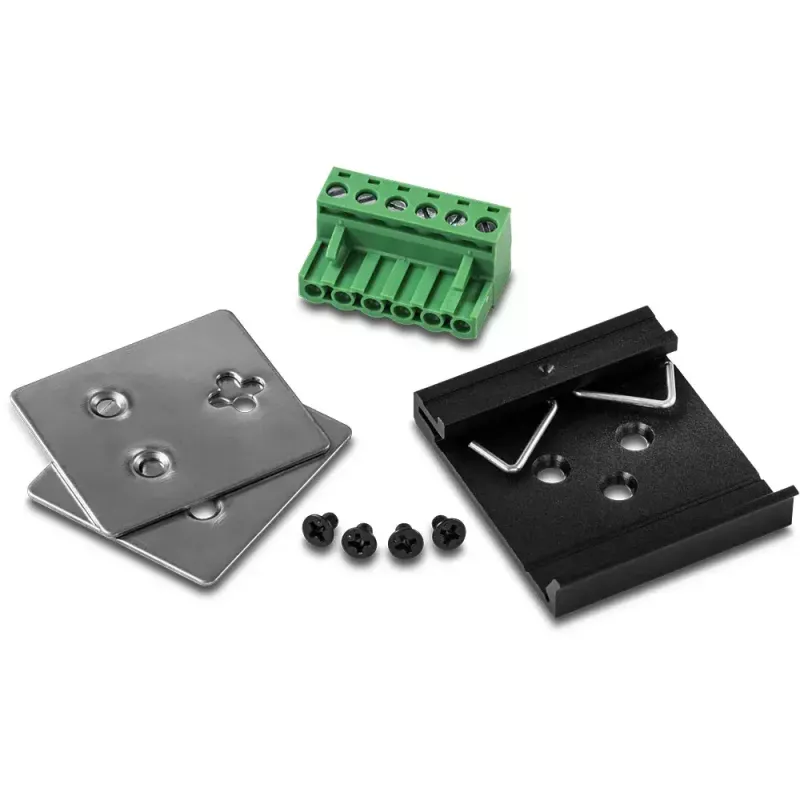

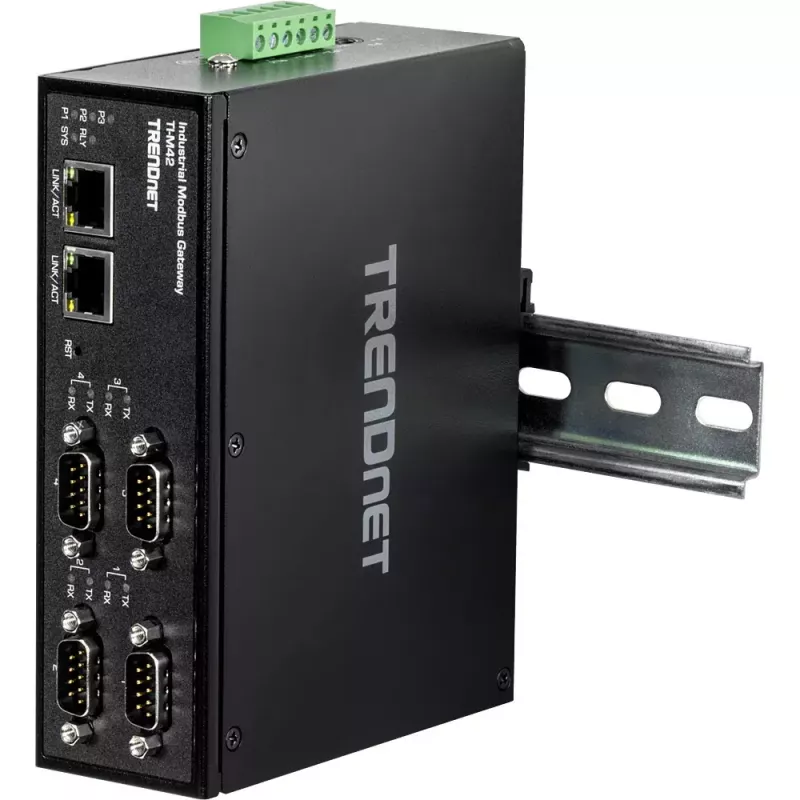

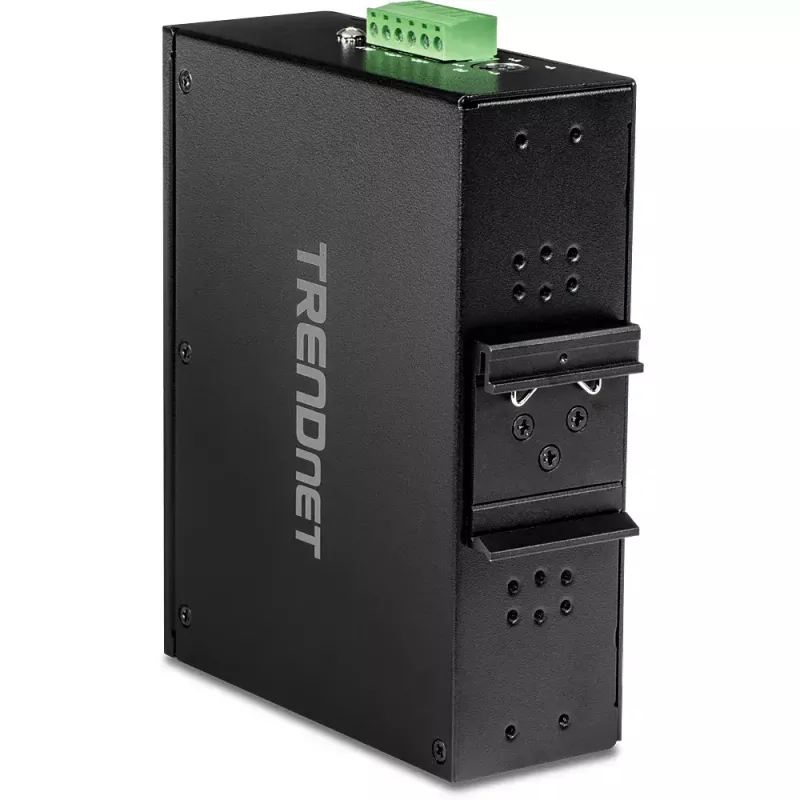

Paigaldage TI-M42 sobivasse korpusesse või DIN-liistuga ühilduvale pinnale vastavalt ohutusjuhistele, tagades ventilatsiooni ja kaitse otsese niiskuse eest. Ühendage Ethernet-pordid võrku Cat5e-kaabli abil, hoides iga ühenduse 100 m piirides. Kinnitage jadaseadmed DB-9-portidesse ja konfigureerige iga port nõutava jadastandardi (RS-232/RS-422/RS-485) ja Modbusi parameetrite jaoks seadme konfigureerimisliidese kaudu. Rakendage 48 V toiteallikas õige polaarsusega ja veenduge, et seade lülitub sisse ja loob võrguühenduse enne kasutuselevõttu.

Soovitused

Paigutage TI-M42 võimaluse korral kohta, kus vibratsioon ja löögid on minimeeritud, ning järgige soovitatud maandus- ja liigpingekaitsetavasid, et täiendada seadme sisseehitatud kaitsemeetmeid. Hoidke Etherneti kaablilõigud ettenähtud pikkuses ja kasutage varjestatud või õigesti suunatud kaableid kõrge EMI-tasemega keskkondades. Kontrollige regulaarselt püsivara ja konfiguratsiooni varukoopiaid, et säilitada usaldusväärne Modbusi side.
