Gateway Controller Trendnet TI-M12 10 100 Mbit/s Metal DIN-rail

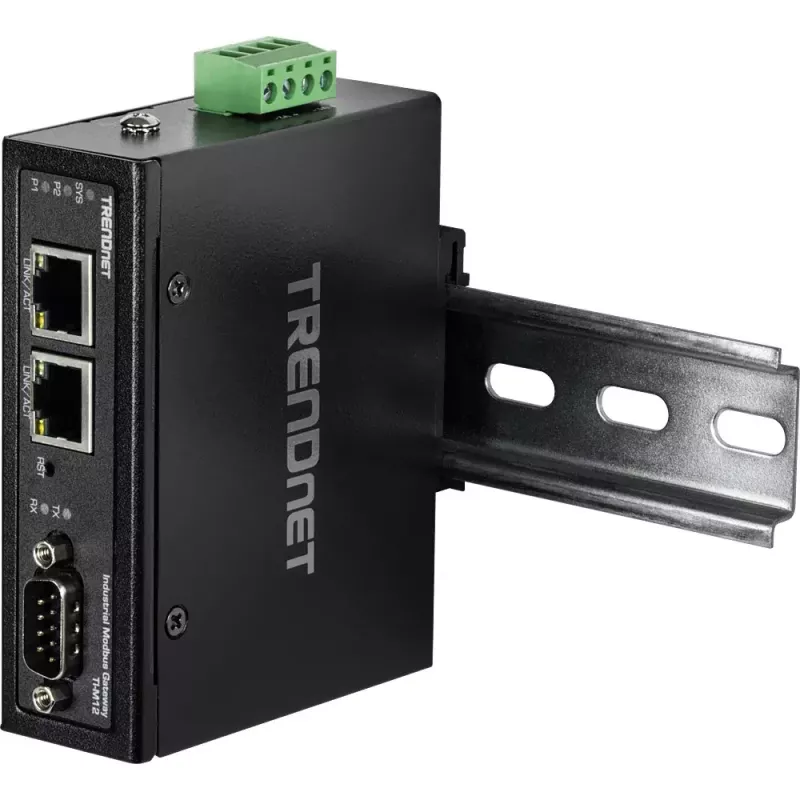

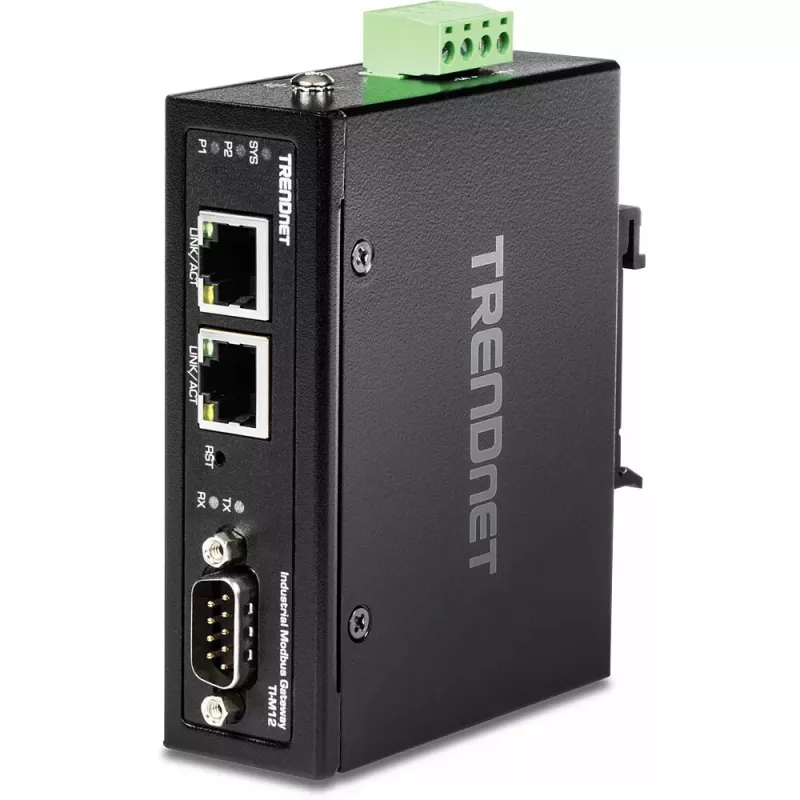

TRENDnet TI-M12 tööstuslik Modbus-võrgulüüs pakub ühte Modbus-jadaporti ja kahte 10/100 Mbit/s Ethernet-porti töökindlas metallkorpuses, mis on ette nähtud DIN-liistule paigaldamiseks. Seade toetab Modbus-jadaseadmete ühendamist Ethernet-võrku Cat5e-kaabli abil kuni 100 m (328 jala) kaugusel. See vastab standarditele IEEE 802.3, 802.3u ja 802.3x ning töötab laias sisendpinge vahemikus 12–56 V, tüüpilise voolutarbimisega 3,84 W.

Eelised

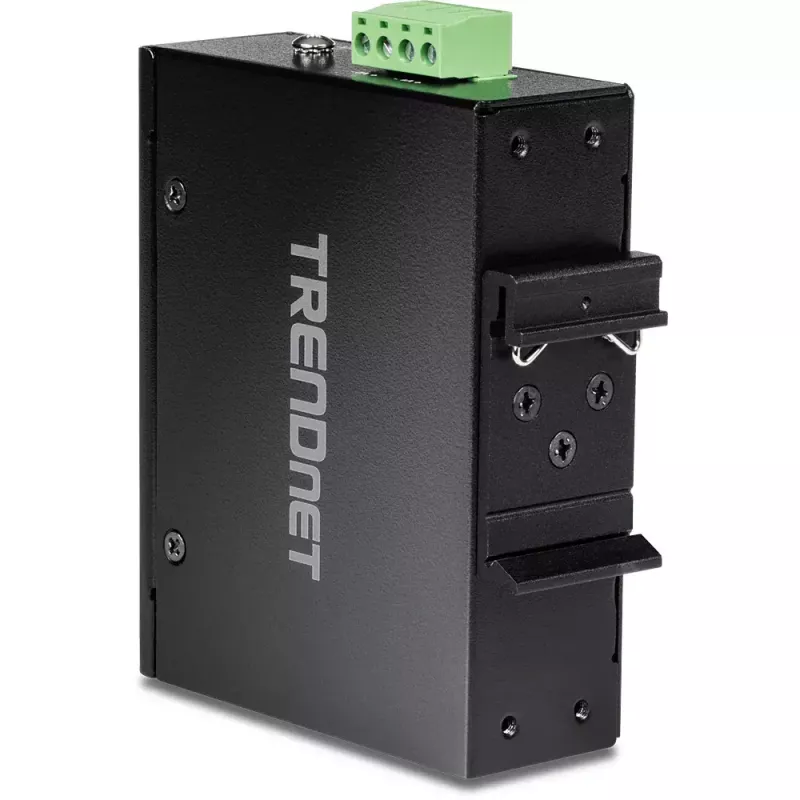

Metallkest ja DIN-liistule kinnitatav vormitegur tagavad mehaanilise vastupidavuse ja hõlpsa paigaldamise tööstuslike juhtkappide sees. Kaks 10/100 Mbit/s Ethernet-porti võimaldavad kiiret võrguühendust, samas kui üks Modbus-jadaport pakub olemasolevate Modbus RTU/ASCII seadmete lihtsat integreerimist. Lai sisendpinge vahemik ja madal voolutarbimine toetavad paindlikku kasutuselevõttu erinevates tööstuslikes toitekeskkondades.

Sobib

• Modbus-jadaseadmete (RTU/ASCII) ühendamiseks Ethernet-võrku
• Tööstusautomaatika juhtkappidesse ja PLC-võrkudesse
• Tehasepõranda seadmete seireks ja andmehõiveks
• Rakendustesse, mis nõuavad DIN-liistule kinnitamist ja kompaktset metallist võrgulüüsi

Peamised tehnilised andmed

• Bränd: TRENDnet
• Mudel: TI-M12
• Andmeedastuskiirused: 10/100 Mbit/s Ethernet

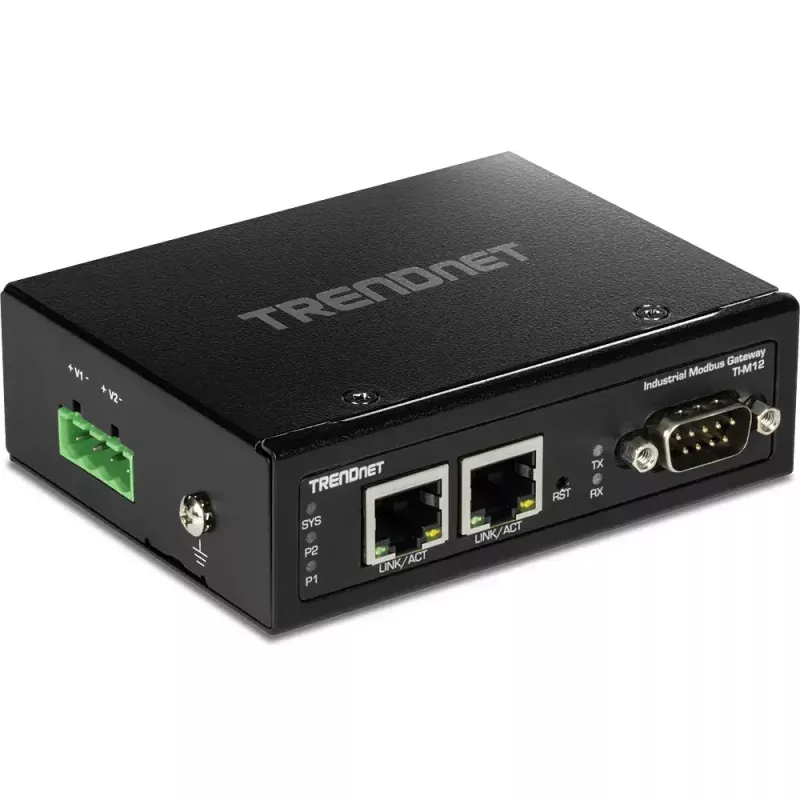

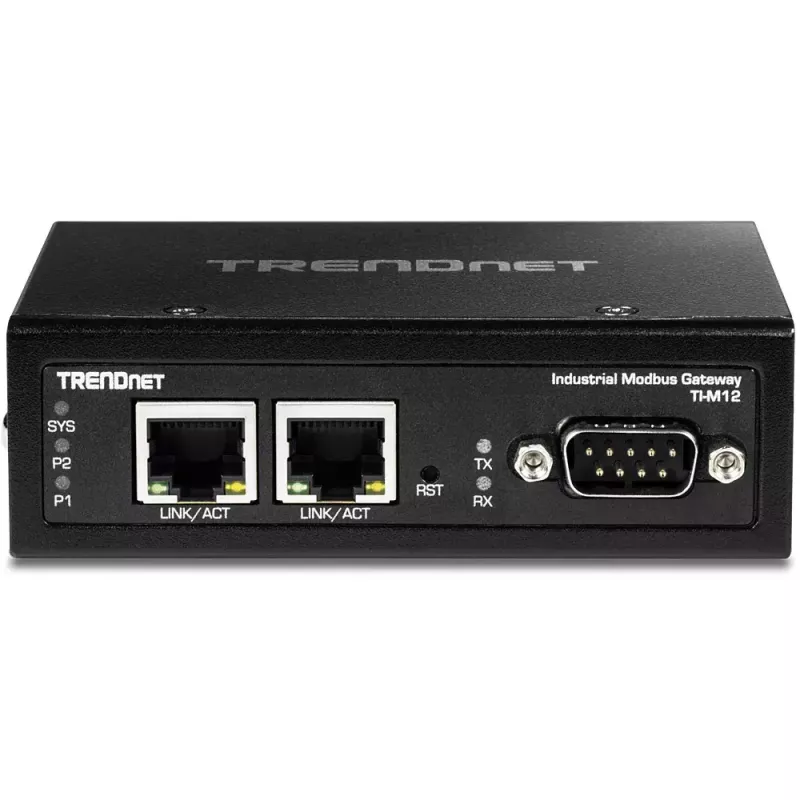

• Pordid: 1 × jada-Modbus, 2 × Ethernet (10/100 Mbit/s)
• Korpus: Metall, DIN-liistule paigaldatav

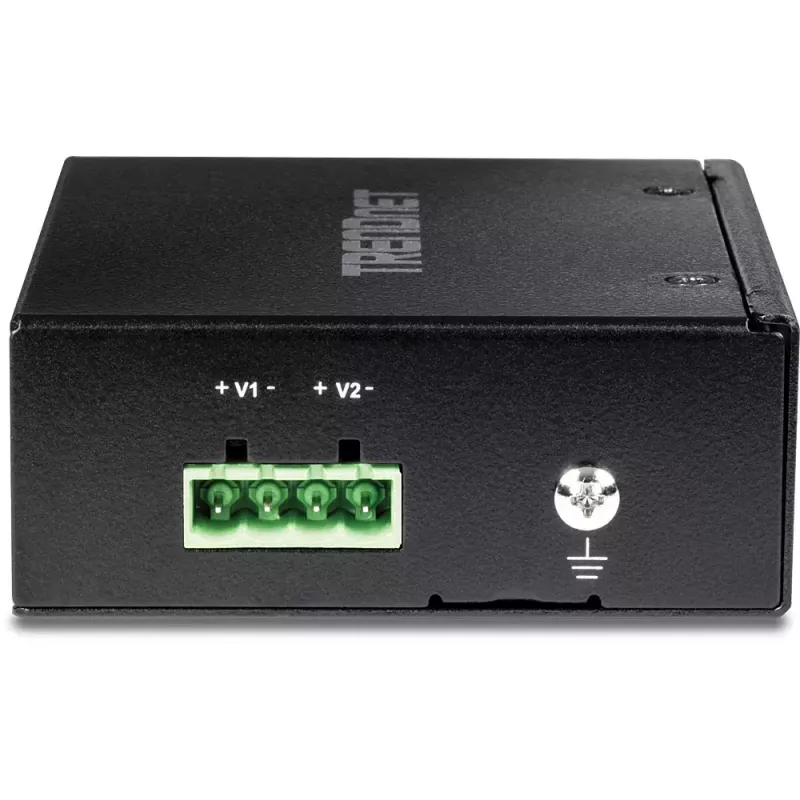

• Sisendpinge: 12–56 V
• Voolutarbimine: 3,84 W
• Standardid: IEEE 802.3, IEEE 802.3u, IEEE 802.3x
• EAN: 0710931161656

Kasutamine

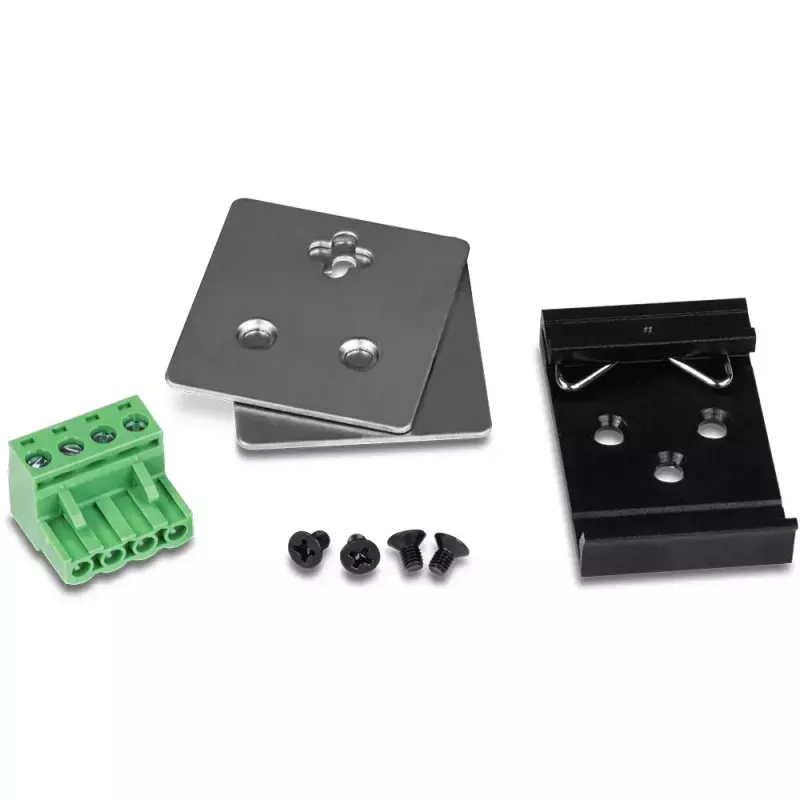

Paigaldage TI-M12 juhtkapi sees olevale DIN-liistule ja ühendage seade toiteallikaga, mis jääb 12–56 V sisendpinge vahemikku. Kasutage Cat5e-kaablit Ethernet-portide ühendamiseks võrgulülitite või ruuteritega, hoides kaablikoridorid maksimaalselt 100 m pikkused. Ühendage oma Modbus-jadaseade jadaporti ja konfigureerige võrgulüüs vastavalt kaasasolevatele TRENDneti seadistusjuhistele, et kaardistada jada-Modbus-side Ethernet-võrku.

Soovitused

Paigaldage võrgulüüs ventileeritavasse, tolmuvabasse kohta, mis jääb paigaldisele lubatud temperatuuri- ja niiskusvahemikku. Kontrollige Ethernet- ja toiteliinide maandust ja liigpingekaitset tööstuskeskkondades, et vähendada häireid ja kaitsta seadmeid.
