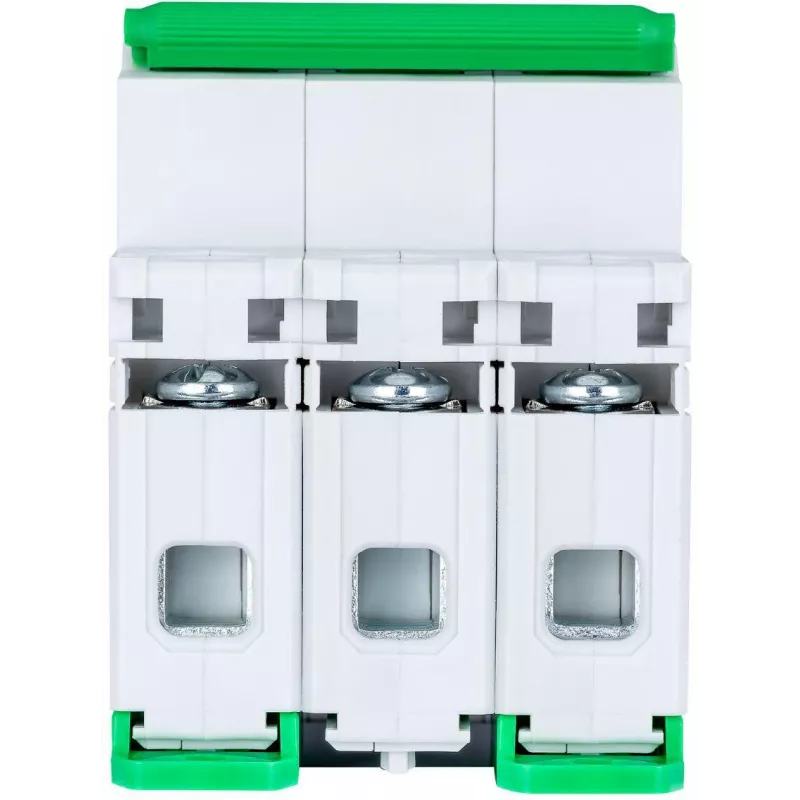

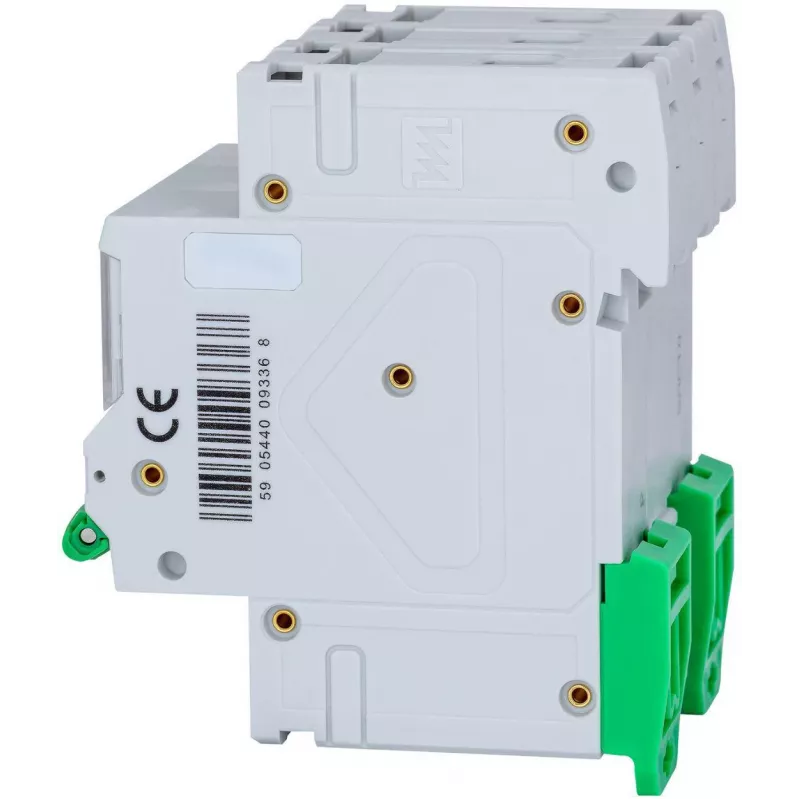

GACIA N8BH 10kA C 3P 63A Miniature Circuit Breaker (MCB)

GACIA N8BH on suure jõudlusega miniatuurne kaitselüliti (MCB), mis on ette nähtud usaldusväärseks ülekoormuskaitseks elamutes, äri- ja tööstusrajatiste elektripaigaldistes. Nimivooluga 63 A ja katkestusvõimega 10 kA tagab see kolmepooluseline C-karakteristikuga MCB ohutu ja tõhusa töö.

Eelised

See MCB pakub tugevat kaitset ülekoormuse ja lühise eest, kasutades termomagnetilist vabastusmehhanismi. Kompaktne disain võimaldab lihtsat paigaldust standardsetele 35 mm DIN-siinitele, säästes ruumi jaotuskilpides. C-karakteristikuga väljalülitusomadus sobib ideaalselt mõõduka sisselülitusvooluga ahelatele, nagu valgustus- ja üldkasutatavad pistikupesaahelad.

Sobib kasutamiseks

• Elamute elektrikilbid
• Ärihoonete jaotuskilbid
• Tööstuslikud juhtimissüsteemid
• Valgustus- ja pistikupesaahelad

Peamised tehnilised andmed

• Nimivool (In): 63 A
• Pooluste arv: 3P (kolmepooluseline)
• Väljalülituskarakteristik: C-karakteristik
• Nimilühiskatkestusvõime (Icn): 10 kA
• Nimipinge (Ue): 230/400 V AC
• Isolatsioonipinge (Ui): 500 V
• Impulsspinge taluvus (Uimp): 6 kV
• Sagedus: 50/60 Hz
• Paigaldusviis: DIN-siini (35 mm)
• Klemmi võimsus: kuni 25 mm² (täis- või keerutatud juhe)
• Elektriline vastupidavus: ≥ 10 000 tsüklit
• Mehaaniline vastupidavus: ≥ 20 000 tsüklit
• Kaitseaste: IP20 (klemmid)
• Standarditele vastavus: IEC/EN 60898-1
• Energia piiramise klass: klass 3
• Töötemperatuuri vahemik: -25°C kuni +55°C
• Ühendusviis: kruviklemmid
• Lühise vabastuse tüüp: termomagnetiline
• Saasteaste: 2

Soovitused

Optimaalse jõudluse tagamiseks veenduge, et MCB paigaldab kvalifitseeritud elektrik ja süsteem vastab kohalikele elektripaigaldise eeskirjadele. Ohutuse säilitamiseks soovitatakse regulaarset testimist.
