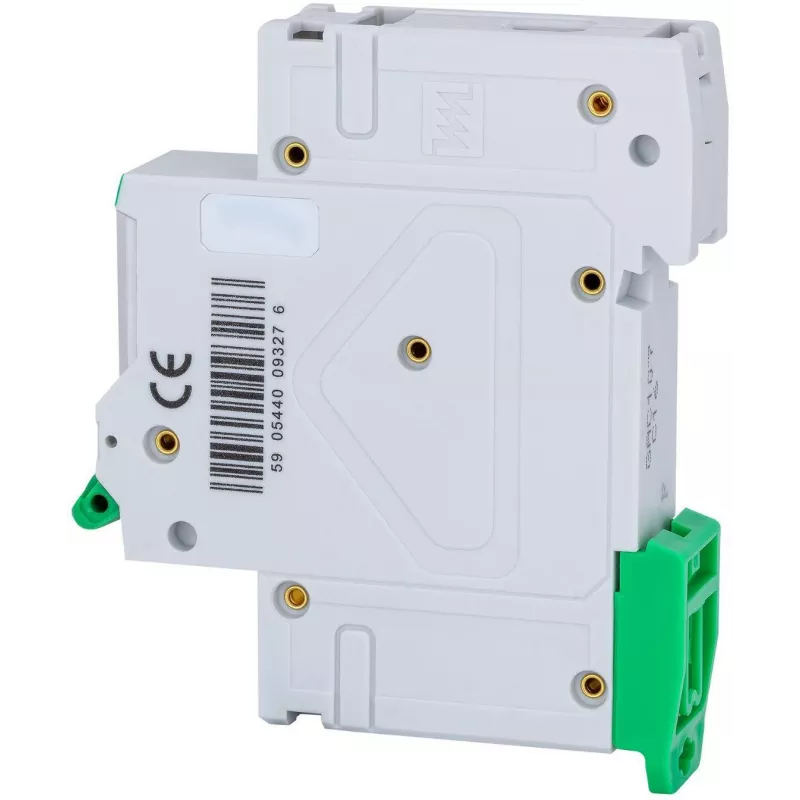

GACIA N8BH 10kA C-karakteristikuga ühepooluseline 25A minikaitselüliti

Elektriülekoormused ja lühised võivad põhjustada tõsiseid kahjustusi juhtmestikule ja ühendatud seadmetele, mis toob kaasa kulukaid remonditöid ja võimalikke ohutusriske. GACIA N8BH 10kA C 1P 25A minikaitselüliti tagab usaldusväärse kaitse elamute ja äriruumide vooluringidele, katkestades automaatselt toite, kui rikkevool ületab ohutu taseme. Nimivooluga 25 A ja katkestusvõimega 10 kA kaitseb see paigaldusi nii termiliste ülekoormuste kui ka magnetiliste lühiste eest.

Kellele see on mõeldud

See MCB on ideaalne elektrikutele, kilpide ehitajatele ja hooldusspetsialistidele, kes vajavad usaldusväärset ülevoolukaitset jaotuskilpides, tarbijakilpides ja juhtpaneelides. See sobib rakendustele, kus esineb mõõdukaid sisselülitusvoolusid, nagu valgustusahelad, pistikupesad ja väikesed mootorid, kus C-kõvera väljalülitustunnus hoiab ära tarbetu väljalülitumise, tagades samas kiire reageerimise tegelikele riketele.

Peamised omadused

• Ühepooluseline disain 230 V vahelduvvooluahelatele, võttes enda alla vaid 18 mm (1 moodul) DIN-siini ruumi.
• C-kõvera väljalülitustunnus: magnetiline väljalülitus toimub 5–10 korda nimivoolust, ideaalne üldotstarbelistele koormustele.
• Kõrge katkestusvõime 10 kA vastavalt IEC/EN 60898-1 standardile, tagades tõsiste lühiste ohutu katkestamise.
• Energia piiramise klass 3, vähendab läbilaskvat energiat ja kaitseb allavoolu seadmeid.
• Selge SEES/VÄLJAS asendi indikaator kiireks oleku tuvastamiseks.
• Kruviklemmid võtavad vastu juhtmeid ristlõikega 1–25 mm², tagades kindla ja mitmekülgse ühenduse.

Tehnilised andmed

• Nimivool: 25 A
• Pooluste arv: 1P
• Väljalülitustunnus: C
• Nimikatkestusvõime (Icn): 10 kA
• Nimipinge: 230 V vahelduvvool
• Nimisagedus: 50/60 Hz
• Paigaldus: DIN-siini (EN 60715 TH35)
• Standard: IEC/EN 60898-1
• Kaitseaste: IP20
• Klemmi võimekus: 1–25 mm²
• Elektriline vastupidavus: 10 000 tsüklit
• Mehaaniline vastupidavus: 20 000 tsüklit
• Töötemperatuur: -25 °C kuni +50 °C
• Energia piiramise klass: 3
• Mooduli laius: 18 mm (1 moodul)

Nõuanded

Optimaalse kaitse tagamiseks valige MCB nimivooluga, mis on veidi suurem ahela tavalisest töövoolust, kuid väiksem kui maksimaalne vool, mida juhtmestik ohutult talub. C-kõver sobib enamiku üldotstarbeliste ahelate jaoks; kasutage B-kõverat puhtalt takistuslike koormuste korral või D-kõverat suure sisselülitusvooluga seadmete jaoks.
