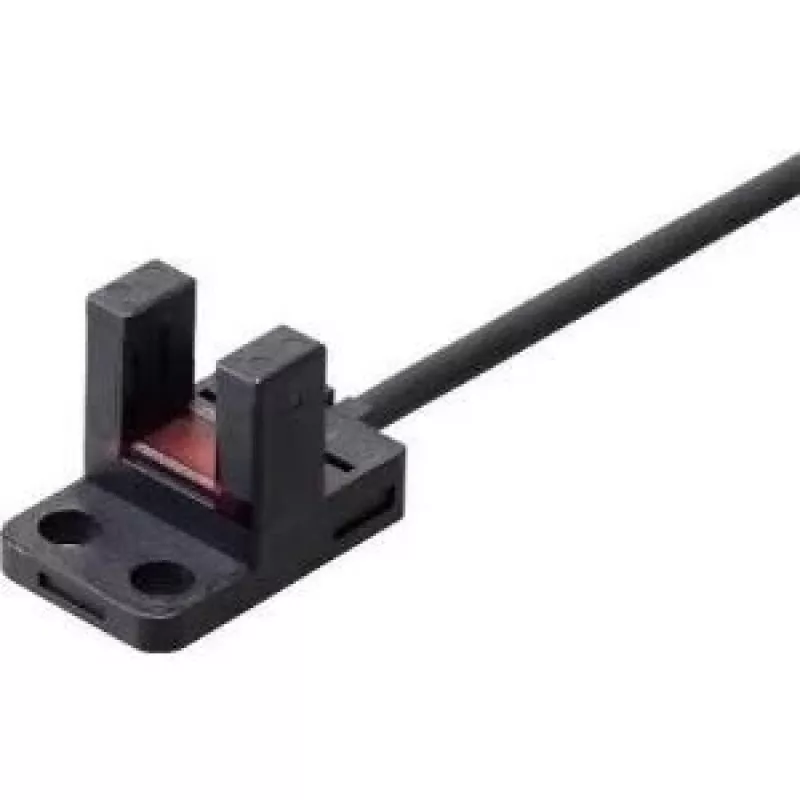

Fotoelektriline kahvlandsensor Panasonic PM-Y45-P-C3, kahvlitüüpi valgusbarjäär, 5–24 V DC, hele/lülitub pimedaks

Panasonic PM-Y45-P-C3 on kahvlitüüpi fotoelektriline sensor, mis on mõeldud väikeste objektide ja lamedate materjalide kontaktivabaks tuvastamiseks konveieritel, sööteseadmetes ja montaažiliinidel. Töötades laia toitepinge vahemikus 5–24 V DC, toetab see kahvlandsensor nii hele-lülitust kui ka pimedus-lülitust, võimaldades paindlikku integreerimist tööstuslikesse juhtimissüsteemidesse. Kompaktne kahvlikuju tagab määratletud tuvastuspilu järjepidevaks ja korratavaks paberi, siltide, komponentide ja sarnaste esemete tuvastamiseks.

Eelised

See kahvlitüüpi valgusbarjäär pakub kompaktset jalajälge, mis lihtsustab paigaldamist kitsastesse masinaruumidesse ja vähendab mehaanilist joondamist. Kahe lülitusrežiimi (hele/pime) valik suurendab ühilduvust erinevate juhtimisloogikatega. Alalisvoolu toitevahemik tagab stabiilse töö tavaliste tööstuslike toiteallikatega. Määratletud tuvastusava vähendab ümbritsevast valgusest põhjustatud valesid käivitusi ja võimaldab õhukeste või väikeste osade täpset tuvastamist ilma füüsilise kontaktita.

Sobib

• Väikeste osade tuvastamine konveierliinidel
• Siltide, paberi ja lamedate materjalide olemasolu tuvastamine
• Osade loendamine ja positsioneerimine sööteseadmetes ja montaažiseadmetes
• Integreerimine PLC- või releepõhistesse juhtimissüsteemidesse

Peamised tehnilised andmed

• Anduri tüüp: kahvlitüüpi fotoelektriline sensor (valgusbarjäär)
• Toitepinge: 5–24 V DC
• Lülitusrežiimid: valitav hele- ja pimelülitus
• Tuvastuspõhimõte: optiline katkestus läbi määratletud kahvlipilu
• Paigaldus: kompaktne kahvelkorpus inline-paigalduseks

Kasutamine

Paigaldage sensor nii, et liikuv objekt läbib kahvlipilu ja joondub optilise teega. Ühendage toitepinge ja signaaliväljund juhtimissüsteemi, järgides tootja juhtmestiku juhiseid valitud lülitusrežiimi jaoks. Reguleerige mehaanilist positsioneerimist, et tagada sihtmärgi usaldusväärne katkestus; optilist häälestust peale õige joondamise pole vaja. Kontrollige tööd, lastes prooviosad läbi pilu ja jälgides väljundreaktsiooni nii hele- kui ka pimelülituse konfiguratsioonis.

Soovitused

Paigaldage sensor eemale otsesest tugevast ümbritsevast valgusest ja peegeldavatest pindadest, mis võivad põhjustada valetuvastusi. Kasutage kindlat kinnitust ja kaabli tõmbekindlust, et vältida nihkeid. Väga õhukeste või poolläbipaistvate materjalide korral testige tuvastususaldusväärsust tegelikes tootmistingimustes ja vajadusel vähendage etteandekiirust, et parandada korratavust.
