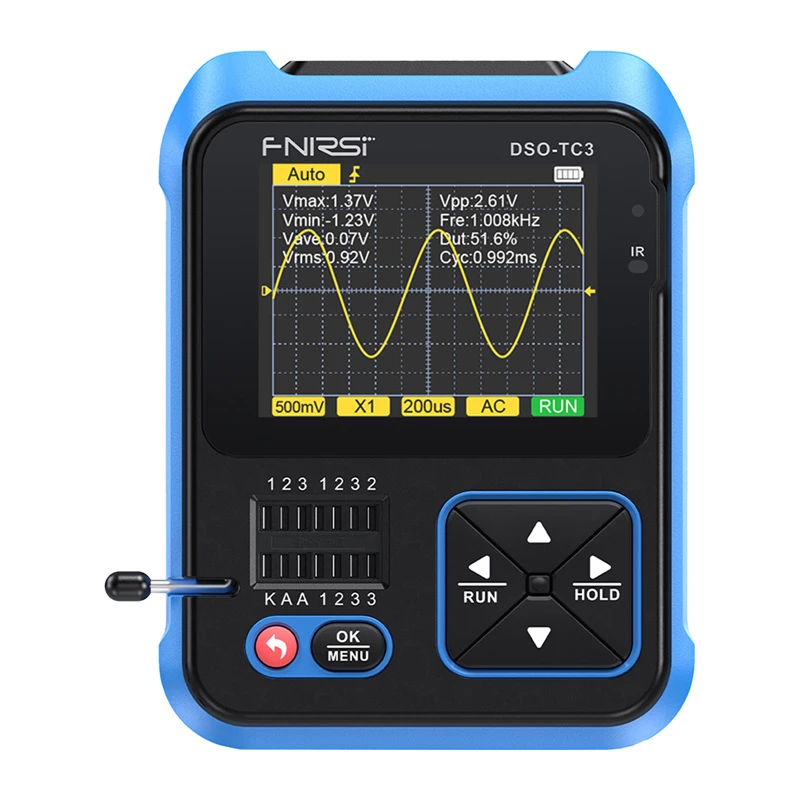

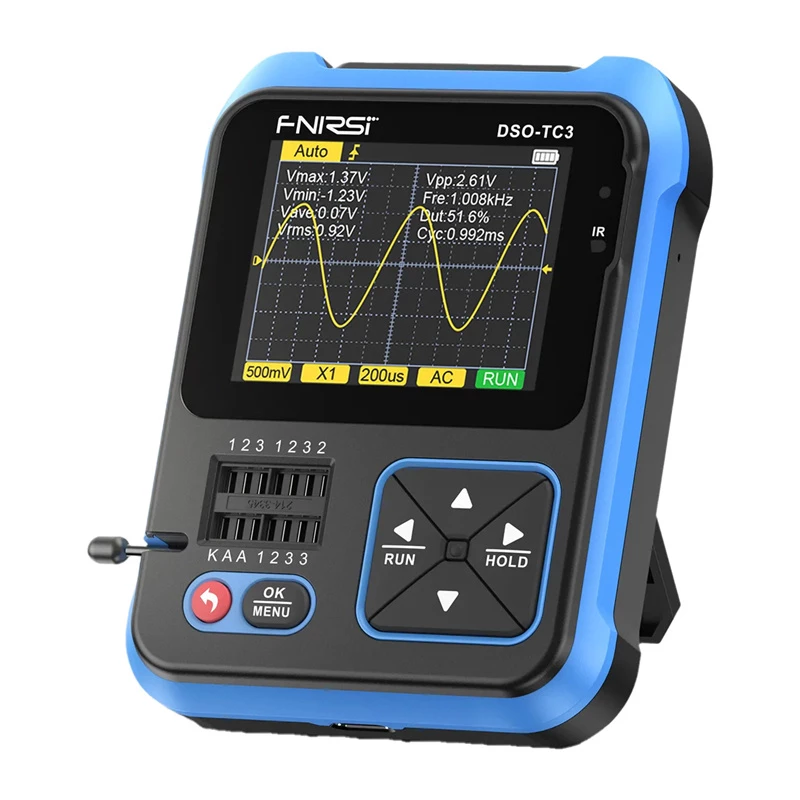

FNIRSI DSO-TC3 Käeshoitav digitaalostsilloskoop, transistori tester, signaaligeneraator 3-in-1

FNIRSI DSO-TC3 on kompaktne 3-in-1 multifunktsionaalne tester, mis ühendab endas digitaalostsilloskoobi, transistori testeri ja signaaligeneraatori ühes käeshoitavas seadmes. Ideaalne elektroonikahuvilistele, tehnikutele ja inseneridele, pakkudes mitmekülgseid mõõtmis- ja diagnostikavõimalusi paljudele komponentidele ja ahelatele.

Eelised

Kaasaskantav ja akutoitel 2,4-tollise TFT-värviekraaniga DSO-TC3 pakub reaalajas lainekuju kuvamist, automaatset komponentide tuvastamist ja signaalide genereerimist. USB Type-C laadimine ja sisseehitatud 1500mAh aku tagavad mugava kasutamise välitingimustes.

Sobib kasutamiseks

• Elektroonika remont ja tõrkeotsing
• Komponentide testimine (transistorid, dioodid, kondensaatorid, takistid, induktiivpoolid)
• Hariduslikud projektid ja harrastusahelad
• Signaalide lainekuju analüüs ja genereerimine

Peamised tehnilised andmed

• Ostsilloskoobi ribalaius: 500 kHz, reaalajas diskreetimissagedus: 10 MS/s
• Transistori tester: tuvastab NPN/PNP, MOSFETid, JFETid, dioodid, takistid, kondensaatorid, induktiivpoolid
• Mahtuvus: 25pF - 100mF, Takistus: 0,01Ω - 50MΩ, Induktiivsus: 0,01mH - 1000H
• Signaaligeneraator: siinus, ruut, impulss, kolmnurk, saehammas; sagedus 1-100 kHz, amplituud 3,3V fikseeritud
• Ekraan: 2,4-tolline TFT, 320x240 pikslit
• Toide: sisseehitatud 1500mAh laetav liitiumaku, USB Type-C laadimine
• Automaatne kalibreerimine transistori testeri jaoks

Soovitused

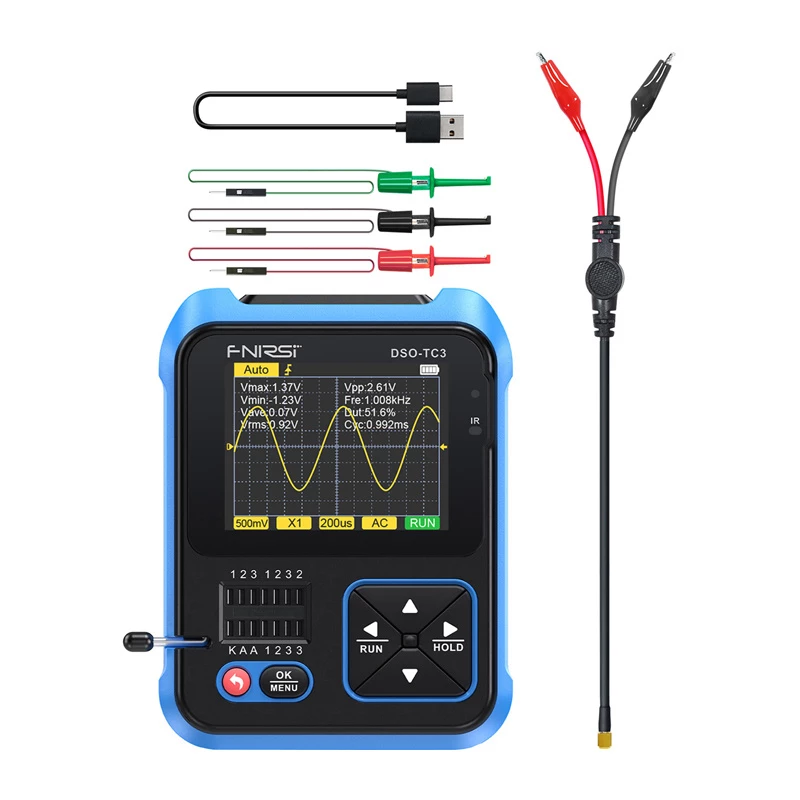

Parimate tulemuste saavutamiseks veenduge, et aku on enne esimest kasutamist täielikult laetud. Seade kalibreerib end automaatselt komponentide testimisel. Kasutage ostsilloskoobi mõõtmisteks kaasasolevaid sondisid.
