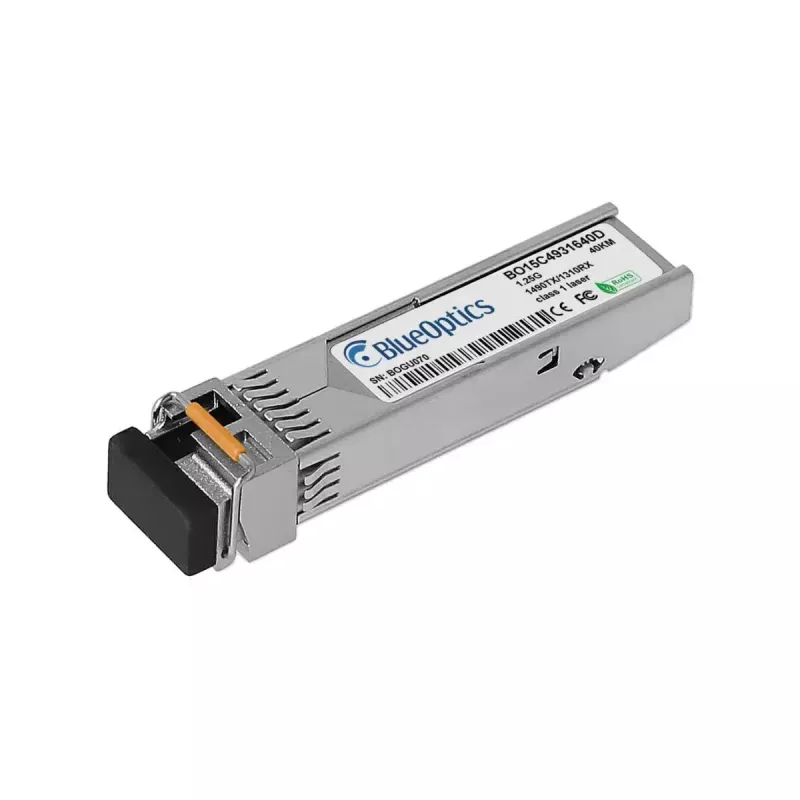

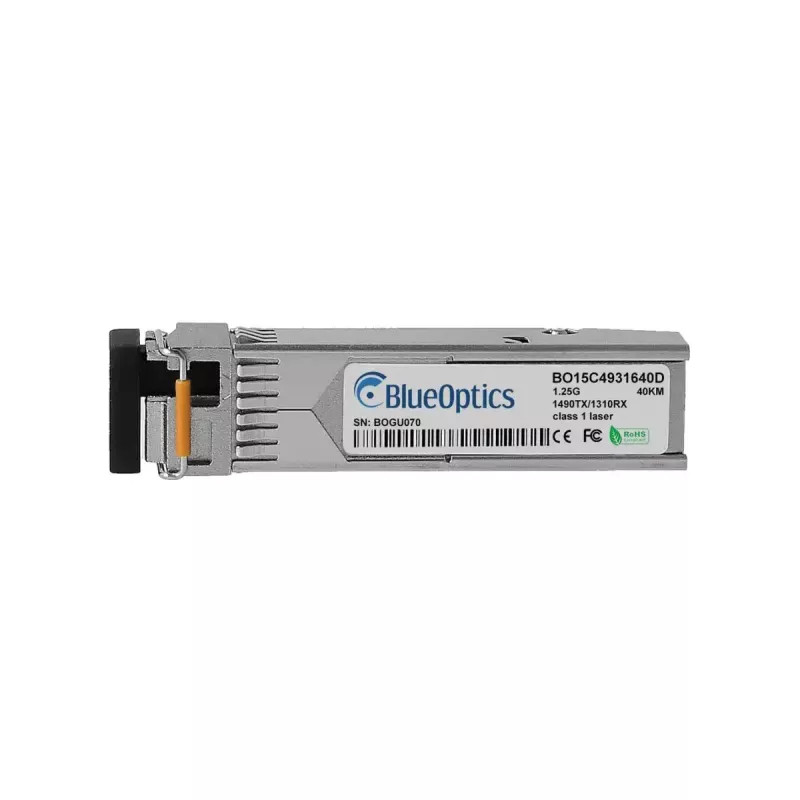

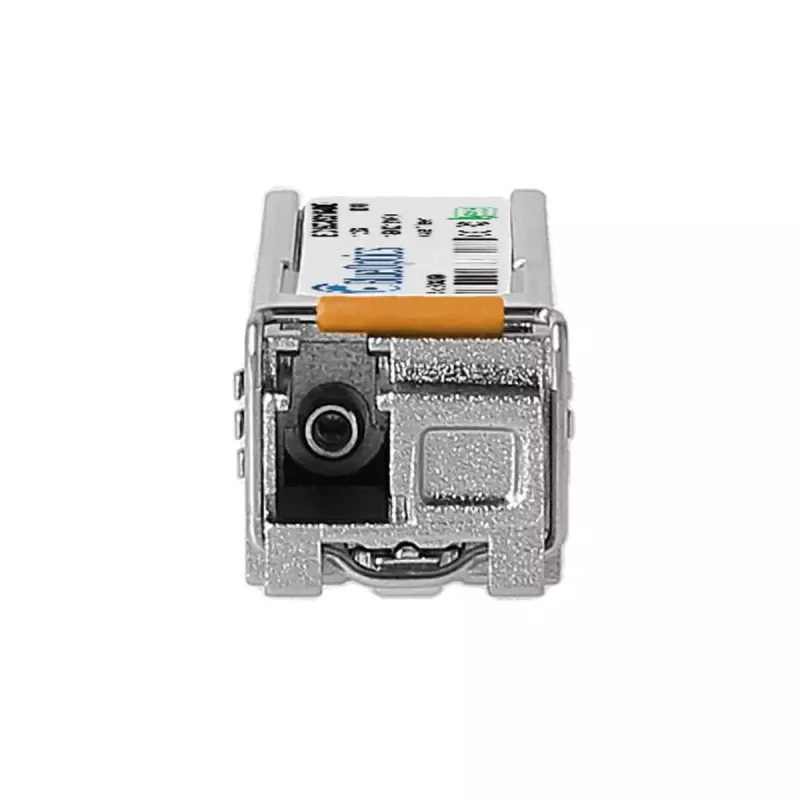

Fiiberoptiline transiivermoodul BlueOptics SFP-21BED-BO 1250 Mbit/s

BlueOptics SFP-21BED-BO on ühe pordiga SFP-fiiberoptiline transiivermoodul, mis on loodud 1250 Mbit/s andmeedastuseks ühemoodikiu kaudu. Varustatud kompaktse metallkorpuse ja 3,3 V toitepinge nõudega, järgib see transiiver MSA SFP-vormingustandardeid ning pakub LC-simpleksliidest optiliseks ühenduseks. Moodul rakendab kahesuunalist 1000BASE-BX-D skeemi, kusjuures saate- ja vastuvõtulainepikkused on optimeeritud kaugühenduste jaoks, ning toetab levinud kiireid võrguprotokolle, sealhulgas Ethernet ja Fibre Channel over Ethernet.

Eelised

Moodul tagab stabiilse optilise ühenduse metallkestaga, mis suurendab vastupidavust ja soojuslikku jõudlust. Vastavus MSA SFF-spetsifikatsioonidele tagab laialdase ühilduvuse riistvaraplatvormidega, mis toetavad samaväärset RAD SFP-21BED transiiverit. Sisseehitatud digitaalne diagnostikajälgimine (DDM/DOM) võimaldab reaalajas aruandlust toitepinge, laseri eelpingevoolu, saateväljundvõimsuse, vastuvõetud sisendvõimsuse ja temperatuuri kohta, lihtsustades tõrkeotsingut ja hooldust. Pika tööea tagamiseks kasutab transiiver tööstusliku kvaliteediga komponente, et toetada pidevat tööd nõudlikes võrgukeskkondades.

Sobib

Peamised tehnilised andmed

Kasutamine

Sisestage SFP-21BED-BO transiiver ühilduva lüliti, ruuteri või optilise seadme SFP-pessa, kui hostseade on tootja juhiste kohaselt sisse lülitatud. Ühendage LC-simpleks ühemoodiline ühendusjuhe mooduli LC-pistikusse; veenduge, et ühe otsa TX on ühendatud teise otsa RX-iga ja vastupidi, et tagada kahesuunaline töö. Kontrollige, et hostseade tuvastab mooduli ja et lingi oleku indikaatorid näitavad aktiivset ühendust. Kui host seda toetab, lubage või lugege digitaalse diagnostika parameetreid, et jälgida töötingimusi eemalt.

Soovitused

Kasutage tehasekvaliteediga ühemoodilisi kiudoptilisi ühendusjuhtmeid ja võimalusel sobitavat BlueOptics patch-paneeli või transiiverit teises otsas, et saavutada optimaalne leviulatus ja signaalikvaliteet. Enne diagnostilistele näitudele tuginemist kontrollige DDM/DOM-i tuge hostseadmes. Paigaldage ja eemaldage moodul, järgides ESD-ettevaatusabinõusid ja hosttootja juhiseid, et säilitada pikaajaline töökindlus.
