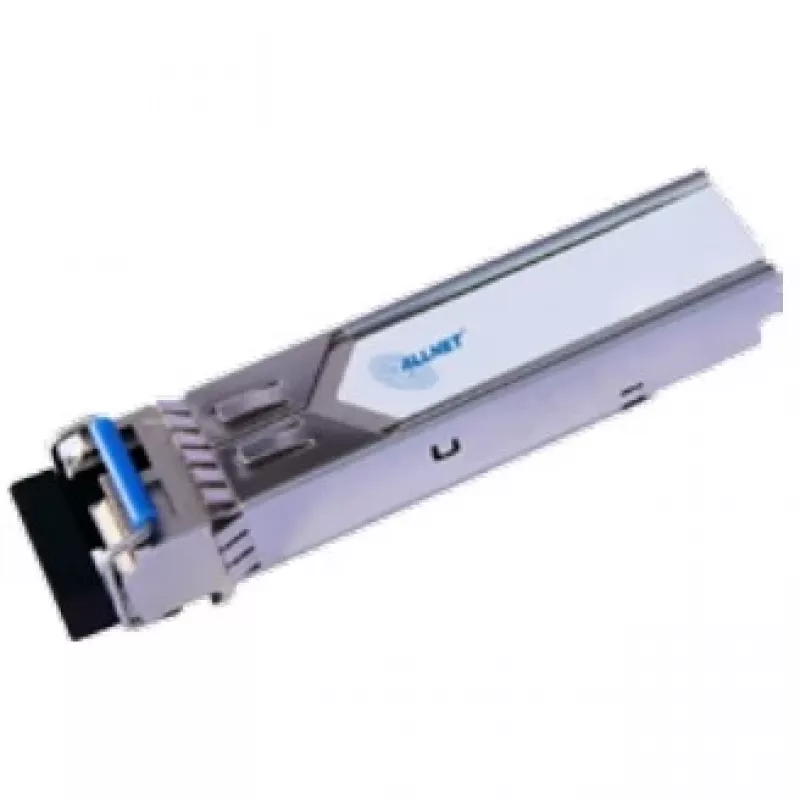

Fiiberoptiline transiivermoodul ALLNET ALL4761

ALLNET ALL4761 on SFP-fiiberoptiline transiivermoodul ühemoodiliste fiiberlinkide jaoks, toetades maksimaalset andmeedastuskiirust 1250 Mbit/s ja kuni 20 km ülekandekaugust. Moodul töötab lainepikkusel 1490 nm, kasutab kaitsvat metallkorpust ja ühildub Small Form Factor Pluggable (SFP) Multi-Sourcing Agreement (MSA) standardiga. See vajab toitepinget 3,3 V tüüpilise voolutarbe umbes 1,2 W juures ning integreerib saatja ja vastuvõtja osad, sealhulgas laserdraiveri, PIN-fotodioodi ja juhtelektroonika.

Eellised

ALLNET ALL4761 pakub kompaktset SFP-vormingut, mis sobib kuumalt vahetatavate võrgupaigalduste jaoks ning vastab SFP MSA ühilduvusele, tagades laialdase koostalitlusvõime. Selle metallkorpus suurendab mehaanilist vastupidavust ja termilist jõudlust, samas kui määratud 1490 nm lainepikkus ja ühemoodiline disain võimaldavad usaldusväärseid pikamaa-linke kuni 20 km ulatuses. Madal tüüpiline voolutarve aitab vähendada raamitavates seadmetes tegevusvõimsust.

Sobilik

• Ühemoodilised fiiberüleslingid ettevõtete ja sidevõrkude võrkudes
• Juurdepääsu- ja metroo-fiiberühendused kuni 20 km
• Võrgu kommutaatorid, ruuterid ja andmekandurid SFP-portidega

Peamised tehnilised andmed

• Liidese tüüp: SFP
• Maksimaalne andmeedastuskiirus: 1250 Mbit/s
• Lainepikkus: 1490 nm
• Maksimaalne ülekandekaugus: kuni 20 km
• Toitepinge: 3,3 V
• Tüüpiline voolutarve: 1,2 W
• Toote värv / korpus: Hõbedane / metall
• MSA ühilduvus: Small Form Factor Pluggable (SFP) MSA

Kasutamine

Sisestage ALLNET ALL4761 ühilduva kommutaatori, ruuteri või andmekanduri vabasse SFP-pessa, kui hostseade on toidetud vastavalt tootja juhistele kuumvahetuse kohta. Ühendage sobivate konnektoritega ühemoodiline fiiberkaabel (sobitades transiiveri pordiga) ja kontrollige lingi olekut hostseadme LED-indikaatorite või haldusliidese kaudu. Veenduge, et hostseade on konfigureeritud õigeks andmeedastuskiiruseks ja lainepikkuseks vastavalt rakendusele.

Soovitused

Kasutage tehases otsastatud ühemoodilist fiibrit õigete konnektoritüüpidega, hoidke fiibrite otsad puhtad signaalikao vältimiseks ja järgige ESD-ettevaatusabinõusid mooduli käsitsemisel. Kinnitage ühilduvus oma võrguseadmete SFP-moodulite loendi ja püsivaraga usaldusväärseks tööks.
