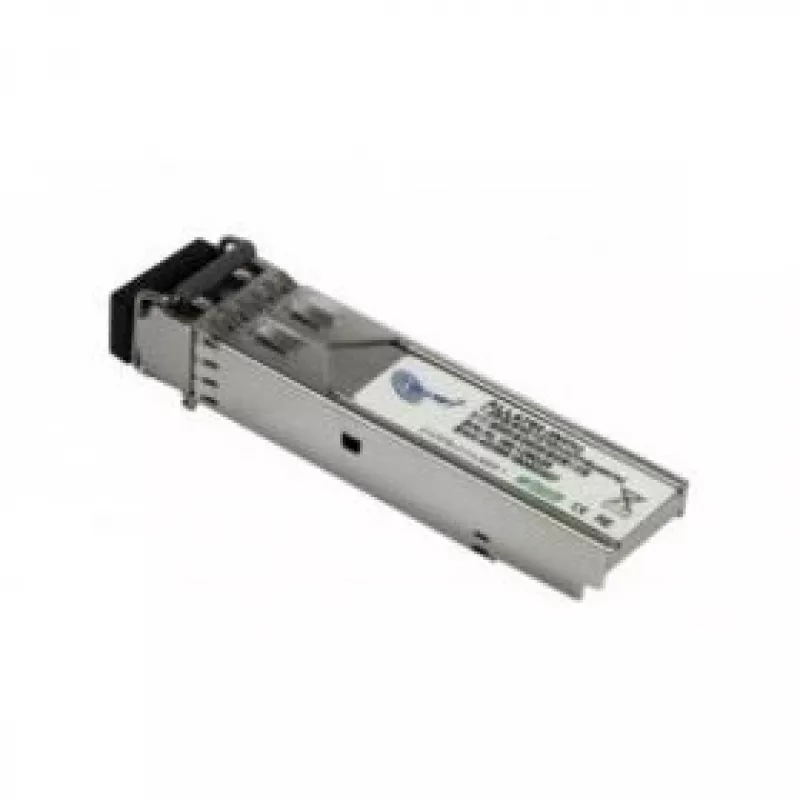

Fiiberoptiline transiivermoodul ALLNET ALL4750-INDU

ALLNET ALL4750-INDU on hõbedast värvi SFP fiiberoptiline transiivermoodul, mis toetab andmeedastuskiirust kuni 1000 Mbit/s ja töötab 850 nm lainepikkusel. See on mõeldud sisestamiseks standardsetesse SFP-pesadesse, pakkudes optilist ühenduvust mitmemoodilise fiibri kaudu, kasutades LC-pistikut, ning sobib Etherneti, telekommunikatsiooni ja Fibre Channel’i rakendustesse, mis nõuavad lühimaa optilisi linke.

Eelised

See SFP-moodul ühendab 850 nm VCSEL-laseri ja PIN-fotodetektori kompaktses SFP-paketis koos LC-pistikuga, võimaldades edastuskaugusi kuni 550 m üle 50/125 µm mitmemoodilise fiibri. See vajab ühte +3,3 V toiteallikat, pakub LVPECL-ühilduvaid andmesisendeid/-väljundeid ning sisaldab madala EMI disaini ja täiustatud ESD-kaitset. Moodul vastab laserohutuse standardile IEC-60825 ja RoHS-nõuetele.

Sobib

• Lühimaa Etherneti linkidele (kuni 1 Gbit/s)
• Telekommunikatsiooniseadmetele, mis nõuavad mitmemoodilise fiibri ühenduvust
• Fibre Channel’i linkidele üle mitmemoodilise fiibri

Peamised spetsifikatsioonid

• Liides: SFP koos LC-pistikuga
• Lainepikkus: 850 nm (VCSEL)
• Maksimaalne andmeedastuskiirus: 1000 Mbit/s
• Maksimaalne ulatus: kuni 550 m üle 50/125 µm MMF-i
• Toide: +3,3 V üksik toiteallikas
• Andmesisendid/-väljundid: LVPECL-ühilduv
• Ohutus ja vastavus: IEC-60825 laserohutus, RoHS-ühilduv

Kasutamine

Sisestage ALLNET ALL4750-INDU oma lüliti, transiivri pesa või meediakonverteri ühilduvasse SFP-pessa, veendudes, et LC optiline pistik on korralikult ühendatud mitmemoodilise fiibri ühenduskaabliga. Toite hostseade läbi SFP-pesa standardse +3,3 V toitega. Konfigureerige hosti võrguseade 1 Gbit/s tööks ja kontrollige lingi olekut seadme LED-tulede või haldusliidese abil. Optimaalse jõudluse tagamiseks veenduge, et fiibri tüüp on 50/125 µm MMF ja pistikud on puhtad ja kahjustusteta.

Soovitused

Kasutage koos standardse 50/125 µm mitmemoodilise fiibri ja LC-pistikutega; puhastage pistikud enne ühendamist, vältige maksimaalse ulatuse 550 m ületamist ning järgige optiliste transiivrite käsitsemisel IEC-60825 ohutustavasid.
