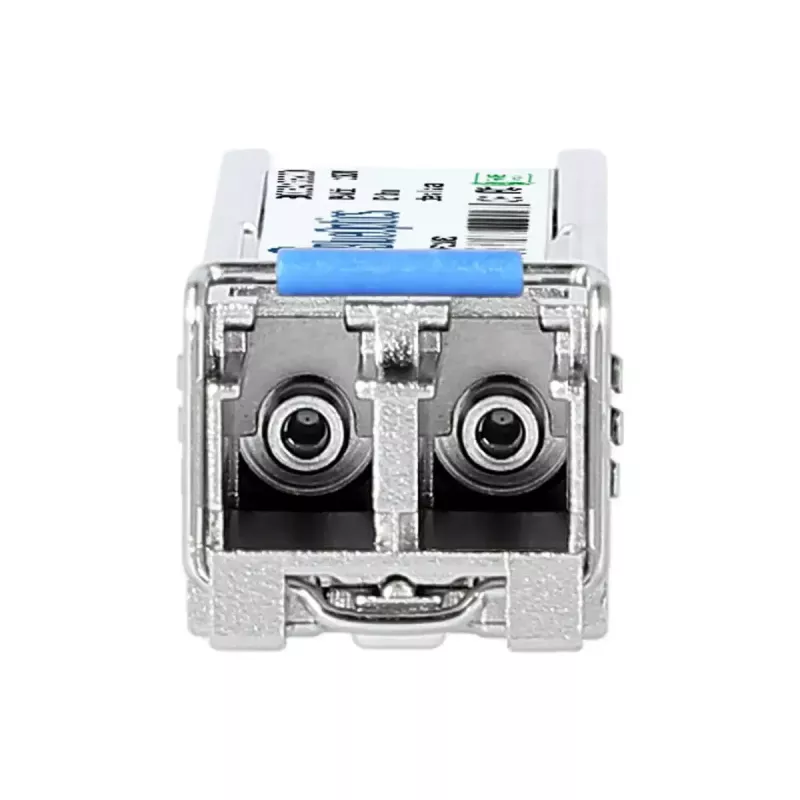

Fiiberoptiline transiiverimoodul BlueOptics SLC20-DDM-BO 20000 m

BlueOptics SLC20-DDM-BO 20000 m on ühemoodiline fiiberoptiline SFP transiiverimoodul, mis on mõeldud punkt-punkti optiliste linkide jaoks kuni 20 000 meetri ulatuses. Alumiiniumkorpuses ja umbes 20 g kaaluvas moodulis on 100BASE-LX optiline edastus, kasutades LC duplekspistikuid, ning see töötab 1310 nm saate- ja vastuvõtulainepikkustel. Moodul toetab digitaalset diagnostilist seiret (DDM/DOM) toitepinge, laseri eelpingevoolu, saatevõimsuse, vastuvõtuvõimsuse ja temperatuuri reaalajas jälgimiseks, kui seda kasutatakse ühilduvas hostiriistvaras.

Eelised

Moodul järgib MSA SFP vormiteguri ja LC duplekspistiku standardeid, võimaldades koostalitlusvõimet seadmetega, mis toetavad Westermo SLC20-DDM 100BASE-LX SFP spetsifikatsiooni. Tööstusliku kvaliteediga optiliste komponentidega ehitatud moodul pakub pika ulatusega ühemoodilist edastust ja DDM diagnostikat, et lihtsustada võrgu hooldust ja tõrkeotsingut. Selle kerge alumiiniumkorpus pakub kompaktset ja vastupidavat lahendust paigaldusteks, kus ruum ja töökindlus on olulised.

Sobib

• Pikamaa ühemoodilised Ethernet lingid kuni 20 km
• Integreerimine lülititesse, ruuteritesse ja optilistesse portidesse, mis toetavad 100BASE-LX SFP mooduleid
• Tööstus- ja ettevõtete võrgud, mis vajavad DDM/DOM seiret

Peamised spetsifikatsioonid

• Vormitegur: SFP (Small Form-factor Pluggable)
• Optiline režiim: Ühemoodiline kiud
• Pistiku tüüp: LC dupleks
• Lainepikkus: 1310 nm (Tx ja Rx)
• Maksimaalne edastuskaugus: 20 000 m (20 km)
• Toetatud protokoll: 100BASE-LX Ethernet
• Digitaalne diagnostika: DDM / DOM (ühildub MSA SFF-8472-ga)
• Korpuse materjal: Alumiinium
• Kaal: umbes 0,02 kg

Kasutamine

Sisestage SFP transiiver ühilduva lüliti, ruuteri või meediamuunduri sobivasse SFP porti, kui hostiseade on vastavalt hosti tootja juhistele sisse või välja lülitatud. Ühendage moodul ühemoodilise LC dupleks fiiberoptilise patch-kaabliga, tagades õige Tx-Rx joonduse kaugtransiiveriga. Kontrollige lingi olekut hostiseadmel ja kui see on saadaval, lugege DDM parameetreid haldusliidese kaudu, et veenduda, et optilise võimsuse tasemed ja temperatuur on oodatud vahemikes.

Soovitused

Veenduge, et hostiseade toetab ametlikult DDM/DOM-i, kui kavatsete kasutada diagnostilise seire funktsioone. Kasutage kvaliteetset ühemoodilist kiudu ja LC dupleks patch-kaableid, hoidke pistiku otspinnad puhtad ning järgige paigaldamise ajal nõuetekohaseid ESD käsitsemisprotseduure, et säilitada mooduli eluiga ja lingi jõudlus.
