Fiiberoptiline transiiverimoodul BlueOptics ADB0047-BO 1250 Mbit/s LC

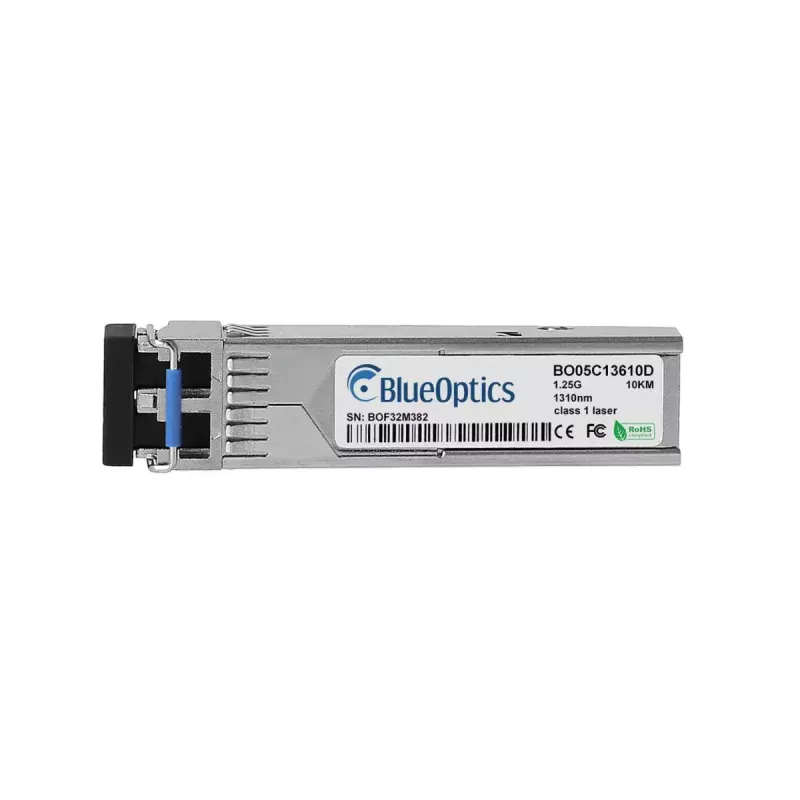

BlueOptics ADB0047-BO on ühemoodiline fiiberoptiline SFP transiiverimoodul, mis on mõeldud 1250 Mbit/s (1,25 Gbit/s) andmeedastuseks. See kasutab LC dupleksliidest, töötab 1310 nm saatja ja vastuvõtja lainepikkustel pikkade ühenduste jaoks ning on ette nähtud paigaldamiseks ühilduvatesse võrguseadmetesse, mis toetavad 1000BASE-LX SFP mooduleid. Moodul vastab CE, RoHS ja FCC nõuetele ning sellel on kompaktne, kerge hõbedane korpus, mis sobib standardsetesse SFP pesadesse.

Eelised

BlueOptics ADB0047-BO tagab stabiilse gigabiti-kiiruselise optilise ühenduvuse LC duplekspistiku ja ühemoodilise kiu ühilduvusega. Selle kompaktne SFP vormitegur võimaldab lihtsat kuumvahetusega paigaldamist lülititesse, ruuteritesse ja salvestussüsteemidesse. MSA standarditele vastavana toetab moodul digitaalset diagnostikaseiret, kui hostriistvara pakub DOM-tuge, võimaldades parameetrite (nt optiline võimsus ja temperatuur) kaugseiret. Madal kaal ja standardsed mehaanilised mõõtmed muudavad selle märkamatuks ja koostalitlusvõimeliseks valikuks fiiberlinkide laiendamisel.

Sobib

• Pikkade ühemoodiliste kiudühenduste jaoks tüüpiliselt kuni 10 km vahemaadel LAN- ja MAN-keskkondades
• Gigabit Ethernet (1000BASE-LX) ühendusteks lülitite ja ruuterite vahel
• Salvestussüsteemide ja võrguseadmete ühendusteks, mis kasutavad SFP mooduleid
• Varuvõi asendus-SFP transiivritena ühilduvatel riistvaraplatvormidel

Peamised spetsifikatsioonid

• Liides: LC dupleks
• Maksimaalne andmeedastuskiirus: 1250 Mbit/s (1,25 Gbit/s)
• Optiline lainepikkus: 1310 nm saatja ja vastuvõtja (ühemoodiline)
• Vormitegur: SFP (Small Form-Factor Pluggable)
• Vastavus: CE, RoHS, FCC
• Kaal: umbes 0,02 kg
• Korpuse värv: hõbedane

Kuidas kasutada

Sisestage BlueOptics ADB0047-BO SFP moodul hostseadme ühilduvasse SFP pessa, kui hostseade on toite all vastavalt seadme tootja juhistele või toetatud kuumvahetusprotseduurile. Ühendage LC dupleks-ühemoodilised fiiberpatch-juhtmed mooduliga ja vastava kaugtransiiveriga, jälgides õiget saatja/vastuvõtja orientatsiooni. Kontrollige hostseadme lingi olekut ja lubage vajalikud liidese seaded, nagu kiirus, dupleks ja protokoll. Kui host toetab digidiagnostikat (DOM/DDM), lubage ja jälgige diagnostikaparameetreid haldusliidese kaudu, et kontrollida optilist võimsust ja mooduli temperatuuri.

Soovitused

Kasutage kvaliteetseid ühemoodilisi LC patch-juhtmeid ja vajadusel patch-paneele, et saavutada optimaalne ulatus ja signaali kvaliteet. Veenduge, et hostriistvara toetab 1000BASE-LX SFP mooduleid ja vajadusel DOM-i diagnostikaseireks. Järgige ESD ettevaatusabinõusid mooduli käsitsemisel ja hoidke optilised pistikud kaitsekorkidega suletuna, kui neid ei kasutata, et vältida saastumist ja säilitada jõudlust.
