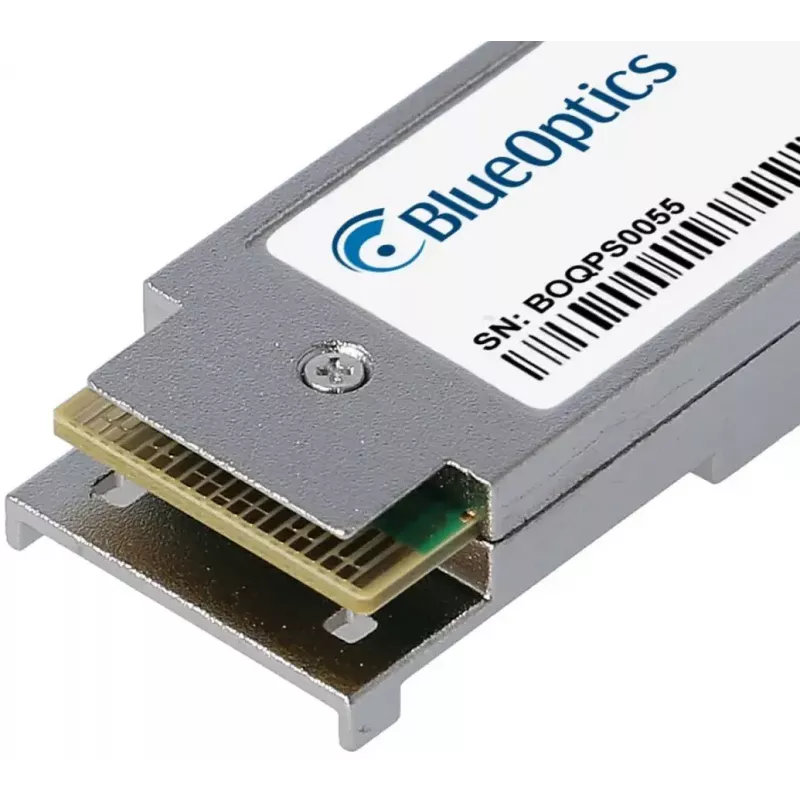

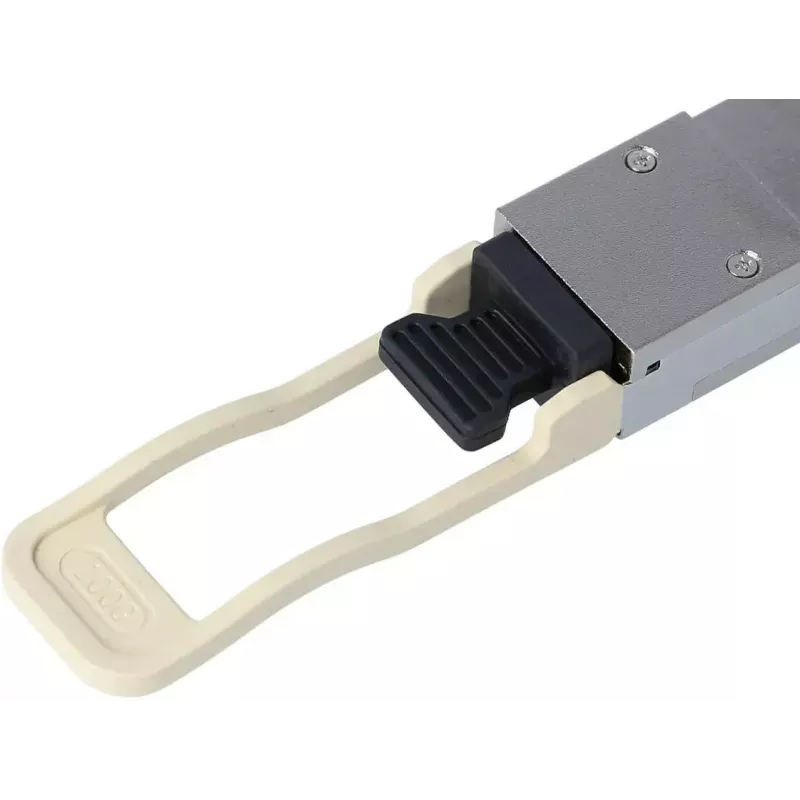

Fiiberoptiline transiiverimoodul BlueOptics ACM761-BO QSFP28 MTP/MPO

BlueOptics ACM761-BO QSFP28 MTP/MPO on fiiberoptiline transiiverimoodul, mis on loodud 100G kiireks andmeedastuseks andmekeskuste ja ettevõtete võrkudes. See on ehitatud QSFP28 vormiteguriga, kasutab MTP/MPO mitmekiulist pistikut ning toetab 100GBASE-SR4 mitmemoosilist edastust 850 nm laserite ja vastuvõtjatega. Moodul on alumiiniumist korpuses ja kaalub umbes 40 g, pakkudes kompaktset lahendust lülititele, ruuteritele ja muudele võrguseadmetele, mis aktsepteerivad QSFP28 optilisi mooduleid.

Eelised

Moodul järgib MSA-ga ühilduvaid QSFP28 spetsifikatsioone, et tagada koostalitlusvõime riistvaraplatvormidega, mis toetavad 100GBASE-SR4 optikat. Kvaliteetsete optiliste ja elektrooniliste komponentide kasutamine toetab püsivat tööd ja pikka kasutusiga. MTP/MPO pistik võimaldab paralleelset mitmekiulist edastust koondatud 100 Gbit/s linkide jaoks ning lihtsustab kaabeldamist MPO magistraalkaablite või MPO-toega jaotuspaneelidega. Alumiiniumkest pakub töökindlat mehaanilist kaitset, hoides samal ajal kaalu madalana.

Sobib

• Andmekeskuste üleslingid ja selgroog-lehtede ühendused
• Suure jõudlusega lüliti-lüliti vahelised ühendused
• Võrgu koondamine ja tuumjaotus
• Salvestusvõrgud ja serveriparkide vahelised ühendused

Peamised spetsifikatsioonid

• Vormitegur: QSFP28
• Andmesidekiirus: 100 Gbit/s (100GBASE-SR4)
• Pistik: MTP/MPO mitmekiuline
• Lainepikkus: 850 nm (saatja ja vastuvõtja)
• Ühilduv kiutüüp: mitmemoosikiud (MMF)
• Maksimaalne tüüpiline ulatus: kuni 100 m sobival mitmemoosikiul (OM3/OM4 vastavalt)
• Korpuse materjal: alumiinium
• Kaal: umbes 0,04 kg

Kasutamine

Paigaldage BlueOptics ACM761-BO, sisestades selle ühilduvasse QSFP28 pessa lülitis, ruuteris või muus võrguseadmes, kui seade on välja lülitatud või vastavalt seadme tootja juhistele. Ühendage MPO/MTP mitmekiuline ühenduskaabel transiiveri ja vastava MPO jaotuspaneeli vahele või otse teise MPO-toega transiiverisse, järgides õiget polaarsust ja kiudude vastavust. Kontrollige lingi olekut ja vajadusel lubage või kontrollige digitaalseid diagnostikafunktsioone (DDM/DOM) hostseadme kaudu, et jälgida selliseid parameetreid nagu optiline võimsus ja temperatuur.

Soovitused

Veenduge, et hostriistvara toetab 100GBASE-SR4 QSFP28 mooduleid ja MPO/MTP ühenduvust. Kasutage sertifitseeritud OM3/OM4 mitmemoosikiudu ja nõuetele vastavaid MPO/MTP ühenduskaableid, et saavutada märgitud ulatus ja jõudlus. Järgige käsitsemisel ESD ettevaatusabinõusid ja vältige pistiku otspindade saastumist; kontrollige ja puhastage MPO kaskaade sobivate tööriistadega enne paaritamist. Kui on vaja kaugseiret, kinnitage DDM/DOM ühilduvust sihtseadmes.
