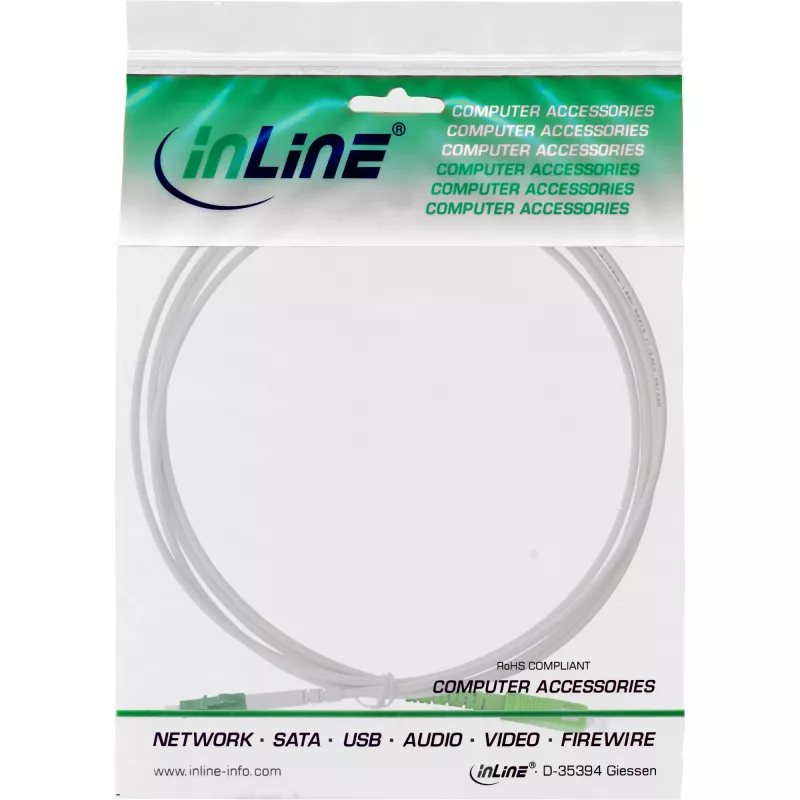

Fiiberoptiline simpleks patch-kaabel InLine LC/APC (8°) – SC/APC (8°) 9/125µm OS2, 2 m

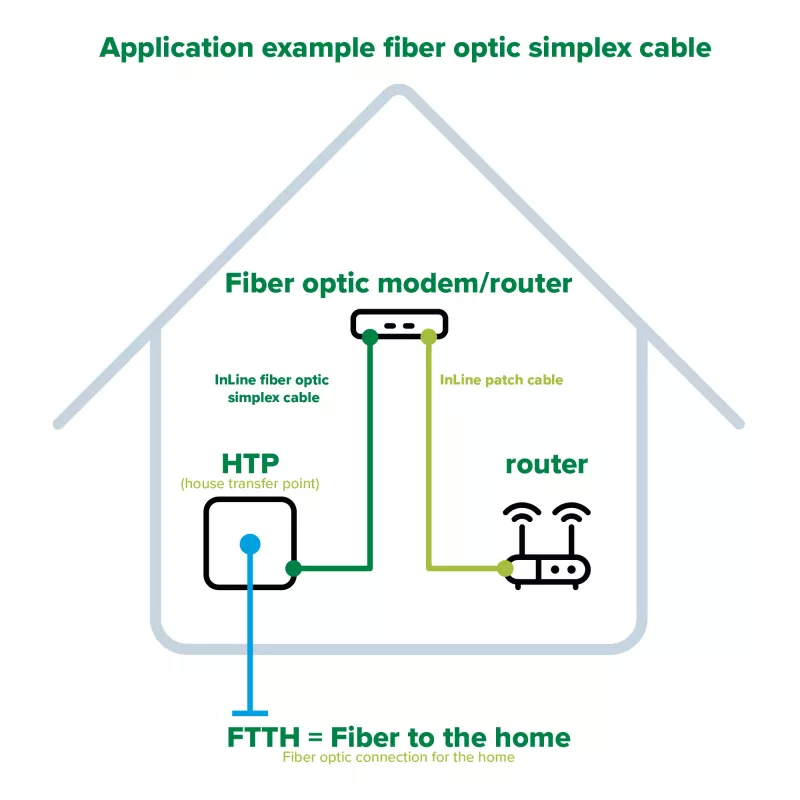

Ühekiuline simpleks patch-kaabel InLine LC/APC (8°) – SC/APC (8°) 9/125µm OS2, 2 m on eelmonteeritud ühemoodiline dupleks asenduskaabel, mis on mõeldud FTTH ja punkt-punkti optiliste ühenduste jaoks. Kaabel kasutab OS2 9/125 µm kiudu ning selle ühes otsas on LC/APC-pistik ja teises SC/APC-pistik, mõlemal 8° APC poleerimine madala tagasipeegelduse tagamiseks. Soomustatud 3,0 mm väliskest ja sisemine roostevabast terasest spiraaltoru pakuvad mehaanilist kaitset, mis sobib kodusiseseks marsruutimiseks maja ülekandepunkti, ONT/OLT ja kiudmodemi vahel.

Eelised

Kaabel ühendab kompaktse LC vormiteguri tugeva SC-liidesega, võimaldades paindlikke seadme- ja patch-paneeli ühendusi, hoides samal ajal sisestuskadu madala ja tagastuskadu kõrge. Selle halogeenivaba väliskest ja tugevdatud metalltoru suurendavad vastupidavust võrreldes õhukeste tehases tarnitud džempritega, vähendades paigaldamise või igapäevase kasutamise ajal purunemise ohtu. Toode tarnitakse koos katsearuande andmetega ja vastab asjakohastele IEC standarditele kiudude jõudluse ning tule-/toksilisuskäitumise osas.

Sobib

• FTTH paigaldised, mis ühendavad kodu sisenemispunkti ONT/ONT portide või koduruuteritega
• Patch-paneeli ja võrguseadmete ühendused ruumides ja väikestes andmekappides
• Ühemoodilised optilised lingid, mis nõuavad APC-lõpp-pistikuid tagasipeegelduse minimeerimiseks
• Õhukeste või kahjustatud eelpaigaldatud tarbijakiud-džemprite asendamine

Peamised tehnilised andmed

• Kiu tüüp: OS2 ühemoodiline, 9/125 µm
• Pistikud: LC/APC (8°) – SC/APC (8°)
• Kaabli välisläbimõõt: u. 3,0 mm (soomustatud)
• Sisemine tugevdus: roostevabast terasest spiraaltoru
• Sisestuskadu (tüüpiline): <0,20 dB; maksimaalne <0,30 dB
• Tagastuskadu: >60 dB (APC)
• Poleerimistüüp: APC 8°
• Töötemperatuuri vahemik: -40 °C kuni +85 °C
• Kest: halogeenivaba, valge
• Kaabli pikkus: 2 m

Kasutusjuhend

Ühendage LC/APC ots seadme või patch-paneeli pordiga, mis on mõeldud LC-pistikutele, ja SC/APC ots vastavasse SC-porti. Enne ühendamist veenduge, et mõlema pistiku otsakud ja seadme pordid on puhtad, et vältida jõudluse halvenemist; kasutage kiudude puhastusvahendit või ebemevabasid tampoone sobiva puhastusvahendiga. Paigaldage kaabel ilma järskude paindeteta ja vältige soomustatud toru kokkusurumist; järgige ühemoodiliste džemperkaablite soovitatud minimaalset painderaadiust. Kontrollige lingi kvaliteeti pärast paigaldamist, kasutades kaasasolevat katsearuannet või sobivat optilist testimisseadet.

Soovitused

Hoidke ja paigaldage kaabel kuivas keskkonnas, vältige pikaajalist kokkupuudet UV-valguse või kemikaalidega. Olemasolevate tarbijadžemprite asendamisel valige see vastupidavam 3 mm soomustatud kaabel, et vähendada käsitsemise ajal kahjustuste tõenäosust. Optimaalse optilise jõudluse tagamiseks kasutage kogu lingi ulatuses APC-lõpp-pistikuid, kui optilisi peegeldusi tuleb minimeerida, ja tehke pärast paigaldamist sisestuskao ja tagastuskao kontroll, kui võrguseadmed seda toetavad.
