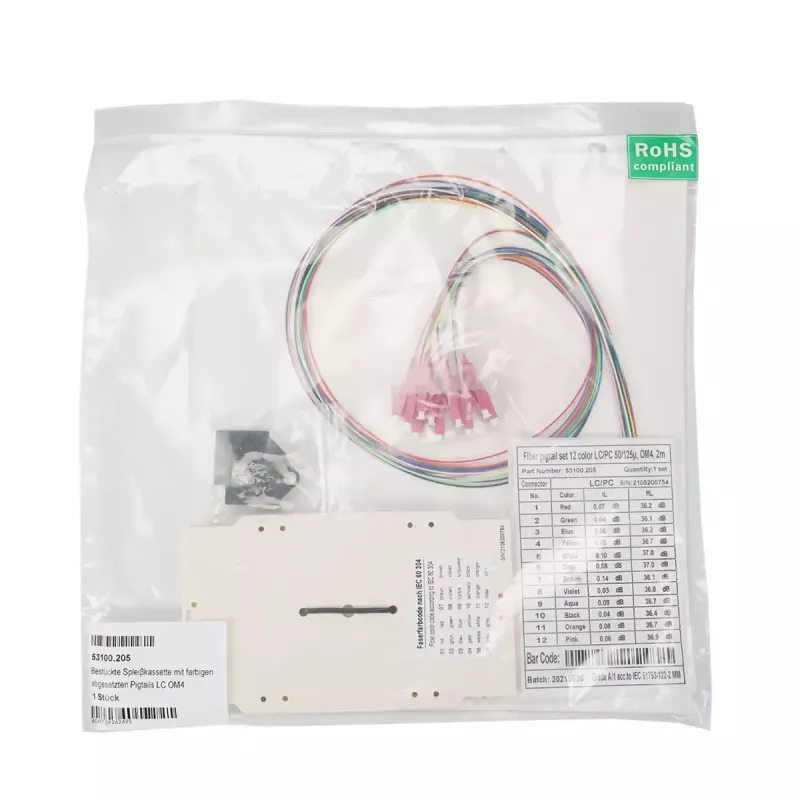

Fiiberoptiline pistik EFB Elektronik LC isane OM4 mudel 53100.205

Varustatud liitmiskassett tehases paigaldatud patsijuhtmetega kiutüüpidele OM3, OM4, OM5, OS2 ja OS2/APC. Kassett on saadaval LC või SC ühenduspindadega ja sisaldab värvikoodiga patsijuhtmeid (VDE-0888) kaheteistvärvilise mantliga. Iga patsijuhe on eelnevalt eemaldatud isolatsiooniga ja suunatud liitmiskassetti 80 cm vaba sabaga kassetist väljas, et lihtsustada kaabli marsruutimist liitmiskarbis. Üksikute kiudude mõõteprotokollid on pakendis kaasas. Kassett sisaldab ka eelmonteeritud pressliitmikuhoidjat kuni 12 liitmikule; kahanevad liitmikukaitsed (2 × 6 liitmikku) on pakendis kaasas.

Eelised

See liitmiskassett pakub tehases paigaldatud, värvikoodiga patsijuhtmeid järjepidevaks tuvastamiseks ja standarditele vastavaks termineerimiseks. 80 cm sabad hõlbustavad lihtsat marsruutimist ja paigaldamist paikpaneelidesse või liitmikkorpusesse. Eelmonteeritud pressliitmikuhoidja ja kaasasolevad kahanevad kaitsed vähendavad kohapealset montaažiaega ja aitavad tagada stabiilseid, väikese kaoga liitmikke. Kaasasolevad mõõteprotokollid tagavad iga kiu jälgitavuse.

Sobib

• Andmekeskuse paikpaneelid ja kiudjaotusraamid
• Telekommunikatsiooni liitmikukarbid ja korpused
• LAN ja lühimaa multimoodühendused, kasutades OM3/OM4/OM5
• Ühemoodipaigaldised, kasutades OS2 või OS2/APC

Peamised spetsifikatsioonid

• Kiutüübid: OM3, OM4, OM5, OS2, OS2/APC
• Ühenduspinnad: LC või SC (olenevalt mudelist)
• Patsijuhtme saba pikkus väljaspool kassetti: 80 cm
• Patsijuhtme kodeering: VDE-0888 värvikoodiga 12-värvilise mantliga
• Pressliitmikuhoidja: eelmonteeritud 12 liitmikule
• Kahanevad liitmikukaitsed: kaasas, 2 × 6 liitmikku
• Dokumentatsioon: mõõteprotokollid üksikute kiudude kohta kaasas

Kasutamine

Paigaldage liitmikukassett paikpaneeli või liitmikkorpusesse, mis ühildub LC või SC ühenduspindadega. Suunake sissetulev kiud kassetini ja kinnitage see vastavalt korpuse tootja juhistele. Valmistage kiud liitmikuks ette, tehke sulatus- või mehaanilised liitmikud kaasasolevasse presshoidikusse ja kaitske iga liitmikku kaasasolevate kahanevate liitmikukaitstega. Suunake 80 cm patsijuhtme sabad ühenduste poolele ja termineerige või ühendage transiiverite, adapterite või kommutaatorjuhtmetega vastavalt vajadusele. Hoidke kaasasolevaid mõõteprotokolle koos paigalduse dokumentatsiooniga kontrollimiseks ja edaspidiseks hoolduseks.

Soovitused

Kasutage paigaldamisel asjakohaseid kiudude käitlemise ja ESD ettevaatusabinõusid. Parimate tulemuste saavutamiseks tehke sulatusliitmikke ja kontrollige sumbuvuse väärtusi kaasasolevate mõõteprotokollide abil; järgige tootja juhiseid painderaadiuse ja tõmbekaitse osas, et säilitada väikese kao jõudlus.
