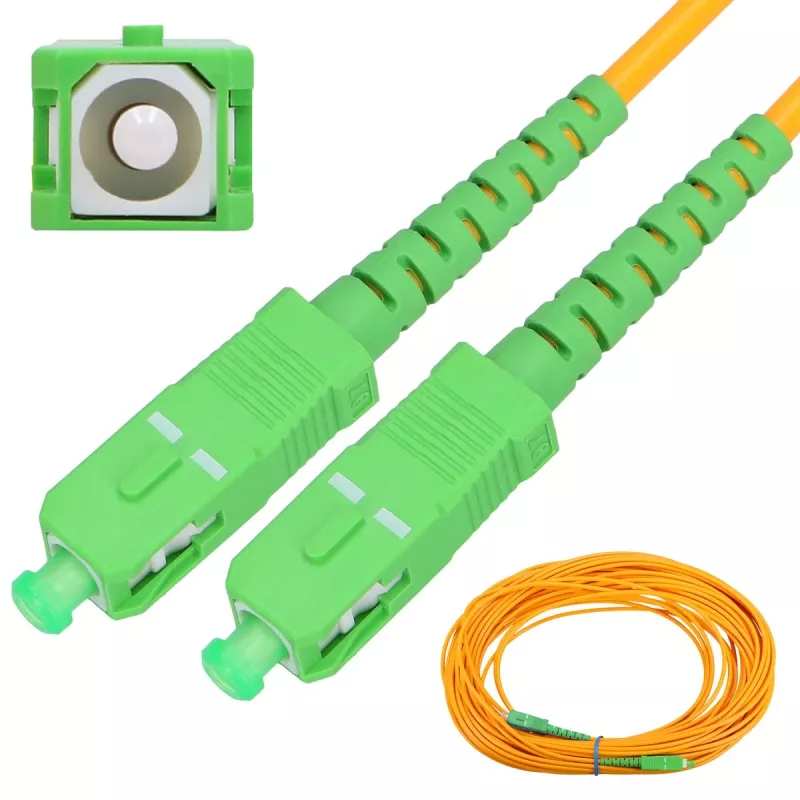

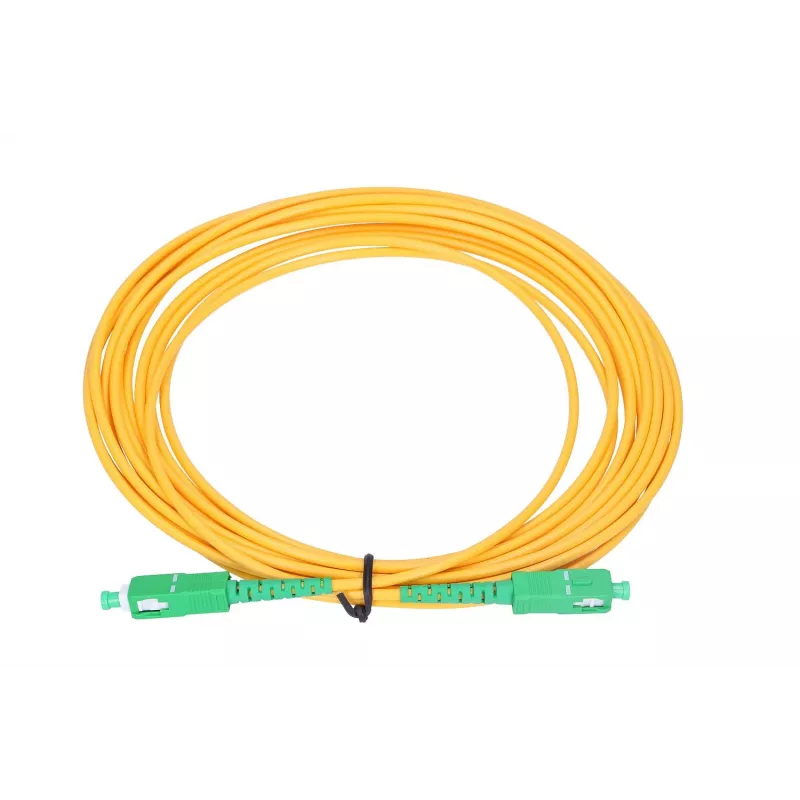

Fiiberoptiline patch-kaabel Extralink SC/APC–SC/APC singlemode G.652D 3 mm simplex, 1 m

Fiiberoptiline patch-kaabel Extralink SC/APC–SC/APC singlemode G.652D 3 mm simplex, 1 m on ühemoodiline fiiberoptiline hüppaja, mis on mõlemast otsast terminaalitud SC/APC-pistikutega. Kaabel kasutab ITU-T G.652D ühemoodilist kiudu 3 mm simplex-kestas ning on toodetud väikese sisestuskadu ja stabiilse optilise jõudluse tagamiseks telekommunikatsiooni- ja andmekeskuskeskkondades. See sobib lühikesteks ühendusjooksudeks seadmete, kiudjaotuspaneelide ja FTTH-termineeringute vahel, kus on vajalik SC/APC-liides ja ühemoodiline ülekanne.

Eelised

patch-kaabel tagab madala tagasipeegelduse ja ühtlase sisestuskao tänu nurga all olevatele füüsikalise kontaktiga SC/APC-pistikutele ja G.652D ühemoodilisele kiule. Selle 3 mm kest pakub mehaanilist kaitset ja lihtsat käsitsemist riiuli-, patch-paneeli- ja seinaplaadipaigalduste jaoks. Simplex-disain vähendab segadust ühe kiuga ühenduste puhul, säilitades samal ajal signaali terviklikkuse jaoks prognoositavad optilised omadused.

Sobib

• Optiliste seadmete (kommutaatorid, muundurid, transiiverid) vahelised ühendused
• Patch-paneeli ja ONT/ONT ning OLT vahelised lühilingid FTTH-võrkudes
• Kiudjaotusraamid ja siseruumide andmekeskuse patch-ühendused
• Testimis- ja ajutised kiudlingid paigalduse ja hoolduse ajal

Peamised tehnilised andmed

• Kiu tüüp: ühemoodiline (G.652D)
• Pistiku tüüp: SC/APC kuni SC/APC (nurga all füüsikaline kontakt)
• Kaabli konstruktsioon: simplex, 3,0 mm välisläbimõõt
• Pikkus: 1 meeter
• Tüüpiline kasutus: siseruumide patch-ühendused ja terminaliühendused
• Jõudlus: disainitud väikese sisestuskao ja madala tagasipeegelduse jaoks

Kasutamine

Ühendage üks SC/APC-pistik allikaseadme optilise pordiga ja teine SC/APC-pistik vastuvõtva seadme või patch-paneeli pordiga, veendudes, et nurga all olevad pinnad on enne sisestamist puhtad ja joondatud. Vältige kaabli painutamist alla minimaalse painderaadiuse ning kinnitage kaabel mööda riiuleid või renne, et vähendada pistikutele avalduvat pinget. Enne ühendamist kontrollige ja vajadusel puhastage pistikute otsapinnad sobivate kiudpuhastustööriistadega, et minimeerida sisestuskadu ja peegeldusi.

Soovitused

Hoidke ja paigaldage patch-kaablit keskkonnas, mis on kaitstud liigse tolmu ja mehaanilise pinge eest. Kasutage kasutamata pistikutel tolmukorke, käsitsege pistikuid kaitsevarruka abil, et vältida feruuli puudutamist, ning järgige standardseid optilise kiu ohutus- ja käsitsemistavasid. Kriitiliste linkide korral kontrollige pärast paigaldamist sisestuskadu ja tagasivoolukadu sobivate testseadmetega.
