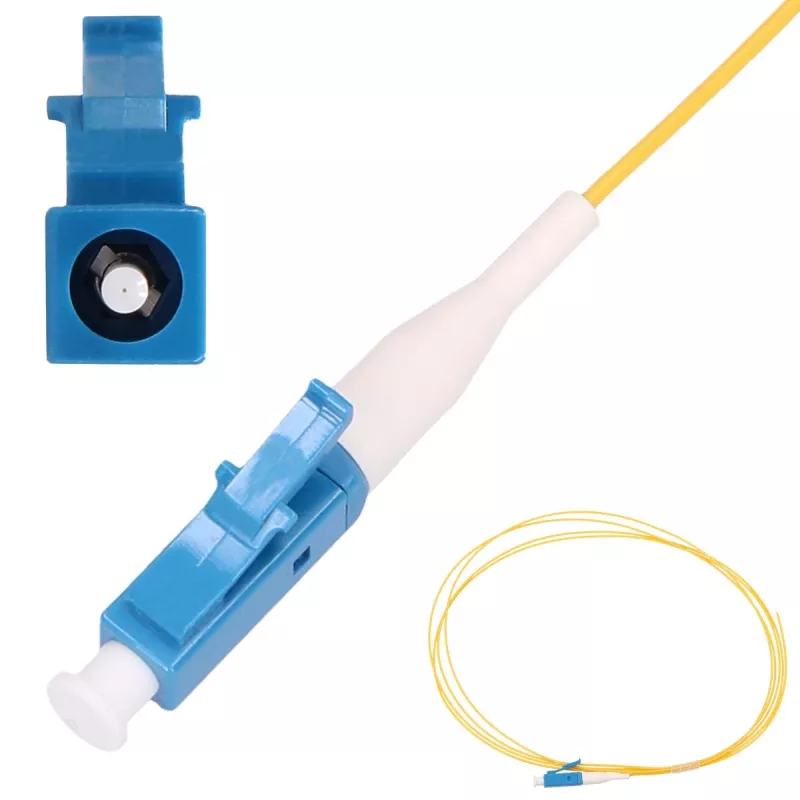

Extralink LC/UPC Pigtail, Singlemode G.652D, 900µm PVC, 1 m, FTTH, kollane

Extralink LC/UPC Pigtail on ühemoodiline fiiberoptiline pigtail, mis on mõeldud FTTH paigaldusteks. Selle ühes otsas on LC/UPC pistik ning teises otsas 1 m pikkune tihedalt puhverdatud 900 µm G.652D ühemoodikiud koos kollase PVC-kattega, mis hõlbustab tuvastamist. G.652D kiud pakub paremat paindetaluvust minimaalse lisasummutusega, muutes pigtaili sobivaks kitsastesse ruumidesse, nagu jaotuskarbid, kliendiruumid ja väikesed kapid. Eelterminaadiga LC-ots on ette nähtud sulakeevitamiseks jaotuspaneele, adapteritesse või terminalkastidesse ning võimaldab optiliste liinide kiiret ja standardiseeritud lõpetamist.

Eelised

LC/UPC pigtail pakub valmiskujul, tehases poleeritud pistikut, mis vähendab välimõõdistamise aega ja tagab ühtlase optilise jõudluse. 900 µm tihedalt puhverdatud konstruktsioon koos PVC-kattega pakub mehaanilist kaitset ja lihtsat käsitsemist paigaldamise ajal. G.652D ühemoodikiud minimeerib paindekadude tundlikkust, mis aitab säilitada signaali terviklikkust paigaldustes, kus esineb tugevaid painutusi ja sagedasi suunamuutusi. Kollase katte värv lihtsustab kiutüübi tuvastamist mitmekiulistes keskkondades.

Sobib

• FTTH abonendi lõpetamisteks ja siseühendusteks
• Sulakeevitamiseks jaotuspaneelidesse, adapteritesse või jaotuskastidesse
• Lõpetamiseks optilistes jaotusraamides ja väikestes kappides
• Laborikatseteks ja seadmete ühendamiseks, mis vajavad LC/UPC liidest

Peamised spetsifikatsioonid

• Kiutüüp: Singlemode G.652D
• Pistik: LC/UPC ühes otsas, teine ots katmata splaissimiseks
• Kaabli konstruktsioon: 900 µm tihedalt puhverdatud kiud PVC-kattega
• Pikkus: 1 m
• Katte värv: Kollane (ühemoodilise tuvastus)
• Rakendus: Siseruumide FTTH/FTTx paigaldused

Kuidas kasutada

Valmistage pigtail ette, eemaldades kaitseümbrise ja lõhestades kiu vastavalt sulakeevitaja tootja juhistele. Joondage ja sulakeevitage katmata kiudots sissetuleva liini- või feeder-kiuga, seejärel kaitske splaissi kuumakahaneva hülsi või splaissikaitsega ning asetage see splaissi kinnisesse või jaotuskasti. Suunake LC/UPC pistik jaotuspaneeli või adapterisse ja kinnitage see sobivasse adapteripesasse. Tehke optilise kaomõõtmise test, et kontrollida splaissi kvaliteeti ja kogu lingi sumbumist.

Soovitused

Käsitsege LC-pistikut ettevaatlikult, et vältida otsakuhiku saastumist; kasutage alati sobivaid puhastusvahendeid ja tolmukaitseid, kui pistik pole kasutusel. Vältige 900 µm kiu painutamist üle soovitatud raadiuse paigaldamise ajal ning veenduge, et splaissid ja pistikud on mehaaniliselt kaitstud kinnistes, et säilitada pikaajaline optiline jõudlus.
