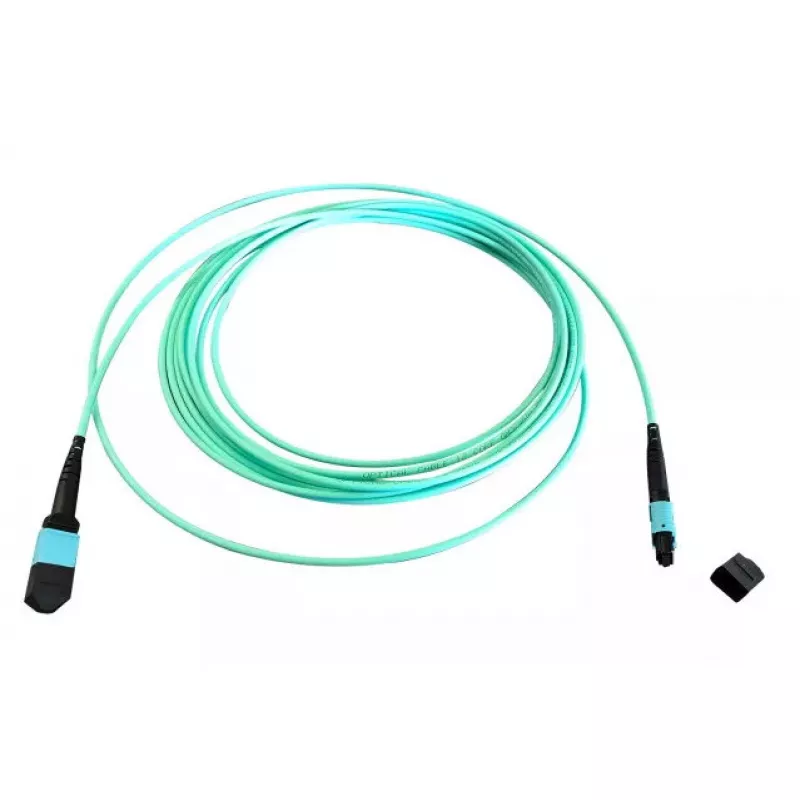

Fiiberoptiline MTP-kaabel EFB Elektronik MTPF12MTPFOM3-5-A — OM3, 50 µm, 5 m, vesi

EFB Elektronik MTPF12MTPFOM3-5-A on 5 m pikkune veevärvi fiiberoptiline MTP–MTP-kaabel, mis on mõeldud 50 µm südamikuläbimõõduga mitmemoodiliste OM3-võrkude jaoks. See tagab tiheda paralleelse ühenduvuse MTP/MPO-liidestega ja on mõeldud kasutamiseks andmekeskuste ühendustes, kommutaatorite või patch-paneelide vahelistes ühendustes ning lühematel kuni keskmistel linkidel, mis nõuavad usaldusväärset mitmemoodilist edastust suurtel andmeedastuskiirustel.

Eelised

Kaabel ühendab OM3 mitmemoodilise jõudluse MTP-tihendatud liidesevorminguga, toetamaks paralleeloptikat ja mitmekanalilisi transiivereid. Selle 50 µm südamikuga mitmemoodilised kiud on optimeeritud lainepikkustele, mida kasutatakse lühimaaülhendustes suurel kiirusel. Veevärvi väliskest aitab struktureeritud kaabelduskeskkondades OM3-kaabeldust kiiresti visuaalselt tuvastada ning tehases otsastatud MTP-otsad vähendavad paigalduskohal tehtavat tööd ja aitavad tagada ühtlase sisestuskadu ja polaarsuse joonduse.

Sobib

• Andmekeskuse kommutaatoritevahelisteks ja kommutaatori-patch-paneeli ühendusteks
• Paralleeloptika transiiverite ühendusteks (nt 40G/100G moodulid)
• Tihedate fiiberoptiliste magistraalide ja ristühenduste paigaldisteks
• Lühikesteks kuni keskmisteks mitmemoodiliste fiibrite ühendusteks riiulites ja seadmeruumide vahel

Peamised spetsifikatsioonid

• Kiu tüüp: OM3 mitmemoodiline
• Südamiku läbimõõt: 50 µm
• Liidese tüüp: MTP – MTP (mitmekiulised MPO-stiilis tihendatud liidesed)
• Pikkus: 5 meetrit
• Kesta värv: vesi (OM3 tuvastus)
• Sobiv lainepikkuste vahemik: tüüpilised mitmemoodilised lainepikkused (850 nm / 1300 nm)
• Kasutus: lähimaa suure kiirusega mitmemoodilised ühendused ja paralleeloptika

Kuidas kasutada

Paigaldage MTP–MTP-kaabel, joondades MTP-liideste võtme- ja juhtnõelad transiiverite või patch-paneelide vastavate portidega, tagades enne sisestamist õige polaarsuse ja orientatsiooni. Juhtige kaabel läbi kiuhaldussalvede või -kanalite, vältimaks järske nurki ja mehaanilist pinget; järgige mitmemoodiliste kiudude soovitatavat minimaalset painutusraadiust. Pärast paigaldamist tehke optilised kadu ja järjepidevuse testid, et kontrollida otsast lõpuni jõudlust ja õiget kanalikonfiguratsiooni.

Soovitused

Hoidke ja käsitsege kaablit nii, et vältida liideste otspindade saastumist; kasutage tolmukorke, kui liidesed ei ole ühendatud, ja puhastage otspindu enne ühendamist sobiva fiiberpuhastusvahendiga. Parima jõudluse tagamiseks tihedates keskkondades planeerige kaablite marsruut ja polaarsus vastavalt transiiverite ja juhtmestiku nõuetele ning järgige tootja juhiseid painutusraadiuse ja liideste paigutuse kohta, et hoida sisestuskadu ja tagasipöördumiskadu eeldatavates piirides.
