Fiiberoptiline kaabel EFB Elektronik MTPM12LCOM4-0,4 0,4 m MTP kuni 12×LC OM4 violetne

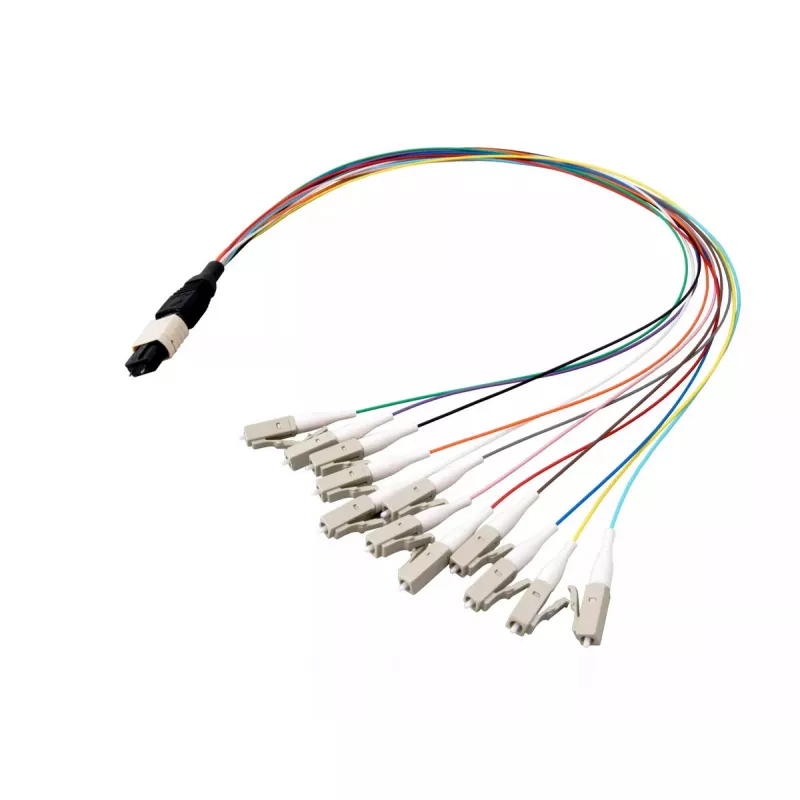

EFB Elektronik MTPM12LCOM4-0,4 on 0,4 m fiiberoptiline harukaabel, mis on mõeldud lühikesteks, suure tihedusega ühendusteks andmekeskustes ja telekommunikatsiooniseadmete riiulites. Ühes otsas on mitmekiuline MTP-pistik, teine ots jaguneb 12 LC duplekspistikuks, mis on lõpetatud eraldi korpustel. Kaabel kasutab OM4 mitmekiulist kiudu ja violetset välisümbrist, et eristada seda teistest mitmekiulistest standarditest, pakkudes usaldusväärseid kiireid ühendusi jaotuspaneele, transiivereid ja lüliteid vahel piiratud ruumides.

Eelised

See harukaabel pakub kompaktset ühenduvust väga lühikese 0,4 m pikkusega, et vähendada üleliigset lõtku kapi tasemel ühendamisel. OM4 mitmekiuline tuum toetab suuremat ribalaiust ja pikemat ulatust võrreldes varasemate mitmekiuliste klassidega, muutes selle sobivaks 10GbE, 40GbE ja 100GbE rakenduste jaoks, kus on määratud mitmekiuline kiud. MTP-pistik tagab tiheda mitmekiulise ühenduse, samas kui 12 LC lõpetust võimaldavad otseühendust LC-portidesse ilma täiendavate adapterite või kassettmooduliteta. Violetne ümbris võimaldab kiiret visuaalset tuvastamist OM4-ühenduste puhul paigaldus- ja hooldustööde ajal.

Sobib

• Ühendusühendused MTP-toega magistraalliinide ja LC-põhiste jaotuspaneelide või transiiverite vahel
• Suure tihedusega riiuli- ja kapi kiuhaldus andmekeskustes
• Lühimaa mitmekiulised ühendused 10GbE, 40GbE ja 100GbE süsteemide jaoks
• Kiudude harunduspaigaldised, kus ruumi on vähe ja on vaja korralikku juhtimist

Peamised tehnilised andmed

• Kaabli tüüp: Mitmekiuline OM4 kiud
• Pikkus: 0,4 m
• Pistik A: MTP mitmekiuline pistik
• Pistik B: 12 × LC ühemoodilise stiiliga pistikud (mitmekiulised LC lõpetused)
• Kiudude arv: 12 (riba/mitmekiuline harundus)
• Ümbrise värv: Violetne (OM4 tuvastus)
• Kasutus: Lühimaa, suure tihedusega andmekeskuse ühendamine

Kasutusjuhend

Juhtige kaablit hoolikalt, et vältida järske painutusi ja mehaanilist pinget; järgige tootja OM4 mitmekiulise kiu minimaalset painderaadiust. Sisestage MTP-pistik vastavasse MTP-porti kassetil, magistraalliinil või transiiveril, kuni see lukustub, seejärel ühendage üksikud LC-pistikud vastavatesse LC-portidesse jaotuspaneelil või aktiivsel seadmel. Veenduge, et pistikud on enne ühendamist puhtad, et vältida signaalikadu – kasutage sobivaid kiudude puhastamise tööriistu ja kontrollige vajadusel otspindu. Kinnitage kaabel ja hallake tõmbekindlust, kasutades paneelijuhikuid või kaablihaldusklambreid, et vältida pistiku tõmbamist ja säilitada ühtlane optiline jõudlus.

Soovitused

Parima jõudluse saavutamiseks kasutage seda OM4 harukaablit selle ettenähtud lühimaa keskkonnas ja ühendage see ühilduvate MTP/MPO komponentide ja OM4-reitinguga transiiveritega. Kontrollige ja puhastage pistikuid regulaarselt, vältige painderaadiuse piiride ületamist ja hoidke varukaableid lõdvalt kerituna, et vältida mikropainutusi. Vahetades või pikendades ühendusi, sobitage kiu tüüp ja polaarsus olemasoleva infrastruktuuriga, et tagada õige kanalikaardistus.
