Fiiberoptiline kaabel EFB Elektronik MTPF12LCOS2-5 5 m

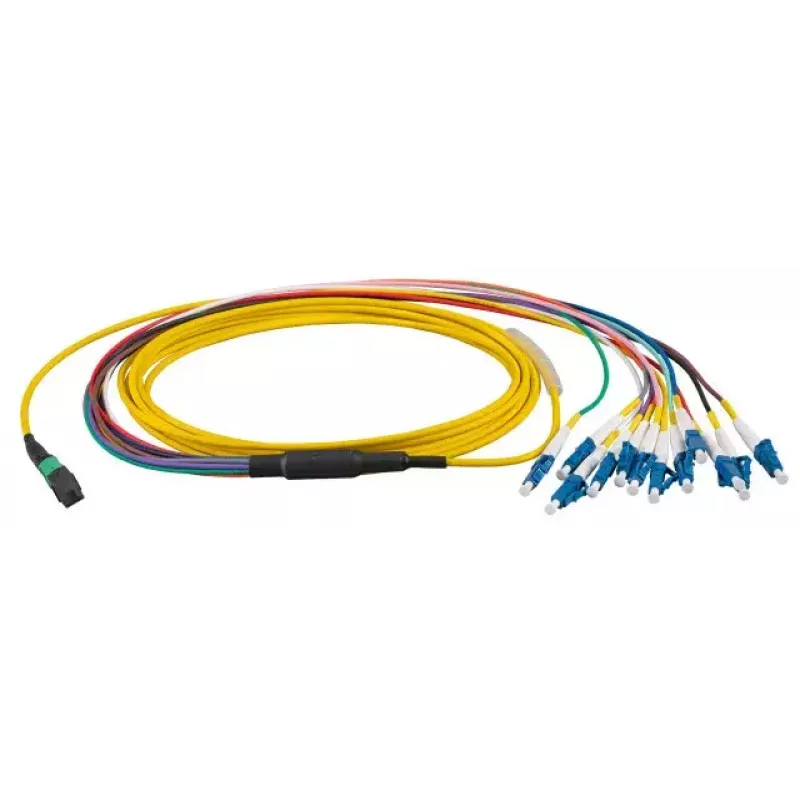

EFB Elektronik MTPF12LCOS2-5 on 5 m pikkune OS2 ühemoodiline fiiberoptiline kaabel, mille ühes otsas on MTP mitmekiuline pistik ja teises otsas 12 LC simplex-pistikut. 9 µm südamiku läbimõõduga ja OS2 edastuseks optimeeritud disainiga kaabel toetab kiireid andmesidelinke madala sumbuvuse ja minimaalse moodidispersiooniga. Konstruktsioon on mõeldud struktureeritud kaabelduseks keskkondades, mis nõuavad usaldusväärseid, suure tihedusega ühendusi ja prognoositavat optilist jõudlust.

Eelised

Kaabel pakub kompaktset, suure tihedusega ühenduslahendust, ühendades MTP magistraalliidese mitme LC lõppühendusega, vähendades paneeliruumi ja lihtsustades ristühendusi. Selle OS2 ühemoodiline kiud pakub madalat sisestuskadu ja pikamaa võimekust võrreldes mitmemoodiliste alternatiividega. Tehases lõpetatud otsad ja standardiseeritud pistikutüübid vähendavad paigaldusaega ja aitavad tagada ühtlast optilist jõudlust linkide vahel.

Sobib

• Andmekeskuse magistraal- ja ristühenduspaigaldistele
• Suure jõudlusega andmetöötluse ja serverite omavahelistele ühendustele
• Telekommunikatsiooni ja teenusepakkujate fiibriühendustele
• Optilistele jaotuspaneelidele ja suure tihedusega raamidele

Peamised spetsifikatsioonid

• Fiibri tüüp: OS2 ühemoodiline
• Pikkus: 5 m
• Südamiku läbimõõt: 9 µm
• Pistik A: MTP mitmekiuline pistik (12 kiudu)
• Pistik B: 12 × LC simplex-pistikud
• Poleerimise tüüp: APC/UPC olenevalt tehase lõpetusest (kontrollige tootevarianti)
• Tüüpiline kasutus: sisetingimustes, riiulitevahelised ja paneeliühendused

Kasutusõpetus

Paigaldage MTP pistik sobivasse MTP porti jaotuspaneelil või aktiivsel seadmel, tagades õige polaarsuse ja joonduse. Suunake 5 m kaabel läbi kaablihaldusteede ja ühendage iga LC pistik vastavatesse LC portidesse vastuvõtval jaotuspaneelil või transiiveri moodulites. Kontrollige pistikute puhtust enne ühendamist, et vältida saastumisest tingitud kadu; kasutage fiibri kontrollmikroskoopi ja heaks kiidetud puhastusvahendeid. Pärast paigaldamist teostage optilise kao ja pidevuse testid, et kinnitada oodatud jõudlust.

Soovitused

Hoidke painderaadiused suunamise ajal üle fiibritootja soovitatud miinimumi, hoidke pistikud kaitsekorkidega kui neid ei kasutata, ning valige oma süsteemile õige poleerimise tüüp ja polaarsus. Pikaajaliseks usaldusväärsuse tagamiseks suure tihedusega paigaldistes märgistage mõlemad otsad ja dokumenteerige MTP ning LC lõpetuste vaheline kaardistus.
