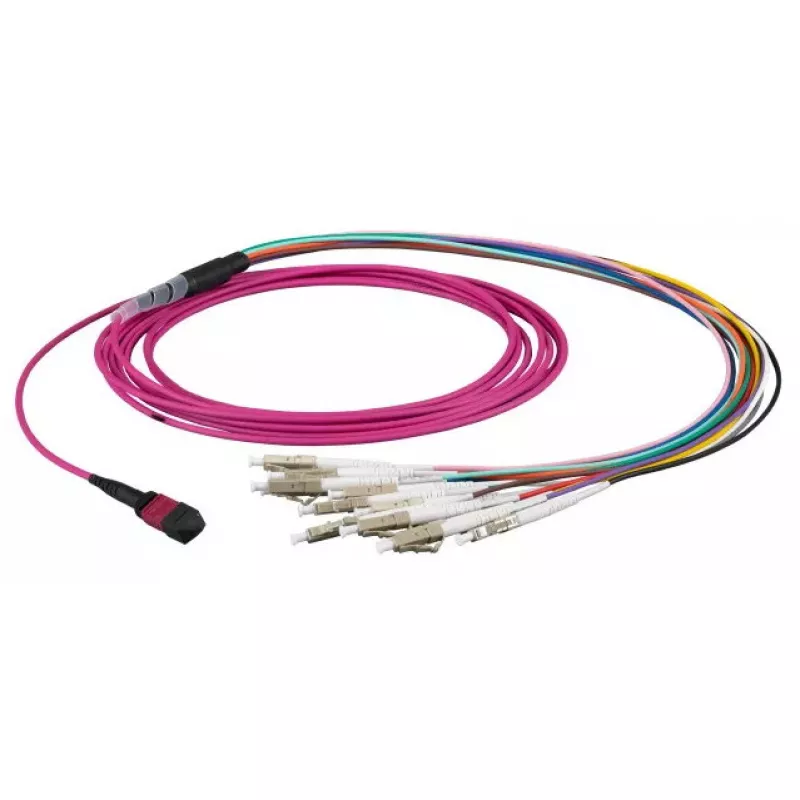

Fiiberoptiline kaabel EFB Elektronik MTPF12LCOM5-10 — OM5, MTP kuni 12×LC, 10 m, lilla

EFB Elektronik MTPF12LCOM5-10 on 10 m fiiberoptiline kaabel, mis on mõeldud suure tihedusega andmekeskuste ja telekommunikatsioonikeskkondade jaoks. Kaabel kasutab OM5 mitmemoodikiudu 50 µm südamiku läbimõõduga, et toetada lühimaa kiireid ühendusi. Üks ots on varustatud MTP mitmekiulise pistikuga, teine ots jaotub 12 eraldi LC-pistikuks kompaktses magistraalkonfiguratsioonis. Lilla mantel tähistab OM5 kiu klassi ja aitab säilitada järjepidevat kaablihaldust ja suunamist riiulites ja jaotuspaneelides.

Eelised

Kaabel pakub kompaktset lahendust mitme paralleelse optilise kanali koondamiseks MTP pordist standardsetele LC-dupleksportidele, vähendades riiuliruumi ja lihtsustades ühendamist. OM5 mitmemoodikiu konstruktsioon parandab ühilduvust laiaribasignalisatsiooniga ja võib hõlbustada lainepikkusjaotusega multipleksimist suurema koguläbilaskevõime saavutamiseks lühikestel vahemaadel. Tehases termineeritud pistikud tagavad ühtlase optilise jõudluse ja vähendavad paigaldusaega võrreldes kohapeal termineeritavate kiududega.

Sobib

• Andmekeskuse selgroog-lehe ja riiuliülese ühenduvuse jaoks
• Kiirete InfiniBand ja Etherneti linkide jaoks kuni OM5 poolt toetatud standardsete lühimaa vahemaadeni
• Jaotuspaneeli koondamiseks ja struktureeritud kaabelduspaigaldisteks
• Keskkondadesse, mis nõuavad värvikoodiga OM5 identifitseerimist ja organiseeritud kaablihaldust

Peamised spetsifikatsioonid

• Kiu tüüp: OM5 mitmemoodikiud, 50 µm südamiku läbimõõt
• Pistiku tüüp (üks ots): MTP mitmekiuline pistik
• Pistiku tüüp (teine ots): 12 × LC-pistikut (kompaktne magistraal)
• Pikkus: 10 m
• Mantli värv: lilla (OM5 identifitseerimine)
• Konfiguratsioon: mitmekiuline jaotuskaabel paralleelsete optiliste linkide jaoks

Kasutamine

Paigaldage MTP-pistik sobivasse MTP/MPO porti lülitis, transiiveris või jaotuspaneelis, tagades õige orientatsiooni ja puhtad pistiku otsapinnad. Suunake 10 m magistraalkaabel, vältides teravaid painutusi, ja kinnitage kaabel sobiva kaablihaldusega, et vältida pistikute pinget. Ühendage üksikud LC-pistikud vastavatesse LC-portidesse transiiveritel või jaotuspaneelidel, järgides ettenähtud paralleelse lingi konfiguratsiooni jaoks õiget polaarsust. Kontrollige pärast paigaldamist optilist jõudlust sobiva testimisseadme või lingi oleku indikaatoritega.

Soovitused

Kontrollige ja puhastage pistikute otsapinnad enne ühendamist, järgige minimaalset painderaadiust vastavalt mitmemoodikiu juhenditele ning kasutage korralikku kaablihaldust, et vältida liigset pinget. Kasutage OM5-reitinguga transiivereid ja seadmeid seal, kus on vajalik lainepikkusjaotus või laiaribaline mitmemooditalitlus; vastasel juhul veenduge, et süsteemikomponendid ühilduksid OM5 mitmemoodikiu spetsifikatsioonidega.
