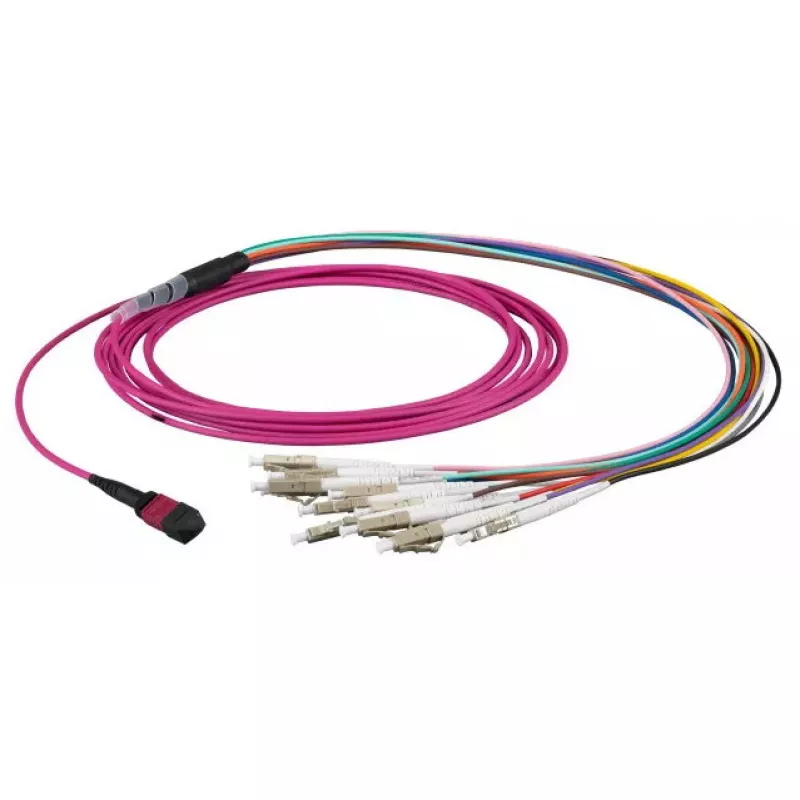

Fiiberoptiline kaabel EFB Elektronik MTPF12LCOM4-10

EFB Elektronik MTPF12LCOM4-10 on 10 m pikkune OM4 mitmemoodiline fiiberoptiline kaabel, mis on mõeldud suure tihedusega võrgukeskkondadesse. Sellel on ühes otsas MTP-pistik ja teises otsas 12 LC-pistikut, 50 µm südamiku läbimõõduga, mis toetab kiiret andmeedastust ja madalat sumbumist tüüpilistel andmekeskuse lainepikkustel. Kaabli konstruktsioon ja pistiku konfiguratsioon võimaldavad tõhusaid paralleeloptika ühendusi ja organiseeritud jaotust struktureeritud kaabeldussüsteemides.

Eelised

See OM4 fiiberkaabel pakub tasakaalu vahemaa ja ribalaiuse osas kaasaegsete rakenduste jaoks, millel on tüüpiliselt madal sisestuskadu ja tagasipeegelduse kadu, mis on omased tehases termineeritud MTP- ja LC-koostudele. 10 m pikkus võimaldab ühendada rack-rack või kapp-kapp vahel, säilitades signaali terviklikkuse. Selle mitmemoodiline disain sobib lühi- kuni keskmise ulatusega linkidele ning MTP-LC-jaotus lihtsustab ühendamist kõrge tihedusega magistraalkaablitest standardsete LC-portideni.

Sobib

• Andmekeskuste ühendusteks ja jaotusseadmete vaheliseks ühendamiseks seadmeriiulite vahel
• Kõrge tihedusega lülitite ja serveriühenduste jaoks, kasutades paralleeloptikat
• Migratsiooniteed magistraalkaablitelt LC-termineeritud transiiveritele
• Lühi- kuni keskmise ulatusega mitmemoodilised lingid ettevõtete võrkudes

Peamised tehnilised andmed

• Pikkus: 10 m
• Kiu tüüp: OM4 mitmemoodiline (50 µm südamik)
• Pistik A: MTP (emale) kõrge tihedusega pistik
• Pistik B: 12 × LC-pistikut (dupleks-stiilis)
• Tüüpilised kasutuslained: 850 nm ja 1300 nm
• Koost: Tehases termineeritud, polaarsus juhitud
• Mantel: Vastupidav välimine ümbris paigaldamiseks sisetingimustes

Kuidas kasutada

Juhtige kaabel läbi struktureeritud kaabeldustee jaotuspaneelide või seadmeriiulite vahel, vältides teravaid painutusi ja pinget. Ühendage MTP-ots vastavasse MTP-porti magistraalkaablil või kassetil, tagades õige orientatsiooni ja viigu joonduse. Termineerige LC-otsad dupleks-LC portidesse transiiveritel, jaotuspaneelidel või aktiivsetel seadmetel. Kontrollige polaarsust ning tehke pärast paigaldamist sisestuskao ja pidevuse testid, et kinnitada õiged ühendused ja optiline jõudlus.

Soovitused

Hoidke ja paigaldage kaabel vastavalt tootja soovitatud painderaadiusele; vältige juhtimisel tõmbetugevuse piiride ületamist. Kasutage märgistatud kaablihaldust ja pingutõmmitsat mõlemas otsas. Optimaalse jõudluse tagamiseks kiiretes või paralleeloptika süsteemides kontrollige MTP soo ja võtme ühilduvust ühendatud moodulitega ning tehke pärast kasutuselevõttu otsast-otsani testid.
