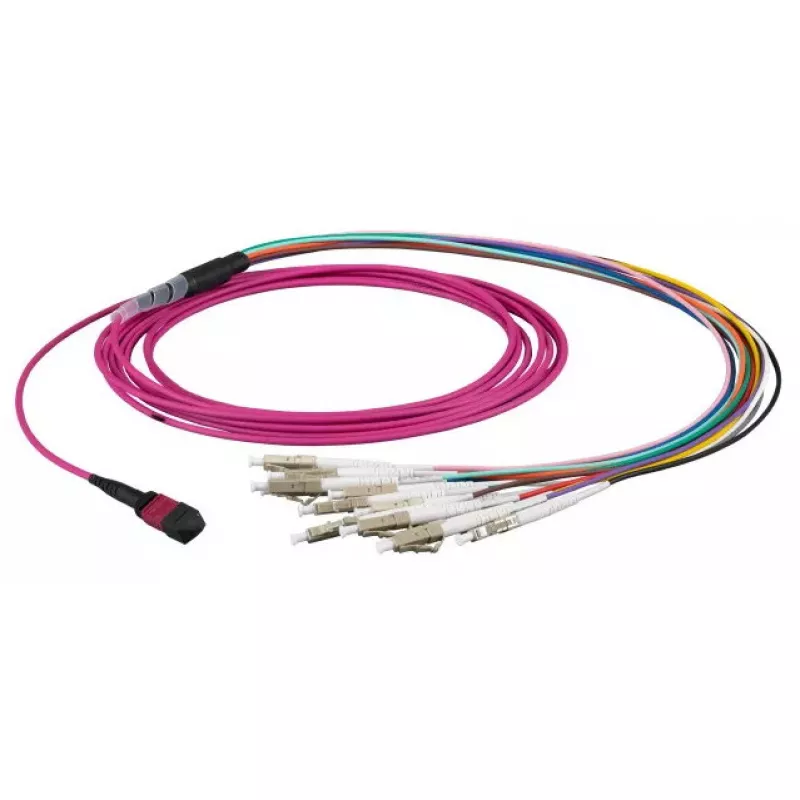

Fiiberoptiline kaabel EFB Elektronik MTPF12LCOM4-1

EFB Elektronik MTPF12LCOM4-1 on 1 m pikkune OM4 fiiberoptiline kaabel, mille ühes otsas on MTP-pistik ja teises otsas kaksteist LC-pistikut. See kasutab 50 µm mitmemoodilist südamikku, mis on mõeldud kiireks andmeedastuseks lühi- kuni keskmaaühendustes. Kaabel on konstrueeritud usaldusväärse signaaliterviklikkuse, madala sisestuskadu ja ühtlase jõudluse tagamiseks tihedates kaabelduskeskkondades, nagu andmekeskused ja ettevõtte võrguriiulid.

Eelised

OM4 mitmemoodiline konstruktsioon 50 µm südamikuga toetab suuremat ribalaiust 10 Gbit/s ja kõrgemate mitmemoodiliste rakenduste jaoks, säilitades samal ajal madala sumbuvuse. MTP ja 12×LC vaheline harundus pakub kompaktset ühekaabliga magistraallahendust, mis lihtsustab kaablihaldust ja vähendab pistikute mahtu. Vastupidav ümbris ja tõmbetugevdus disain suurendavad mehaanilist vastupidavust paigaldamise ja ümberkonfigureerimise ajal, aidates säilitada optilist joondust ja pikaajalist signaalikvaliteeti.

Sobib

• Andmekeskuse magistraal- ja jaotusühendused
• Kõrge tihedusega jaotuspaneelid ning lüliti-kiudharundused
• Lühi- kuni keskmaa mitmemoodilised ühendused (10 Gbit/s ja kõrgemad)
• Serverifarmid ja salvestusvõrgud (SAN)

Peamised tehnilised andmed

• Kaabli tüüp: OM4 mitmemoodiline kiud
• Südamiku läbimõõt: 50 µm
• Pikkus: 1 m
• Pistik A: MTP mitmekiuline pistik
• Pistik B: 12 × LC duplekspistikut
• Tüüpiline kasutus: Mitmekiuline magistraal LC-harunduseks kõrge tihedusega keskkondades

Kasutamine

Suunake kaabel, järgides oma saidi kaablihaldustavasid, vältides järske painutusi ja mehaanilise pinge alasid. Sisestage MTP-pistik sobivasse MTP/MPO adapterisse või moodulisse jaotuspaneelil, tagades korrektse võtme orientatsiooni ja täieliku kinnituse. Ühendage LC-pistikud lülitite, transiiverite või jaotuspaneelide vastavatesse LC-portidesse, hoolitsedes saate- ja vastuvõtupaaride sobitamise eest. Katsetage pärast paigaldamist otsast lõpuni optilist pidevust ja ühenduse jõudlust, kasutades sobivaid fiibertestimisseadmeid.

Soovitused

Säilitage painderaadiused üle tootja miinimumi, hoidke pistikud puhtad heakskiidetud fiiberpuhastusvahenditega ning hoidke varupikkus kontrollitud paindevabas aasas. Kasutage seda OM4 MTP-12×LC kaablit kõrge tihedusega mitmemoodiliste ühenduste jaoks, kus madalam sisestuskadu ja kompaktne magistraalkaabeldus aitavad kaasa tõhusale riiuli- ja jaotuspaneelipaigutusele.
