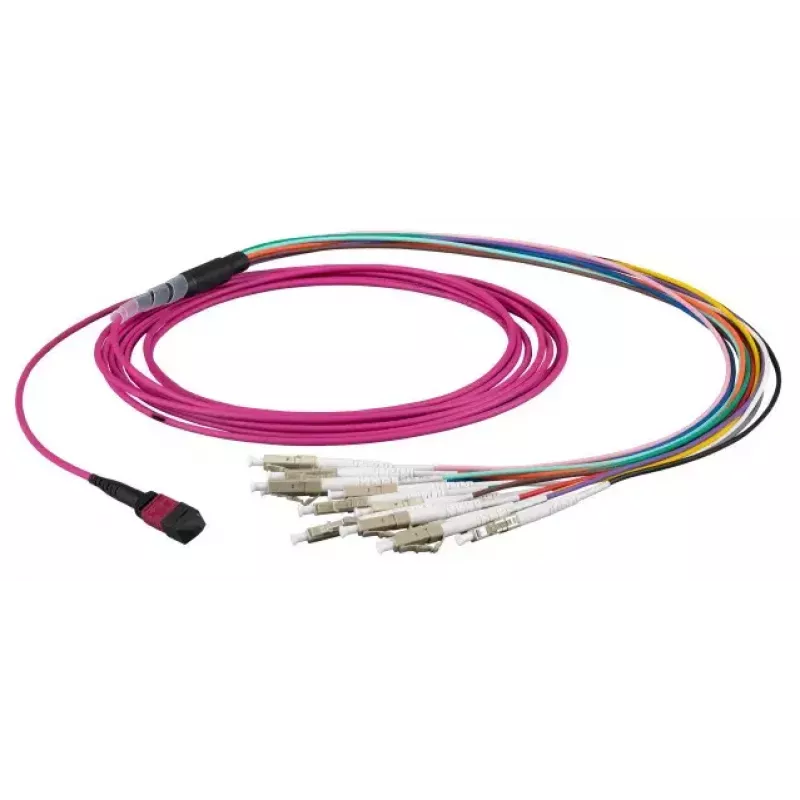

Fiiberoptiline kaabel EFB Elektronik MTPF12LCOM3-15 — 15 m OM3 MTP 12×LC-le, 50 µm (lilla)

EFB Elektronik MTPF12LCOM3-15 on 15 m mitmemoodiline fiiberoptiline kaabel, mis on mõeldud lühimaa suure tihedusega võrguühendusteks. Ühes otsas on MTP-pistik, mis koondab 12 kiudu; teine ots jaguneb 12 LC-pistikuks. Kaabel kasutab 50 µm OM3 mitmemoodilist kiudu, mis on optimeeritud 10GbE ja 40GbE linkide jaoks ning mida kasutatakse tavaliselt andmekeskuste riiulitevahelistes, patch-paneelide ja kommutaatorite ühenduste stsenaariumides. Lilla ümbris tähistab OM3 klassi ja aitab kiirel visuaalsel tuvastamisel ning struktureeritud kaabelduse haldamisel.

Eelised

Kaabel pakub kompaktset MTP-LC-jaotust, mis vähendab pordi jalajälge, toetades samal ajal paralleeloptika rakendusi. OM3 50 µm mitmemoodiline konstruktsioon tagab madala sisestuskadu ja kontrollitud modaalribalaiuse, mis sobib lühimaa kiirete linkide jaoks. Tehases termineeritud pistikud tagavad ühtlase jõudluse ja lihtsustavad kasutuselevõttu võrreldes kohapeal monteeritavate komplektidega. 15 m pikkus pakub paindlikkust tüüpiliste riiulivahede jaoks ilma liigse lõtkuta.

Sobib

• Andmekeskuste riiulitevahelised ja kommutaatoritevahelised ühendused
• Patch-paneelid ja suure tihedusega fiiberkorpused
• Paralleeloptika ja MPO/MTP-põhised transiiversüsteemid (nt 40G/100G teostused)
• Lühimaa mitmemoodilised lingid nagu InfiniBand või Fibre Channel seadmeruumides

Põhispetsifikatsioonid

• Kiu tüüp: OM3 mitmemoodiline, 50 µm südamik
• Pistiku konfiguratsioon: MTP (ühes otsas) kuni 12 × LC (teises otsas)
• Pikkus: 15 meetrit
• Ümbrise värv: lilla (OM3 identifitseerimine)
• Tüüpiline kasutus: lühimaa, suure tihedusega paralleeloptilised lingid
• Termineerimine: tehases poleeritud pistikud ühtlase optilise jõudluse tagamiseks

Kasutamine

Suunake kaabel kaablirennide või põrandaaluste teede kaudu, et vältida järske painutusi ja liigset tõmbepinget. Sisestage MTP-pistik vastavasse MTP/MPO-porti transiiveril või patch-paneelil, tagades õige võtme orientatsiooni ja joonduse. Ühendage 12 LC-pistikud kommutaatorite, patch-paneelide või jaotusmoodulite LC-portidesse, järgides saatja-vastuvõtja paaride kaardistamist vastavalt seadme nõuetele. Kinnitage pistikud ja hallake üleliigset pikkust kaablisidemete või kaablihalduspaneelidega, et säilitada minimaalne painutusraadius ja vältida mikropaindumiskadusid.

Soovitused

Kontrollige pistikute otsapindu enne paigaldamist ja puhastage heakskiidetud fiibripuhastusvahenditega, et vältida saastumisega seotud kadu. Vältige tihedaid painutusi ja kokkusurumisi; järgige müüja määratud minimaalset painutusraadiust. Kasutage märgistatud marsruutimist ja patch-paneeli dokumentatsiooni, et jälgida MTP-LC kaardistamist ja lihtsustada tulevast hooldust või ümberseadistamist.
