Fiiberoptiline kaabel EFB Elektronik MTPF12LCOM3-10, OM3 multirežiimiline, MTP kuni 12×LC, 10 m, lilla

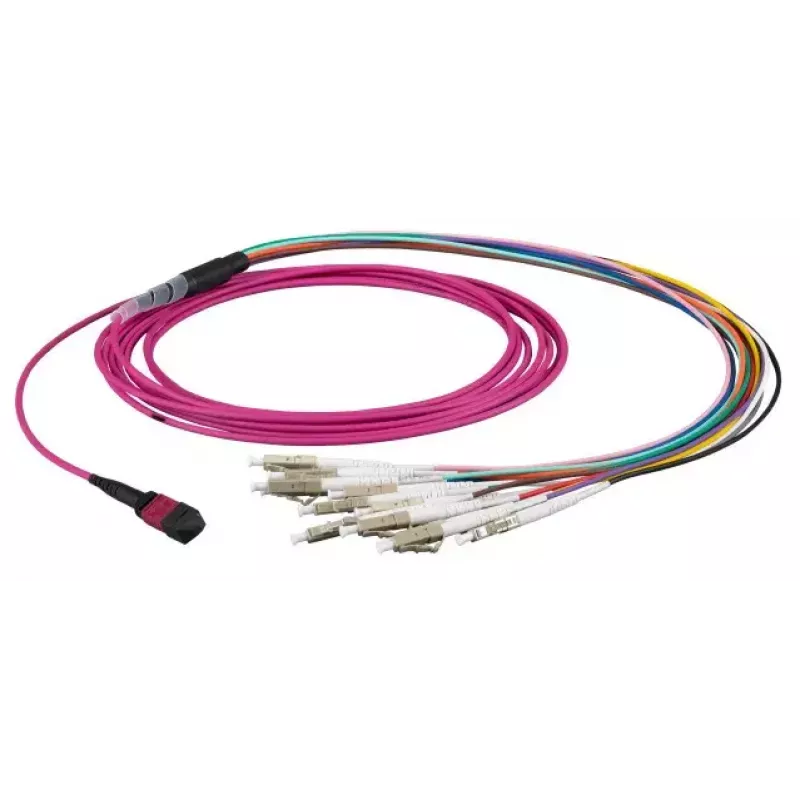

EFB Elektronik MTPF12LCOM3-10 on 10 m OM3 multirežiimiline fiiberoptiline harukaabel, mille ühes otsas on MTP-pistik ja teises otsas 12 LC-pistikut. 50 µm südamiku läbimõõduga ja OM3 astmelise multirežiimikiuga kaabel on mõeldud lähitoimelisteks, suure tihedusega võrgukeskkondadeks nagu andmekeskuste ühendused ja InfiniBand paigaldised. Lilla ümbris ja kompaktne harundus lihtsustavad tuvastamist ja marsruutimist tihedates kaabliriiulites, säilitades samal ajal multirežiimilise optilise jõudluse 10/40/100 G rakenduste jaoks lühikestel vahemaadel.

Eelised

Kaabel ühendab MTP magistraaliliidese 12 individuaalse LC otsaga, võimaldades kiiret ühekaabliga harundust riiulisse paigaldatud seadmetesse või jaotuspaneele ilma mitme eraldi kiukaablita. OM3 multirežiimiline kiud 50 µm südamikuga toetab suurt ribalaiust ja vähest modaaldispersiooni lühikesel liinil. Tehases kokkupandud konstruktsioon tagab ühtlase kiu joonduse, väikese sisestuskadu ja lühema paigaldusaja võrreldes kohapeal otsastatud koostudega. Lilla väliskate aitab kaasa värvikoodidega haldamisele mitme tarnijaga keskkondades.

Sobib

• Andmekeskuse ühendamiseks MTP magistraalide ja LC portide vahel
• Suure tihedusega lüliti-serveri ühendusteks InfiniBand või Ethernet riides
• Lühimaa multirežiimilisteks 10/40/100 Gigabit rakendusteks
• Riiuli ja kapi harukaabli paigaldisteks, kus on vajalik kaabli tuvastamine

Peamised spetsifikatsioonid

• Kiu tüüp: OM3 multirežiimiline
• Südamiku läbimõõt: 50 µm
• Pistik A: MTP (mitmekiu push-on)
• Pistik B: 12 × LC dupleks otsastus
• Pikkus: 10 m
• Ümbrise värv: lilla
• Kasutus: lähitoimelised, suure tihedusega optilised ühendused

Kasutusjuhend

Juhtige MTP-LC harukaabel MTP magistraalilt või kassetist siht-jaotuspaneeli või seadme portidesse. Veenduge, et pistikud on enne ühendamist puhtad, ning järgige seadme tootja juhiseid polaarsuse ja kiudude kaardistamise kohta. Sisestage MTP-pistik vastavasse MTP adapterisse või kassetimoodulisse, seejärel ühendage LC-pistikud individuaalsetesse LC portidesse. Vältige järske painutusi ja kinnitage kaabel mööda kaablihoidjaid või -riiuleid, et vältida pinget; järgige paigaldamisel multirežiimilise kiu jaoks ette nähtud minimaalset painderaadiust.

Soovitused

Kasutage seda OM3 MTP-LC harukaablit lühitoimelisteks, suure tihedusega paigaldisteks, kus on vaja üks magistraal eraldada mitmeks LC ühenduseks. Kontrollige polaarsust ja mooduli joondamist mitmeosalistes koostudes ning pärast paigaldamist testige optilise kadu, et kinnitada lingi jõudlust.
