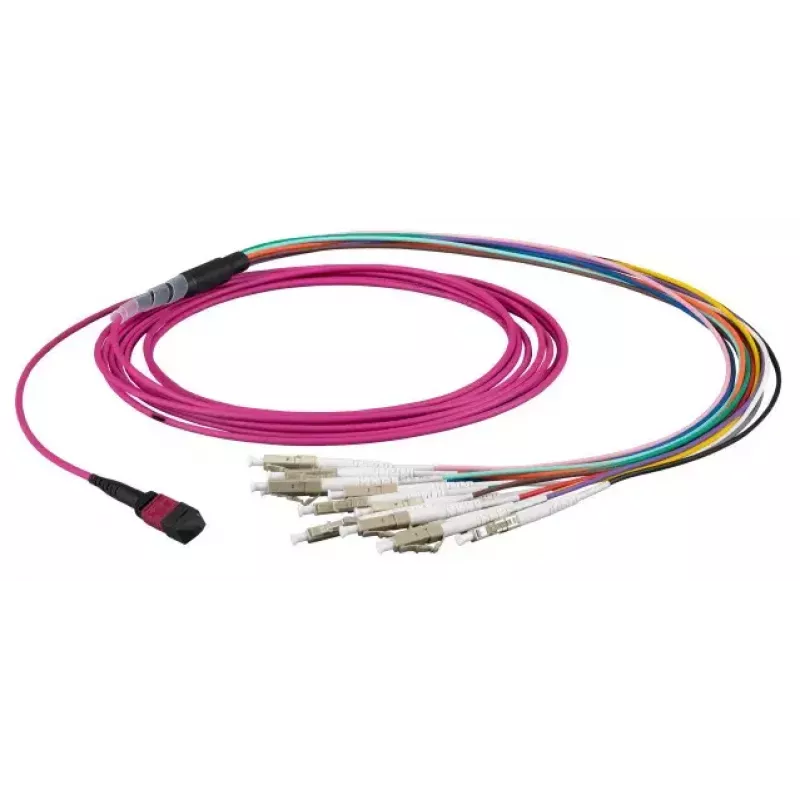

Fiiberoptiline InfiniBand-kaabel EFB Elektronik MTPF12LCOM3-5 — OM3, MTP kuni 12×LC, 5 m, lilla

EFB Elektronik MTPF12LCOM3-5 on 5 m pikkune fiiberoptiline InfiniBand-kaabel OM3-mitmemoodikiududega ja MTP kuni 12×LC jaotusotsaga. Kaabel kasutab 50 µm südamikuga mitmemoodikiude, mis on ette nähtud lähimaa ja suure ribalaiusega ühendusteks, pakkudes kompaktset magistraalliini-dupleks-LC lahendust riiuli-, lüliti- ja serveriühenduste jaoks. Lilla kest ja tehases otsastatud MTP-pistik lihtsustavad paigaldamist struktureeritud kaabelduskeskkondades, kus on vaja suure tihedusega ühendusi ja korrapärast kiuhaldust.

Eelised

MTP kuni 12×LC konfiguratsioon pakub ühekaablilist magistraalosa, mis jaguneb kaheteistkümneks LC-dupleksotsaks, vähendades kaabeldusmahtu, säilitades samal ajal signaali terviklikkuse OM3-mitmemoodikiudude kaudu. 50 µm südamik toetab mitmemoodi transiiverimooduleid, mida tavaliselt kasutatakse InfiniBand- ja lähimaa-Etherneti ühendustes. 5 m pikkus katab tüüpilised riiulitevahelised ja riiulisiseseid vahemaad ilma liigse lõtkuta ning värvikoodiga kest aitab identifitseerida tihedates plaasterpaneelides.

Sobib kasutamiseks

• Andmekeskuse selgroo-lehe ja riiuli ülaosa-lüliti jaotusühendused
• Serveri- ja salvestusmassiivi ühendused, mis nõuavad suure tihedusega kiudotsastust
• InfiniBand-kangad ja mitmemoodi lähimaa optilised võrgud
• Plaasterpaneelid ja jaotuspaneelid, kus üks MTP-magistraal toidab mitut LC-porti

Peamised tehnilised andmed

• Kiutüüp: OM3-mitmemood
• Südamiku läbimõõt: 50 µm
• Pistik A: MTP-mitmekiuline pistik
• Pistik B: 12 × LC-dupleksotsad
• Pikkus: 5 m
• Kesti värv: lilla
• Kasutus: lähimaa kiire andmeside ühendused

Kasutamine

Valige sobiv pordi polaarsus ja veenduge, et MTP-pistik joondub lüliti või plaasterpaneeli magistraalportide orientatsiooniga. Sisestage MTP-pistik mitmekiulisse pessa, kuni see lukustub, seejärel suunake jaotuskimp siht-LC-portidesse. Ühendage iga LC-pistik vastavasse dupleks-transiiveri või paneeli porti, hoolitsedes õige saatja/vastuvõtja paariluse säilitamise eest. Vältige teravaid painutusi ja kinnitage kaabel kaablihalduselementide külge, et vältida otsastuste pinget.

Soovitused

Kontrollige pistiku otsapindu enne paigaldamist ja puhastage vajadusel sobivate kiudu puhastusvahenditega. Kasutage ühilduvaid mitmemoodi transiivereid ja kontrollige polaarsuse kaardistamist MTP-magistraali ja LC-jaotuse vahel, et tagada õige kanali pidevus. Optimaalse jõudluse tagamiseks järgige OM3-mitmemoodi sisestuskao ja tagasipeegelduskao juhiseid ning minimeerige painutusteraadiuse rikkumisi paigaldamise ajal.
