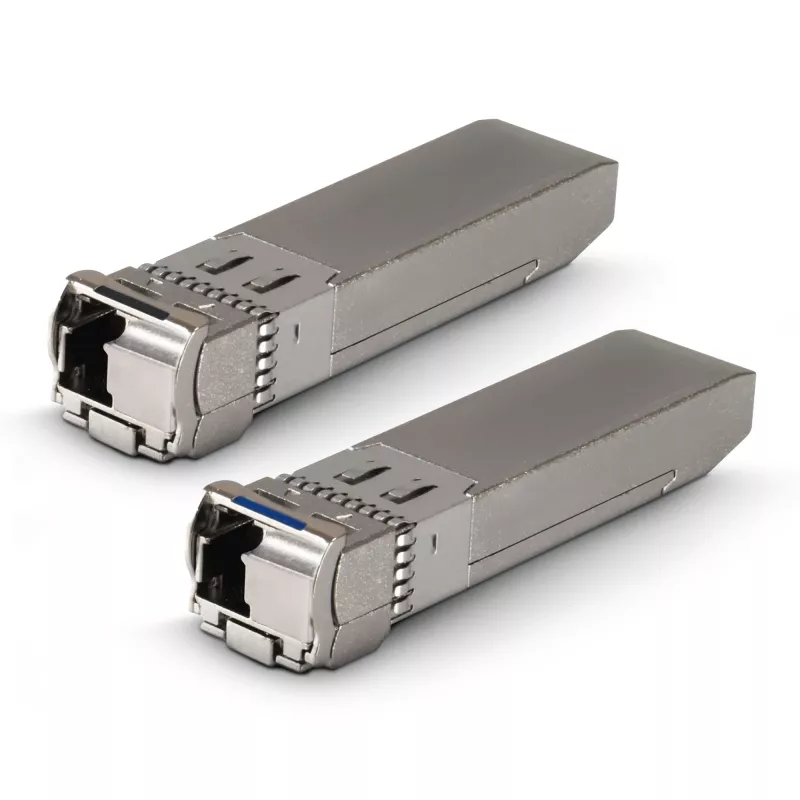

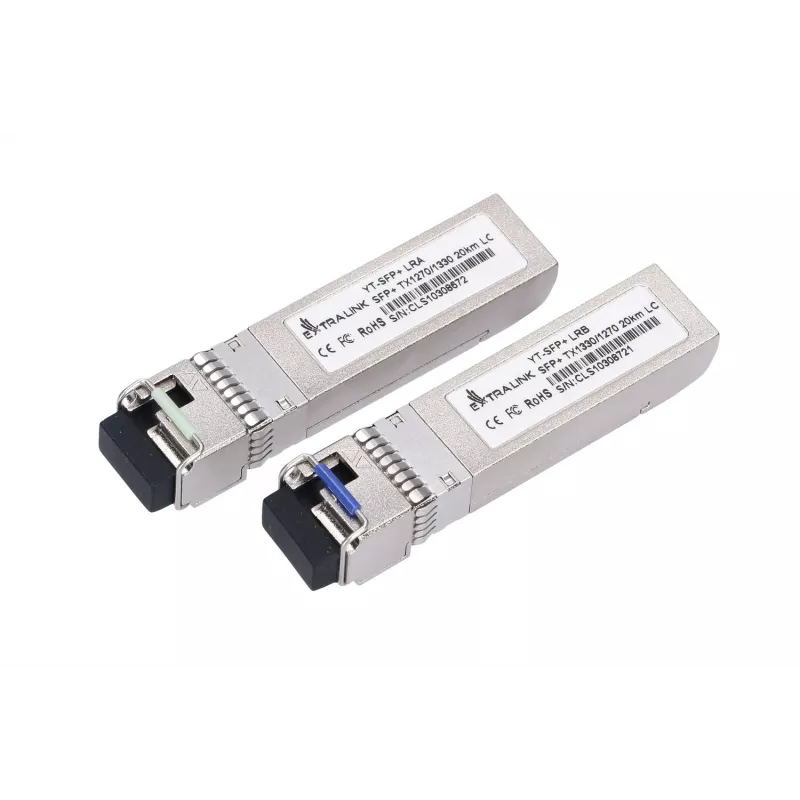

Extralink SFP+ 10G SFP+ WDM-moodul 10 Gbps 1270/1330 nm ühemoodiline 20 km LC DOM paar HP/ARUBA jaoks

Extralink SFP+ 10G WDM-moodulipaar HP/ARUBA-le pakub kuluefektiivset lahendust duplex 10 Gbps ühendusteks üle ühe ühemoodilise kiu, kasutades WDM-lainepikkusi 1270 nm ja 1330 nm. Iga SFP+ transiiver toetab kuni 10 Gbit/s ja maksimaalset ulatust 20 km LC-pistikute abil. Moodulid sisaldavad kahejuhtmelist I2C jadaliidest ja toetavad digitaalset optilist monitooringut (DOM), et saada reaalajas juurdepääs parameetritele nagu vastuvõetud optiline võimsus, laseri eelpingevool ja saatevõimsus. Elektriliides vastab SFI elektrilistele spetsifikatsioonidele ning vastuvõtja väljastab PECL/CML jadaandmeid, muutes moodulid sobivaks kasutamiseks 10 Gbps Ethernetis, SONET/SDH-s ja erinevates 10 Gbps optilise kanali rakendustes ühilduvate HP/ARUBA seadmetega.

Eelised

Extralink SFP+ WDM-paar on loodud ühilduma HP/ARUBA seadmetega ning pakub DOM-toega diagnostikat, kompaktset LC ühemoodilist vormitegurit ja tuge 10 Gbit/s ühendustele kuni 20 km ulatuses. Kahejuhtmeline I2C liides võimaldab mooduli tuvastamist ja juhtimist, samas kui SFI-le vastav elektriliides tagab koostalitlusvõime standardsete 10G liinikaartide ja kommutaatoritega.

Sobib

• 10 Gbps Etherneti üleslingid ja kommutaatoritevahelised ühendused
• SONET/SDH ja telekommunikatsiooni optilised lingid
• Kiired ühendused HP/ARUBA ruuterite ja kommutaatorite vahel
• Pikema vahemaa ühemoodilised kiudühendused kuni 20 km

Peamised spetsifikatsioonid

• Vormitegur: SFP+
• Lainepikkused (paar): 1270 nm (Tx või Rx) ja 1330 nm (Tx või Rx) kahesuunaliseks WDM-ks
• Maksimaalne andmeedastuskiirus: kuni 10 Gbit/s
• Maksimaalne ulatus: 20 km (ühemoodiline kiud)
• Pistik: LC
• Digitaalne optiline monitooring (DOM): toetatud I2C kaudu
• Ühilduvus: mõeldud HP/ARUBA seadmetele

Kasutamine

Sisestage iga SFP+ transiiver vastavasse SFP+ pessa HP/ARUBA seadmes, veendudes õiges orientatsioonis ja kindlas pesas. Ühendage kahe mooduli vahele ühemoodiline LC paikakaabel; paar kasutab WDM-i, nii et iga moodul saadab ja võtab vastu erinevatel lainepikkustel üle ühe kiu. Veenduge, et võrguportid on konfigureeritud 10 Gbps tööks, ning kontrollige süsteemilogi või DOM-registreid hostseadme kaudu, et kontrollida lingi olekut ja optilisi parameetreid.

Soovitused

Kasutage sertifitseeritud ühemoodilisi LC paikakaableid ja kontrollige ühilduvust oma HP/ARUBA seadme püsivaraga. Pärast paigaldamist jälgige DOM-väärtusi, et kinnitada õigeid optilise võimsuse tasemeid ja tuvastada võimalikke probleeme, nagu liigne sumbuvus või vigased pistikud.
