EXSYS EX-44388 Liidesekaart

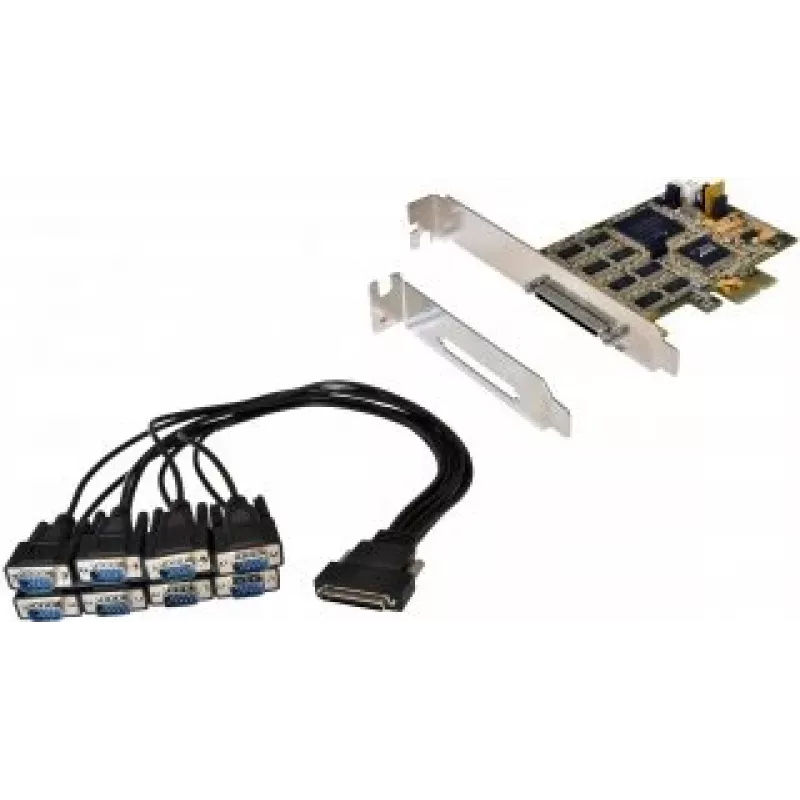

EXSYS EX-44388 PCI-Express liidesekaart pakub kaheksat jada RS-232 suure jõudlusega UART 16C1050 porti. See on loodud lisamaks kaheksa täiendavat jadaporti arvutisse, väikesesse tööjaama või serverisse PCI Express siini kaudu ning sobib madala profiiliga süsteemidele. Kaart on täielikult PCI-Express ühilduv ning väldib IRQ ja I/O aadressi konflikte. Iga jadapistiku 9. kontakti saab konfigureerima andma kas +5V või +12V toidet POS-seadmetele või toitega jadaseadmetele. Kaasas on madala profiiliga kinnitusklamber paigaldamiseks kitsastesse arvutikorpustesse.

Eelised

EX-44388 pakub kaheksat sõltumatut RS-232 porti ühel PCIe kaardil, kasutades 16C1050 suure jõudlusega UART-sid stabiilseks jadasideks. Selle PCIe ühilduvus lihtsustab paigaldamist ilma käsitsi IRQ või I/O konfigureerimiseta. Konfigureeritav 9. kontakti toitevalik (+5V või +12V) toetab POS-seadmeid ja muid toitega jadaseadmeid. Kaasasolev madala profiiliga kinnitusklamber võimaldab paigaldamist õhukestesse korpustesse.

Sobib

• Mitme jadapordi lisamiseks lauaarvutitesse
• Väikestele tööjaamadele ja serveritele, mis vajavad täiendavaid RS-232 liideseid
• Müügipunkti (POS) süsteemidele ja seadmetele, mis vajavad 9. kontakti toidet
• Manus- või tööstuslikele seadistustele PCIe laienduspesadega

Peamised tehnilised andmed

• Siiniliides: PCIe
• Portide arv: 8 × RS-232
• UART: 16C1050 suure jõudlusega
• Konfigureeritav 9. kontakti toide: +5V või +12V
• Andmebitid: 5, 6, 7 või 8
• Stopp-bitid: 1, 1,5 või 2
• Vormitegur: madal profiil (kaasas madala profiiliga kinnitusklamber)
• Mõõtmed: 89 mm (L) × 75 mm (S)
• Kaal: 1 kg

Kasutamine

Paigaldage EX-44388 vabasse PCIe pessa väljalülitatud arvutis, kinnitage kaart sobiva kinnitusklambriga (standardne või madala profiiliga) ja lülitage arvuti uuesti sisse. Käivitage süsteem; kaart on PCI-Express ühilduv ning operatsioonisüsteem peaks selle automaatselt tuvastama. Seadistage jadapordi parameetrid (edastuskiirus, andmebitid, stopp-bitid, paarsus ja voo juhtimine) oma operatsioonisüsteemis või rakendustarkvaras vastavalt seadme nõuetele. Kui toidate seadet 9. kontakti kaudu, valige enne seadme ühendamist vajalik +5V või +12V valik.

Soovitused

Kasutage varjestatud jadakaableid ja kindlaid pistikuid signaali terviklikkuse säilitamiseks tööstuslikes või elektriliselt mürastes keskkondades. Enne 9. kontakti toite sisselülitamist kontrollige seadme toitenõudeid, et vältida välisseadmete kahjustamist.
