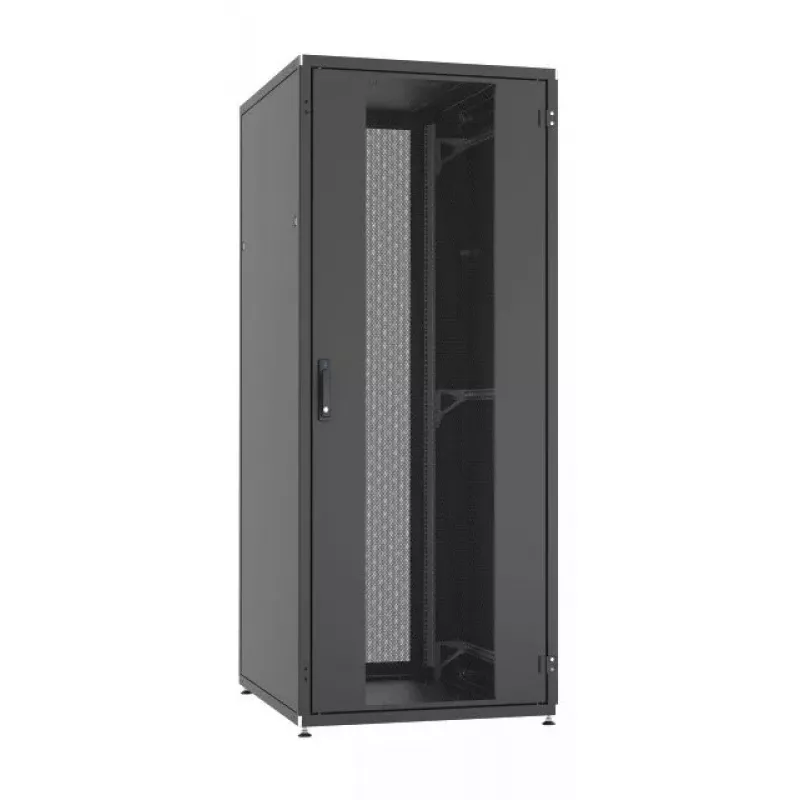

Eraldiseisev riiul EFB Elektronik PRO-4288TS.P1 42U Must 1000 kg

EFB Elektronik PRO-4288TS.P1 eraldiseisev 19" serveririiul pakub 42U paigalduskõrgust tugevas terasplekist korpuses kruvitud raamiga. Kapp on eelmonteeritud, iseventileeritav ja viimistletud musta värviga IP20 kaitsega, mis sobib serverite, kommutaatorite ja muude 19" seadmete paigutamiseks. Sees on neli galvaniseeritud, pidevalt sügavuse reguleeritavat 19" profiili (kaks ees, kaks taga) rack-ühikute vastupidise numeratsiooniga. Esi- ja tagauksed kasutavad 3-punkti pöördkäepidet (kuni 24U puhul 1-punkti) koos luku ja vahetatava profiil-poolsilindriga (30/10 mm), mis on kaasas vastavalt DIN18252 / EN 1303 standardile. Kapp sisaldab sisemist maandust ja eelmonteeritud maanduslatti taga keskel.

Eelised

Kapp tagab stabiilse kandevõime kuni 1000 kg ja paindliku seadmete paigalduse tänu sügavuse reguleeritavatele galvaniseeritud 19" profiilidele. Eemaldatavad külgpaneelid kahe riivlukuga ja valitavad uksepeatused võimaldavad mugavat juurdepääsu ja paindlikku paigaldussuunda. Mitu eelstantsitud ava katus- ja põhjaosas võimaldavad organiseeritud kaablisisestust ja ventilaatorimoodulite paigaldamist, samas kui ladustatavus ja külgnevatesse ridadesse ühendamise võimalus lihtsustavad laiendamist ja ruumiplaneerimist.

Sobib

• 19" serverite ja rack-paigaldusega võrguseadmete paigutamine
• Andmekeskused, serveriruumid ja võrgukapid kontorites
• Keskkonnad, mis vajavad organiseeritud kaablisisestust ja ventilatsiooni

Peamised tehnilised andmed

• Bränd: EFB Elektronik, Mudel: PRO-4288TS.P1
• Riiuli mahutavus: 42U
• Maksimaalne staatiline koormus: 1000 kg
• Mõõtmed (L×S×K): 800 × 800 × 1963 mm

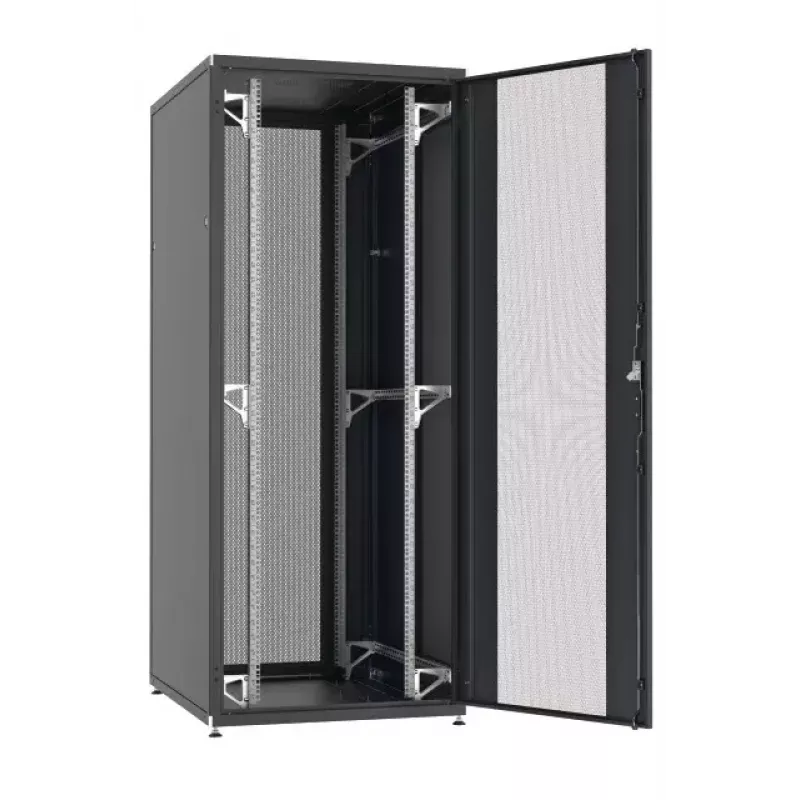

• Sisemised 19" profiilid: 4 galvaniseeritud, sügavuse reguleeritavad (2 ees, 2 taga) vastupidise RU numeratsiooniga
• Uksed: Esi- ja tagaosa 3-punkti pöördkäepidemega (kuni 24U puhul 1-punkti), lukustatavad, sh vahetatav profiil-poolsilinder 30/10 mm (DIN18252 / EN 1303)
• Kaitseklass: IP20
• Värvus: Must
• Külgpaneelid: Eemaldatavad kahe riivlukuga (lukud samade võtmetega nagu ukselukk)

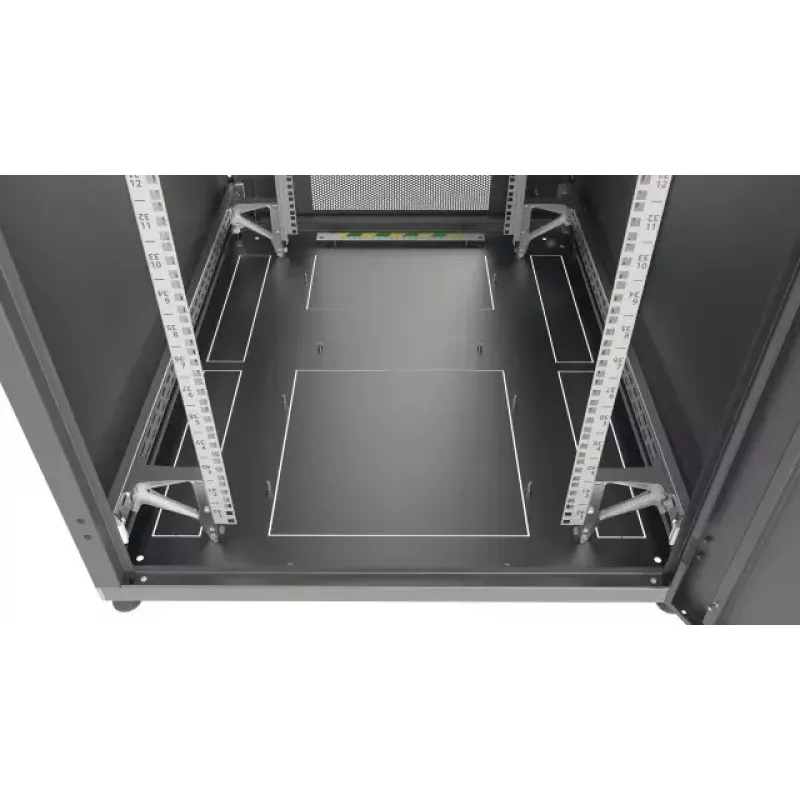

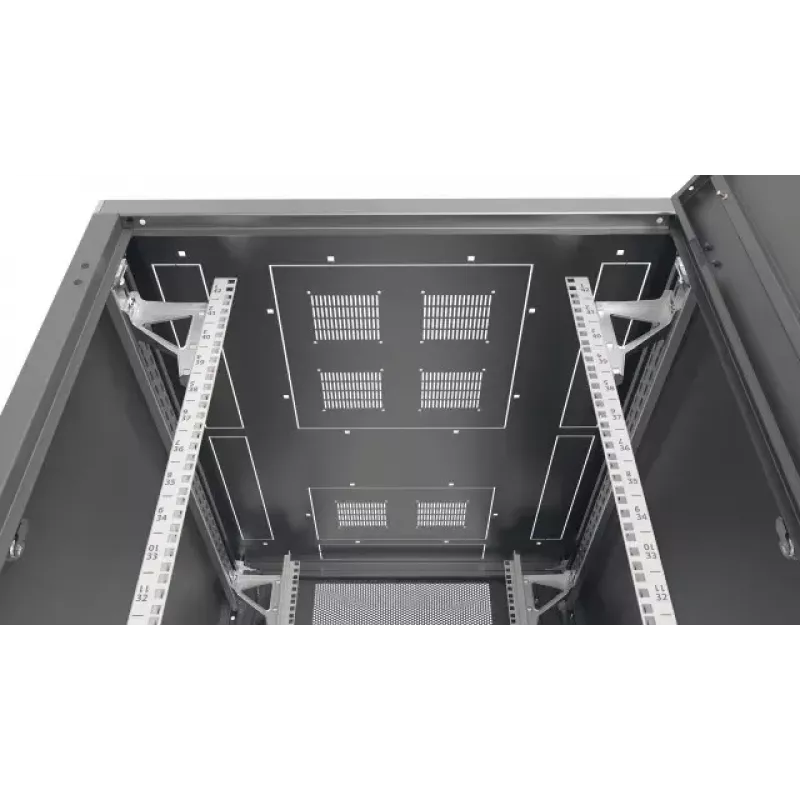

• Kaablisisestus: Katus- ja põhjaosas mitu eelstantsitud ava (450 × 90 mm), 600 mm laiuse korral ainult tagumine sisestus; võimalus ventilaatorimoodulitele
• Maandus: Kapi osade sisemine maandus; eelmonteeritud maanduslatt taga keskel

Kuidas kasutada

Aseta eraldiseisev riiul stabiilsele tasasele põrandale ja tagada piisav vaba ruum õhuvoolu ning teeninduse juurdepääsu jaoks. Paigalda 19" seadmed galvaniseeritud profiilidele, reguleerides profiili sügavust vastavalt seadme sügavusele ja kasutades kaasasolevaid RU märgistusi õigeks positsioneerimiseks. Juhtida kaablid läbi eelstantsitud avade katus- või põhjaosas ja paigaldada vajadusel ventilaatorimoodulid. Lukusta uksed ja külgpaneelid pärast paigaldamist seadmete kaitseks; profiil-poolsilindrit saab klient vahetada, kui on vaja teistsugust lukukonfiguratsiooni.

Soovitused

Enne seadmete paigaldamist veendu, et kapp on ühendatud hoone maandusega, jaota rasked seadmed ühtlaselt, et raskuskese jääks madalale, ning jäta ruumi ventilatsiooniks ja kaablihalduseks. Külgnevates ridades ühendamiseks kasuta tootja ühenduskomplekti või kindlaksmääratud M6 kruvikomplekti, kui paneelid on eemaldatud.
