Eraldiseisev rack EFB Elektronik PRO-4266GR.0D 42U 1000 kg Hall

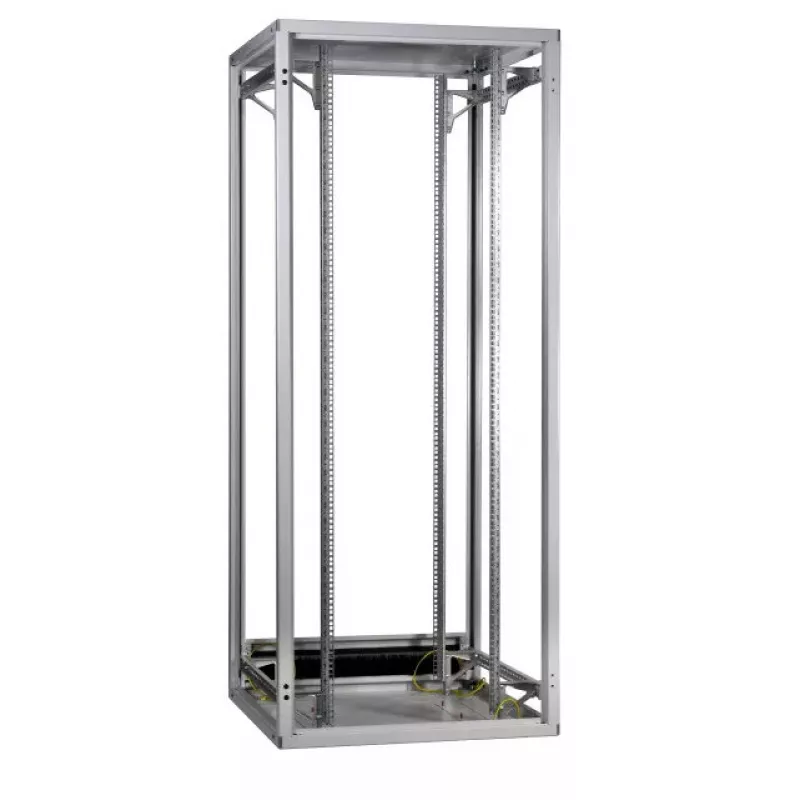

EFB Elektronik PRO-4266GR.0D on eraldiseisev 19" rackraam (42U), mis on mõeldud võrgu- ja serveriseadmete paigaldamiseks. Raam on valmistatud kruvitud terasplekist, tarnitakse täielikult eelmonteerituna ja on kavandatud iseventilatsiooniga. Ees ja taga on kumbki kaks galvaniseeritud 19" profiili (kokku neli), millel on astmeteta sügavuse reguleerimine ja rackühikute tagurpidi nummerdamine. Kapp tarnitakse ilma eesmise ja tagumise ukseta ning ilma külgpaneelideta, et võimaldada moodulkonfiguratsiooni; uksed saab hiljem paigaldada hingedega vasakule või paremale. Katusel ja põhjas on mõlemal neli eelstantsitud ava (450 x 90 mm) kaablite sisseviimiseks ja ventilaatorplokkide jaoks, 600 mm laiustel kappidel on kaablite sisseviik ainult tagant. Kõik kapi sektsioonid on sisemiselt maandatud ja kapi taga keskel on eelpaigaldatud maanduslatt.

Eelised

Kruvitud teraskonstruktsioon pakub tugevat tuge paigaldatud seadmetele, samas kui eelmonteeritud iseventilatsiooniga disain vähendab paigaldusaega. Sügavusreguleeritavad galvaniseeritud 19" profiilid mahutavad erineva sügavusega seadmeid ja tagurpidi ühikunumbrid parandavad racki korrastamist paigaldamise ajal. Ilma uste ja külgseinteta tarnimine võimaldab paindlikku kohandatud konfiguratsiooni vastavalt konkreetsetele kohanõuetele. Sisseehitatud maanduspunktid ja eelpaigaldatud maanduslatt lihtsustavad ohutut maandamist.

Sobib

• Võrgukommutaatorite, patch-paneelide ja ruuterite paigaldamiseks
• 1U–4U serverite ja salvestusseadmete paigaldamiseks
• Serveriruumidesse ja kontorivõrgu kappidesse
• Kohandatud konfiguratsioonidesse, kus uksed või külgpaneelid valitakse eraldi

Peamised spetsifikatsioonid

• Standard: 19" rackraam vastavalt DIN41494
• Racki maht: 42U
• Kandevõime: kuni 1000 kg
• Mõõtmed (L x S x K): 600 x 600 x 1963 mm
• Profiilid: 4 x 19" galvaniseeritud, sügavusreguleeritavad (2 ees, 2 taga)
• Kaitseaste: IP20
• Värv: Hall
• Tarnekomplekt: raam ilma eesmise/tagumise ukseta ja ilma külgseinteta
• Kaablite sisseviik: katusel ja põhjas 4 eelstantsitud ava (450 x 90 mm); 600 mm laiustel kappidel kaablite sisseviik ainult tagant
• Maandus: sektsioonide sisemine maandus ja eelpaigaldatud tagumine maanduslatt

Kasutamine

Asetage eraldiseisev rack tasasele pinnale ja kinnitage see vastavalt kohanõuetele. Paigaldage 19" seadmed, kasutades sügavusreguleeritavaid galvaniseeritud profiile ja sobivat kinnitusriistvara (M6 kruvikomplekt või ühenduskomplekt kõrvuti paigaldamiseks). Kui on vaja eesmisi või tagumisi uksi ja külgpaneeli, paigaldage need pärast hingede orientatsiooni valimist (vasakule või paremale). Kasutage katuses või põhjas olevaid eelstantsitud avasid kaablite juhtimiseks ja ventilaatorplokkide paigaldamiseks, kui on vaja täiendavat ventilatsiooni. Ühendage maanduslatt hoone maandussüsteemiga, et tagada ohutu töö.

Soovitused

Optimaalse õhuvoolu ja ohutu koormuse jaotuse tagamiseks jaotage seadmete kaal ühtlaselt rackühikute vahel, jätke ruumi kaabelduse ja ventilatsiooni jaoks ning veenduge, et rack on korralikult maandatud. Kõrvuti paigaldamise kavandamisel kasutage ühenduskomplekti (Art.-No. PRO-ANR0X) või M6 kruvikomplekti vastavalt vajadusele.
