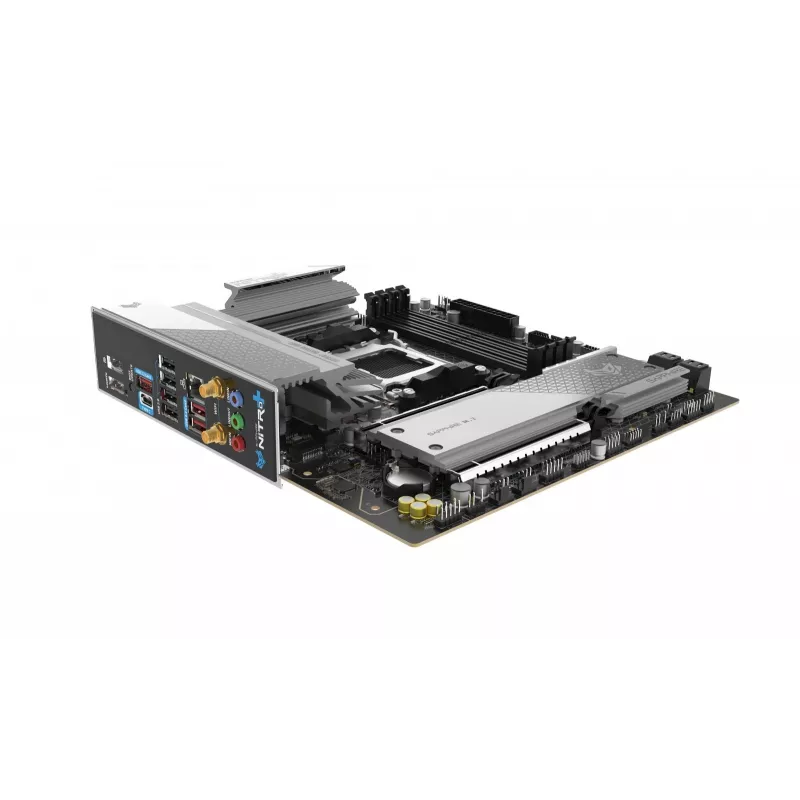

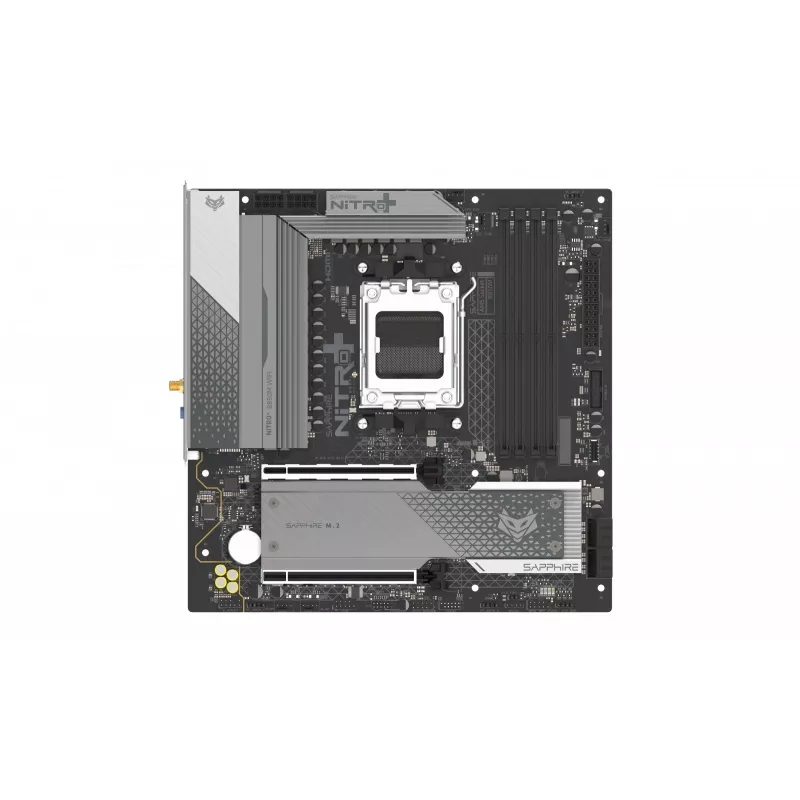

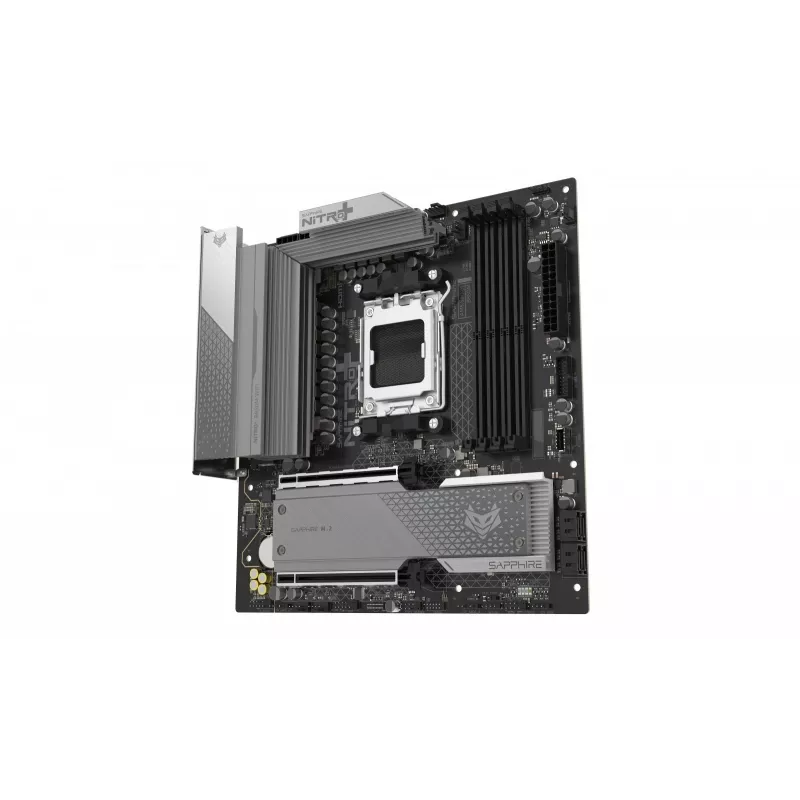

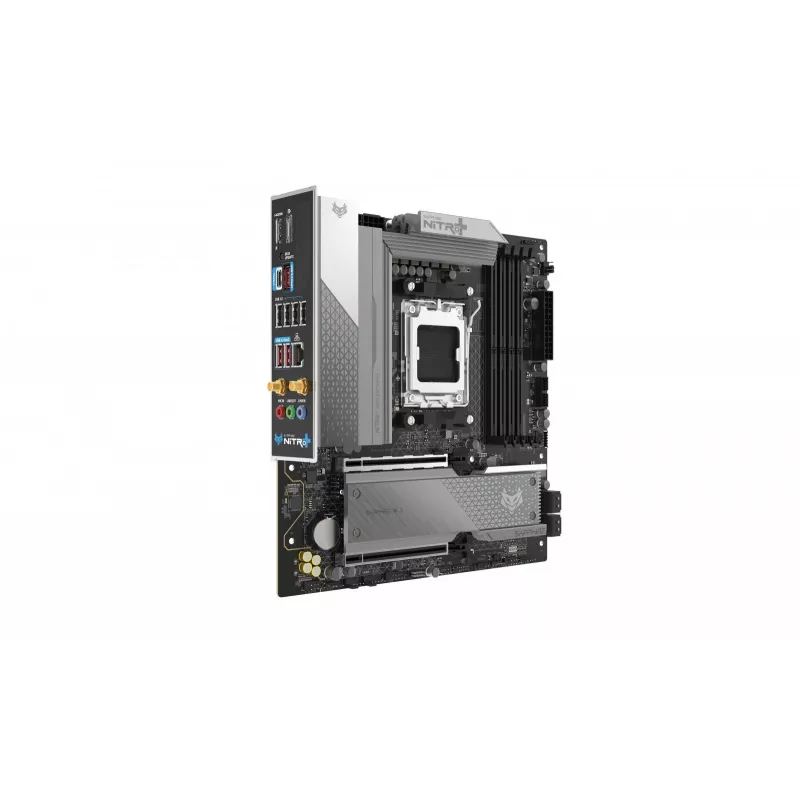

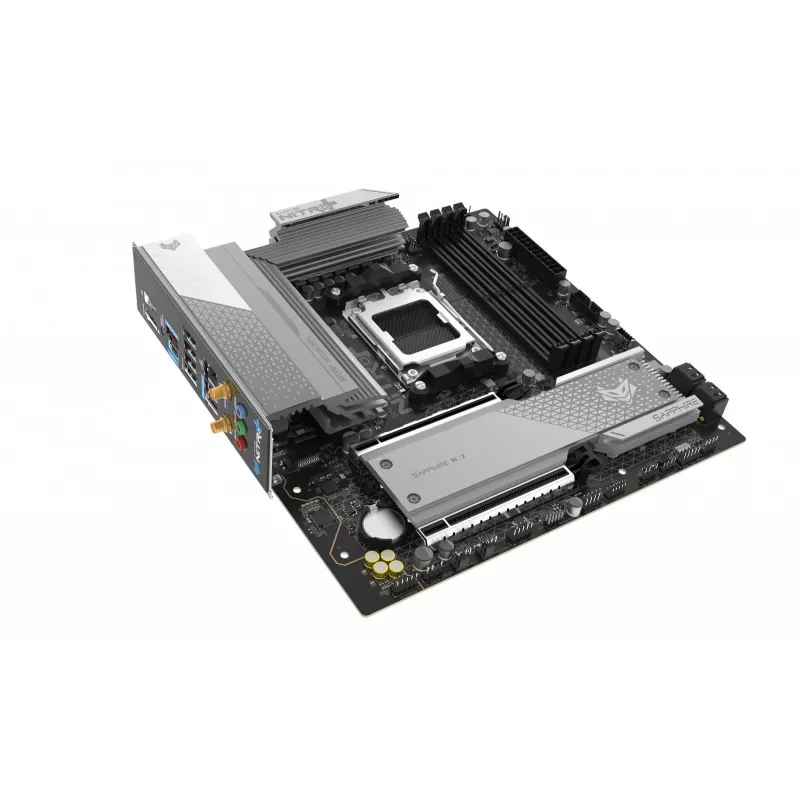

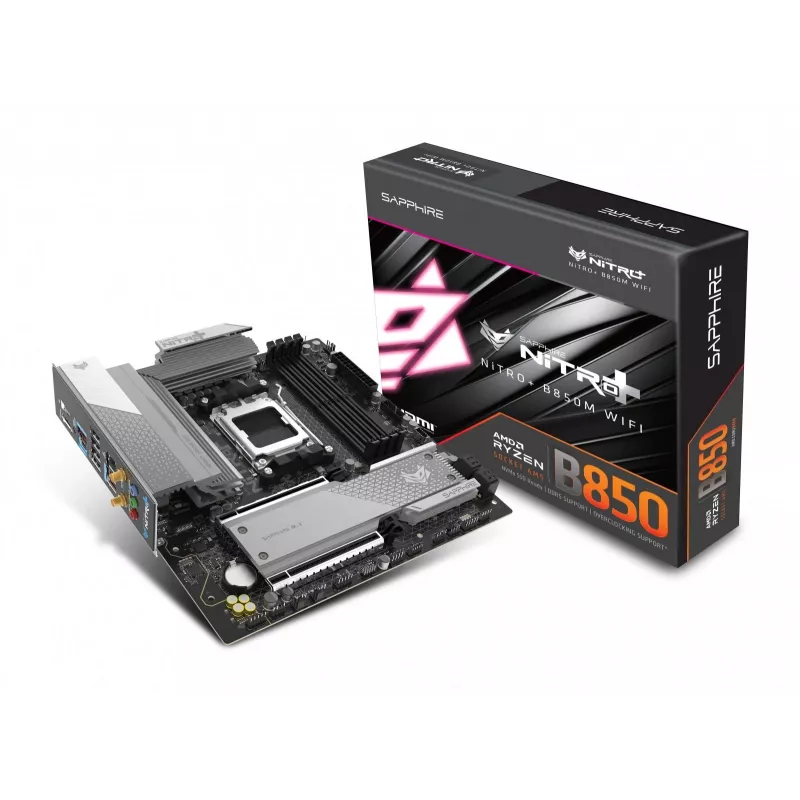

Emaplaat Sapphire NITRO+ B850M WIFI — AMD B850, Socket AM5, micro ATX, DDR5, 4x DIMM, Wi‑Fi 6, 2.5Gb LAN, 2x M.2

SAPPHIRE micro ATX B850 emaplaat toetab AMD AM5 pesaga protsessoreid, sealhulgas AMD Ryzen 7000, 8000 ja 9000 seeriaid. See on loodud kompaktsete süsteemide jaoks, mis vajavad kaasaegset ühenduvust ja mälujõudlust, pakkudes DDR5 tuge kuni 192 GB nelja DIMM pesa kaudu, PCIe 5.0 graafika- ja M.2 salvestuse jaoks, pardal 2.5 Gigabit Etherneti ning Wi‑Fi 6 ja Bluetooth 5.3 traadita võrgu jaoks.

Eelised

See emaplaat pakub tugevat toiteallika süsteemi 12+2+1 faasilise VRM disainiga ja 55A faasi kohta, et toetada suure jõudlusega AM5 protsessoreid. Täiustatud jahutus on lisatud VRM-i, M.2 pesade ja PCH-i jaoks, et säilitada stabiilsus koormuse all. Kahe kanaliga DDR5 mälu on toetatud ülekiirendamisega kuni 8000 MHz ja PCI Express 5.0 x16 võimalus tagab ühilduvuse uusimate GPU-dega. Integreeritud funktsioonid nagu Debug LED, Clear CMOS hüppaja ja tugi mitmele salvestusliidesele suurendavad hooldatavust ja uuendamise võimalusi.

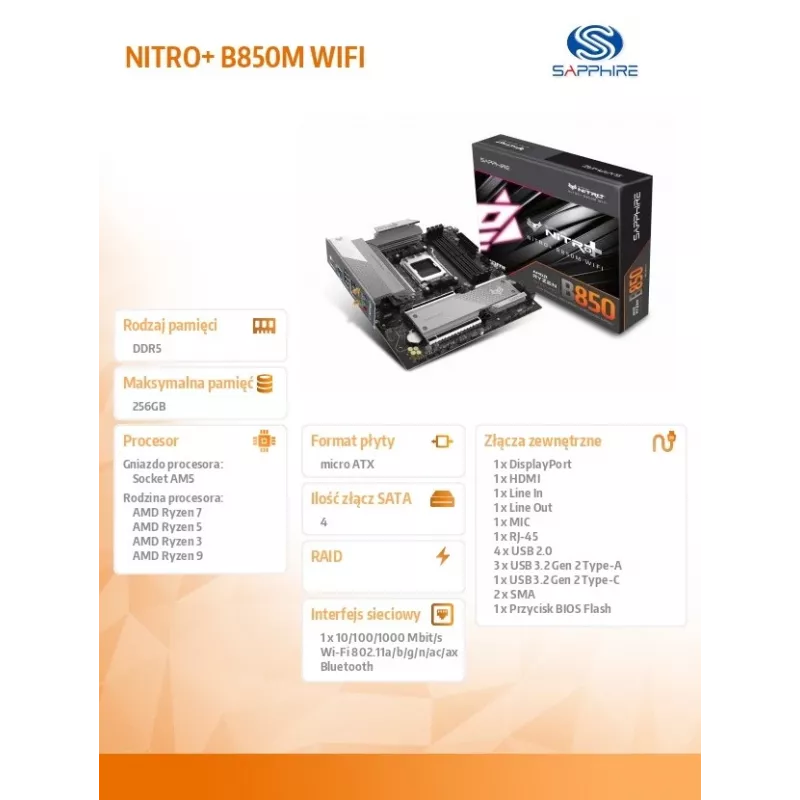

Peamised tehnilised andmed

• Protsessori pesa: AMD AM5 — toetab AMD Ryzen 7000 / 8000 / 9000 seeriaid
• Vormitegur: micro ATX (mATX)
• Kiibistik: AMD B850
• Toite disain: 12+2+1 faasiline protsessori toide, 55A faasi kohta
• Mälu: DDR5, 4 DIMM pesa, kahe kanaliga, maksimaalselt 192 GB, OC kuni 8000 MHz
• PCIe: PCI Express 5.0 x16 pesa
• Salvestus: PCIe 5.0 ja 4.0 M.2 tugi, SATA III, kuni 6 salvestusseadme tugi
• Heli: Realtek ALC897, 5.1 kanalit
• Võrk: 2.5 Gigabit Ethernet; Wi‑Fi 6 (802.11ax); Bluetooth 5.3
• Lisad: Debug LED, Clear CMOS hüppaja

Kuidas kasutada

Paigaldage emaplaat ühilduvasse micro ATX korpusesse ja monteerige AMD AM5 protsessor vastavalt protsessori paigaldusjuhistele. Sisestage DDR5 mälumoodulid sobivatesse DIMM pesadesse kahe kanaliga tööks ning ühendage salvestusseadmed M.2 pesadesse või SATA III portidesse vastavalt vajadusele. Ühendage toiteploki toitekaablid protsessori ja peamiste toitepäiste külge, ühendage esipaneeli päised ja välisseadmed ning seejärel tehke esmane BIOS-i seadistus SAPPHIRE Core BIOS-i abil. Kasutage Debug LED-i ja Clear CMOS hüppajat tõrkeotsinguks ja BIOS-i taastamiseks vajadusel.

Soovitused

Optimaalse süsteemi stabiilsuse tagamiseks ühendage emaplaat kvaliteetse toiteplokiga, mis on mõeldud teie protsessori ja GPU voolutarbe jaoks, paigaldage piisav korpuse õhuvoolu lahendus VRM-i ja M.2 alade jahutamiseks ning kasutage AM5 platvormi jaoks kinnitatud DDR5 mälukomplekte.
