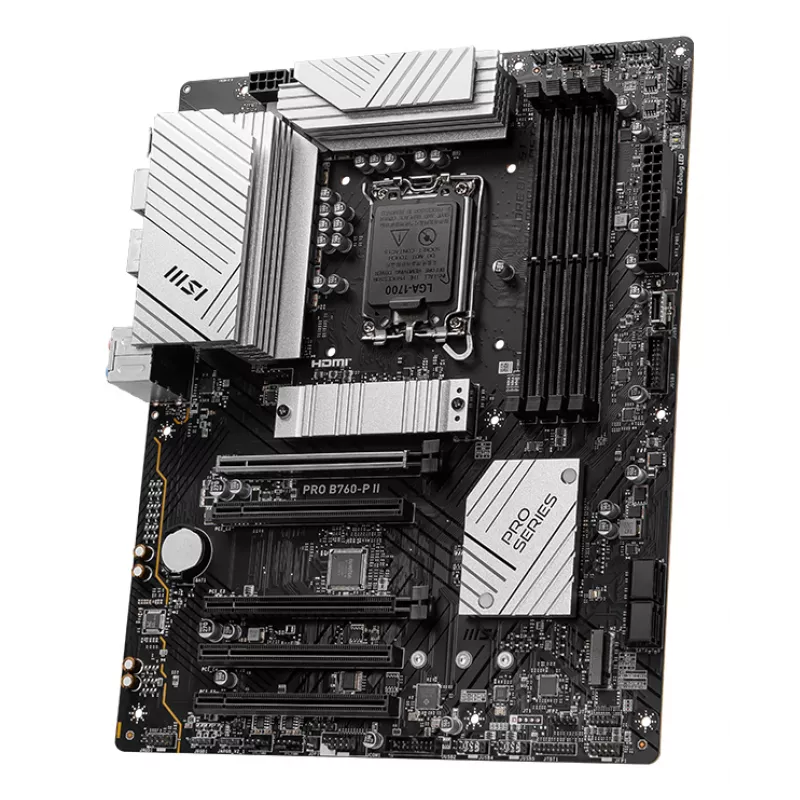

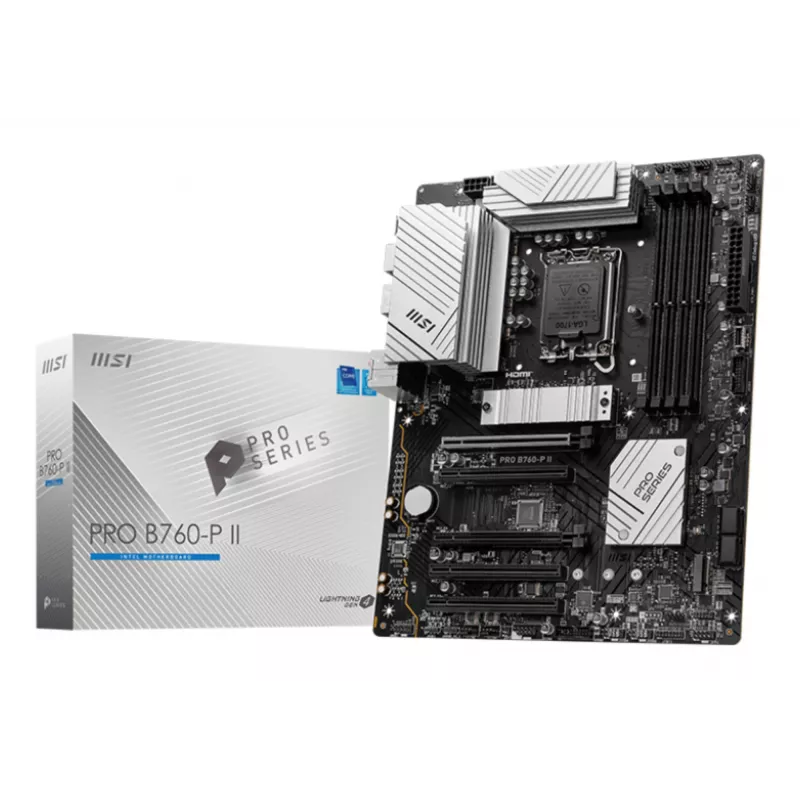

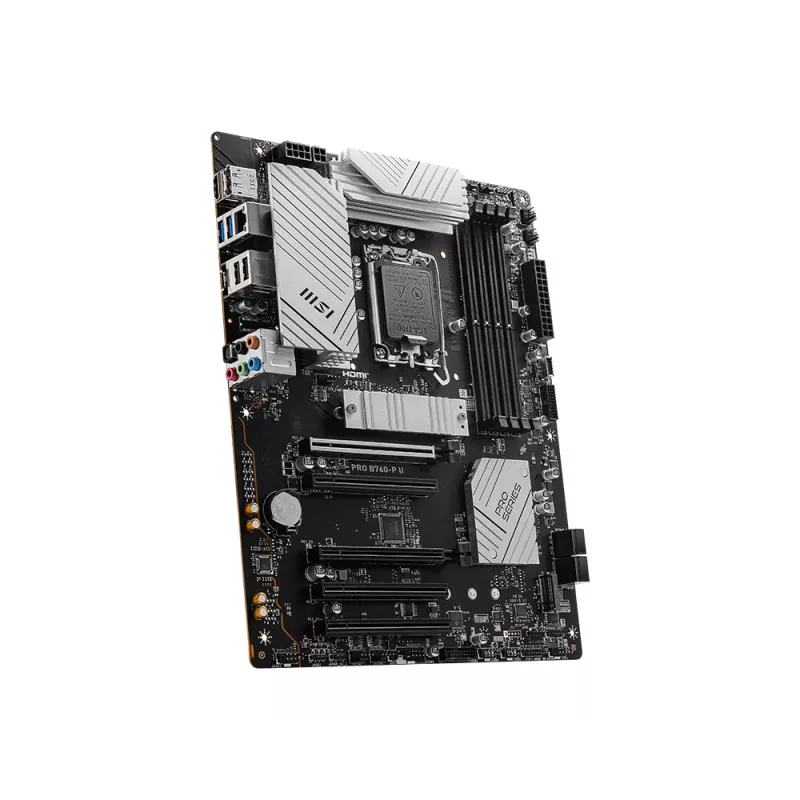

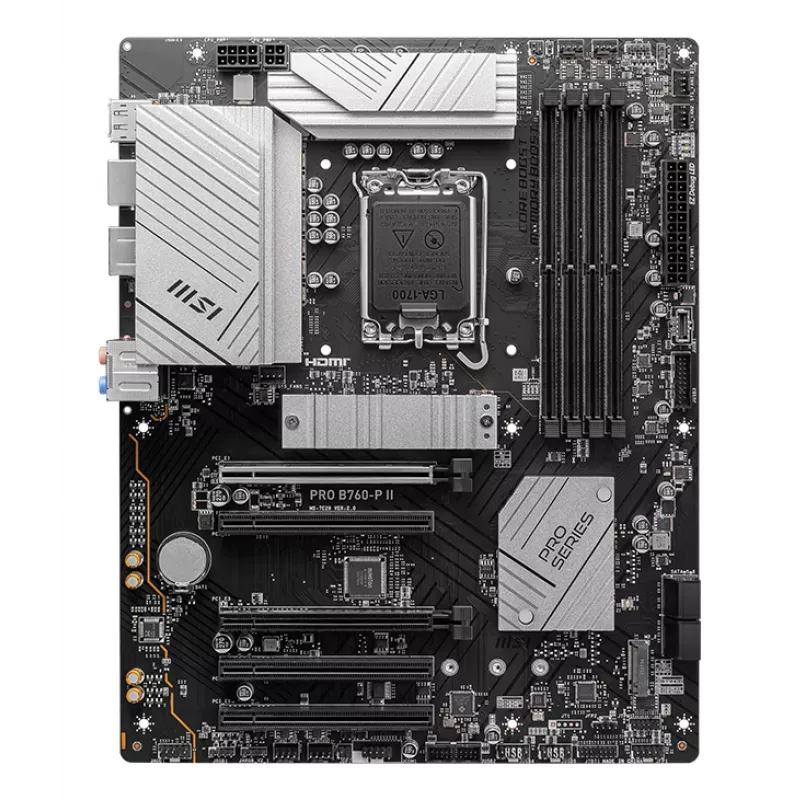

Emaplaat MSI PRO B760‑P II ATX – Intel B760, LGA 1700, DDR5, 4x DIMM, 256 GB, 2.5Gb LAN, HDMI 2.1, 2x M.2

MSI PRO B760-P II on ATX-emalaud Intel B760 kiibistikuga ja LGA 1700 pesaga, mis ühildub Intel® Celeron®, Pentium® Gold ja Core™ i3/i5/i7 protsessoritega. See toetab DDR5-mälu kuni 256 GB nelja DIMM-pesa kaudu, PCIe 4.0 ühenduvust, SATA III salvestust RAID 0/1/5/10 toega ja 2,5 Gigabitise Etherneti porti (Realtek RTL8125-BG). Usaldusväärseks soojusjuhtimiseks on plaadil suurendatud jahutusradiaatorid, tugevdatud jootepunktid ja optimeeritud tugi vesijahutusele, et säilitada stabiilne jõudlus suure koormuse all.

Eelised

Emaplaadil on pikendatud jahutusradiaator ja tugevdatud VRM-i jahutusradiaator, mis parandavad soojuse hajumist protsessori püsiva jõudluse tagamiseks. M.2 Shield Frozr kaitseb ja stabiliseerib termiliselt M.2 SSD-sid, samas kui 7W/mK termopadjad ja täiendavad drosselpadjad tagavad tõhusa soojusülekande MOSFET-idele ja drosselitele. Kiibistiku jahutusradiaator vähendab tolmu ja müra ning parandab jahutuse tõhusust. PCIe Gen4 x16 ribad pakuvad suuremat ribalaiust ja tugevdatud joodetud PCIe ühendused lisavad mehaanilist tugevust suurtele graafikakaartidele. Spetsiaalne veepumba päis toetab kuni 3 A kohandatud või AIO vesijahutuse seadistuste jaoks.

Sobib

• Keskmise ja kõrge jõudlusega lauaarvutite ehitamiseks Intel LGA 1700 protsessoritega
• Süsteemidele, mis vajavad kiiret NVMe ja SATA salvestust RAID-konfiguratsioonidega
• Töökoormustele, mis nõuavad stabiilset toiteallikat ja püsivat termilist jõudlust
• Seadistustele, mis kasutavad AIO või kohandatud vesijahutussüsteeme

Peamised tehnilised andmed

• Vormitegur: ATX
• Kiibistik: Intel B760
• Protsessori pesa: LGA 1700 (Intel® Celeron®, Pentium® Gold, Core™ i3/i5/i7)
• Mälu: DDR5, 4 DIMM-pesa, kuni 256 GB
• Laiendus: PCI Express 4.0 (x16), tugevdatud joodetud ühendused
• Salvestus: M.2 koos M.2 Shield Frozr, SATA III, RAID 0/1/5/10
• LAN: 2,5 Gigabitine Ethernet (Realtek RTL8125-BG)
• Jahutus: pikendatud jahutusradiaatorid, kiibistiku jahutusradiaator, 7W/mK termopadjad, spetsiaalne veepumba päis (kuni 3 A)

Kuidas kasutada

Paigaldage LGA 1700 protsessor pesasse vastavalt protsessori tootja juhistele, asetage DDR5 DIMM-id pesadesse vastavalt emaplaadi juhendile ja kinnitage salvestusseadmed M.2-pesadesse või SATA-pistikute külge. Kinnitage laienduskaardid PCIe-pesadesse tugevdatud kronsteinide ja jootepunktide abil. Ühendage korpuse ja protsessori ventilaatorid või veepump ettenähtud päistega ning kandke termopadjad või jahutusradiaatorid ainult juhendis määratud kohtadesse. Seadistage BIOS-i sätted mälu, salvestuse RAID-i ja käivitusjärjekorra jaoks enne operatsioonisüsteemi installimist.

Soovitused

Parima termilise tulemuse saavutamiseks tagage hea korpuse õhuvool või kasutage AIO/kohandatud vesijahutust; veenduge, et M.2 SSD on korralikult M.2 Shield Frozri all paigas, ning hoidke BIOS-i ja draiveri püsivara ajakohasena, et säilitada stabiilsus ja jõudlus.
