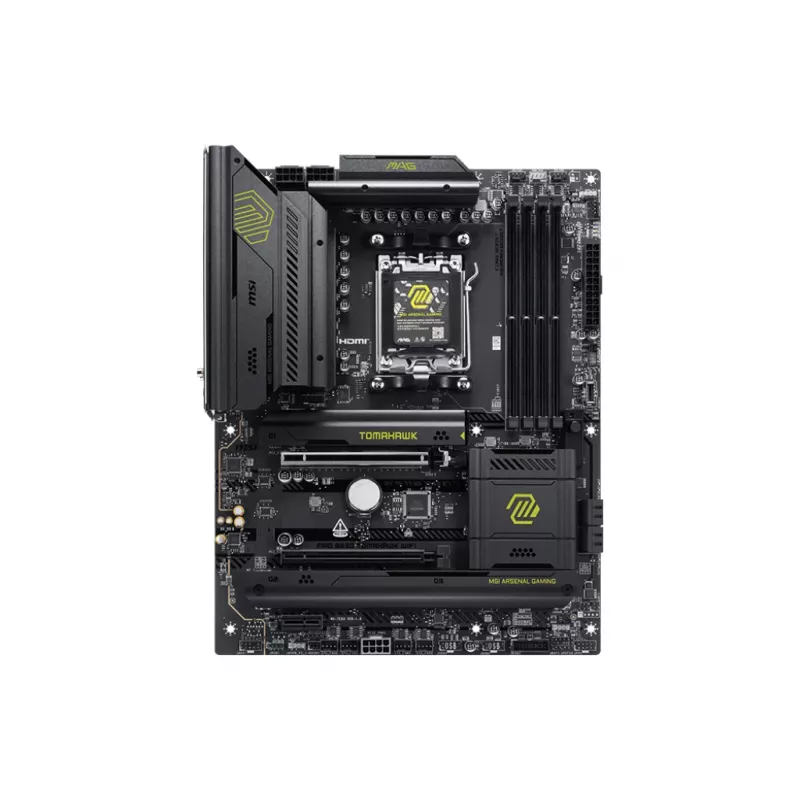

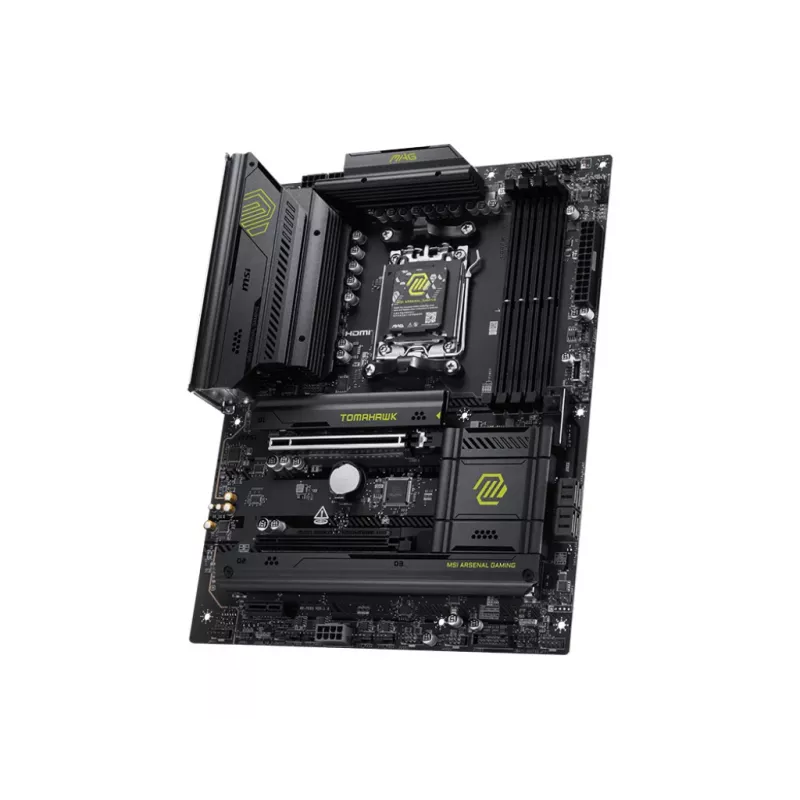

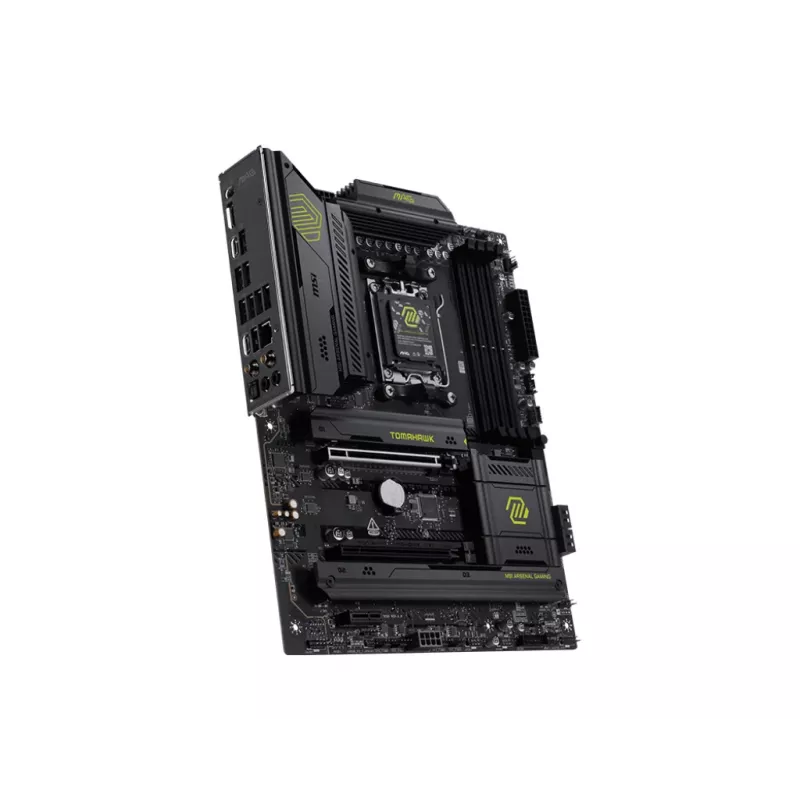

Emaplaat MSI MAG B850 TOMAHAWK WIFI, AMD B850, Socket AM5, ATX, DDR5, 4× DIMM, kuni 256 GB, 5 GbE, Wi‑Fi 7

MSI MAG B850 TOMAHAWK WIFI on ATX-emaplaat Socket AM5 protsessoritele, mis põhineb AMD B850 kiibistikul. See toetab AMD Ryzen 7000/8000/9000 seeria lauaarvutiprotsessoreid, nelja DDR5 DIMM pesa kuni 256 GB, M.2 ja SATA III salvestust RAID-toega, ühte PCIe x16 pesa PCIe 5.0 võimekusega, integreeritud 5 Gigabit Ethernetit ja Wi‑Fi 7 (802.11be). Plaat sisaldab tugevat VRM-disaini, kaasaegset ühenduvust, sealhulgas USB 20 Gbps porte, ja mitmeid EZ DIY funktsioone paigaldamise ja hoolduse lihtsustamiseks.

Eelised

Emaplaat ühendab 14+2+1 digitaalse toitefaasi disaini kahe 8-kontaktilise protsessori toitepistikuga ja 80A Smart Power Stage'iga, et pakkuda stabiilset toidet kõrgetasemelistele AMD Ryzen protsessoritele. OC Engine võimaldab sõltumatut baaskella juhtimist peenemaks kiirendamise häälestuseks, samal ajal kui PCB Fabric Technology parandab signaali terviklikkust ja termilist stabiilsust. Sisseehitatud Wi‑Fi 7 ja 5 Gigabit Ethernet pakuvad kiiret võrguühendust ning mitmed EZ DIY elemendid (tööriistavaba M.2 klamber, varjestatud M.2, EZ PCIe vabastus ja EZ antenn) muudavad komponentide paigaldamise ja uuendamise mugavamaks.

Sobib

• Mänguarvutitele, mis kasutavad AMD Ryzen 7000/8000/9000 seeria protsessoreid
• Suure jõudlusega lauaarvutitele, mis nõuavad PCIe 5.0 ja kiiret NVMe salvestust
• Tööjaamadele, mis vajavad stabiilset toidet ja mitut salvestusdraivi RAIDiga
• Süsteemidele, mis vajavad kaasaegset võrguühendust: Wi‑Fi 7 ja 5 Gigabit Ethernet

Peamised tehnilised andmed

• Vormitegur: ATX
• Kiibistik: AMD B850
• Pesa: Socket AM5 (toetab AMD Ryzen 7000/8000/9000 seeriat)
• Mälu: 4× DDR5 DIMM pesa, kuni 256 GB, kahe kanaliga, DDR5 8200+ MT/s (OC)
• Toitedisain: 14+2+1 digitaalset toitefaasi, kaks 8-kontaktilist protsessori toitepistikut, 80A Smart Power Stage
• Laiendus: 1× PCIe x16 (PCIe 5.0 valmis)
• Salvestus: Lightning Gen 5 x4 M.2, mitu M.2 pesa, SATA III, RAID tugi (0/1/10)

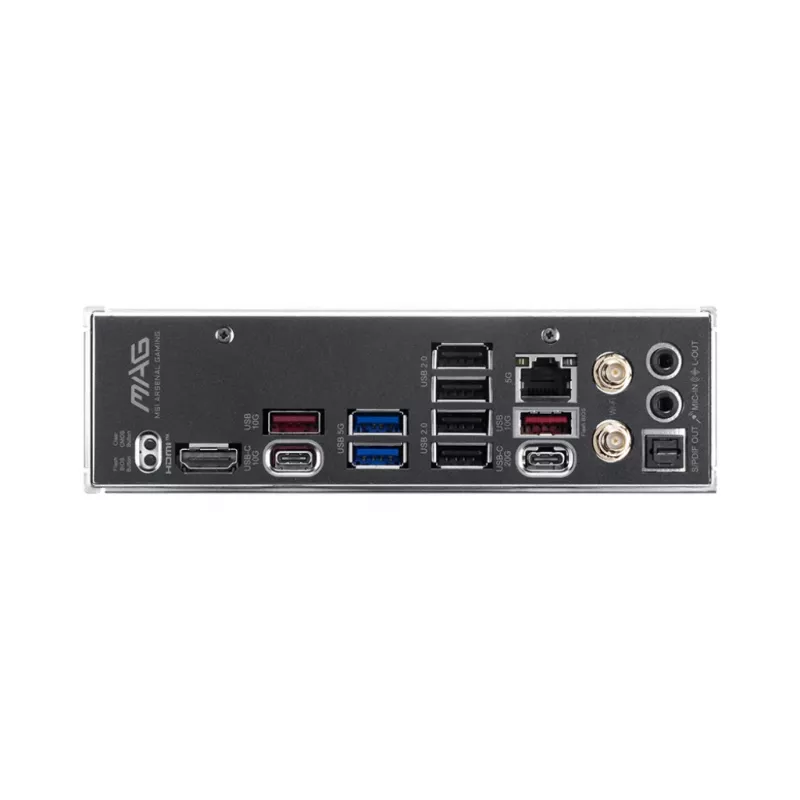

• Võrguühendus: 5 Gigabit Ethernet ja Wi‑Fi 7 (802.11be), Bluetooth 5.4
• Heli: Realtek ALC4080, 7.1 kanalit (Audio Boost 5)
• BIOS: UEFI, 512 Mbit; ACPI versioon 6.5

Kasutusjuhend

Paigaldage emaplaat ATX-ühilduvasse korpusesse, ühendage kaks 8-kontaktilist protsessori toitepistikut ja süsteemi toide, sisestage toetatud AM5 protsessor ja paigaldage sobiv protsessori jahuti. Täitke kuni neli DDR5 mälumoodulit vastavalt emaplaadi juhendile kahe kanaliga tööks. Paigaldage M.2 SSD-d, kasutades EZ M.2 Shield Frozr II ja EZ M.2 Clip II tööriistavabaks kinnitamiseks, kus see on rakendatav, ja ühendage SATA draivid SATA III portidesse, kui vaja. Ühendage esipaneeli USB USB-C, PCIe seadmed ja seadistage salvestus RAID UEFI BIOS-i kaudu. Kasutage kaasasolevat EZ antenni Wi‑Fi 7 jaoks ja siduge Bluetooth-seadmed operatsioonisüsteemi või BIOS-i utiliitide kaudu.

Soovitused

Stabiilse jõudluse tagamiseks suure tuumade arvuga Ryzen 9000 seeria protsessoritega kasutage kvaliteetseid 80 PLUS reitinguga toiteallikaid, veenduge, et mõlemad 8-kontaktilised protsessori toitepistikud on ühendatud, ja paigaldage mälumoodulid soovitatud pesadesse kahe kanaliga tööks. Uuendage UEFI BIOS ja MSI Centeri utiliidid uusimatele versioonidele, et võimaldada AI funktsioone ja optimaalset seadme ühilduvust.
