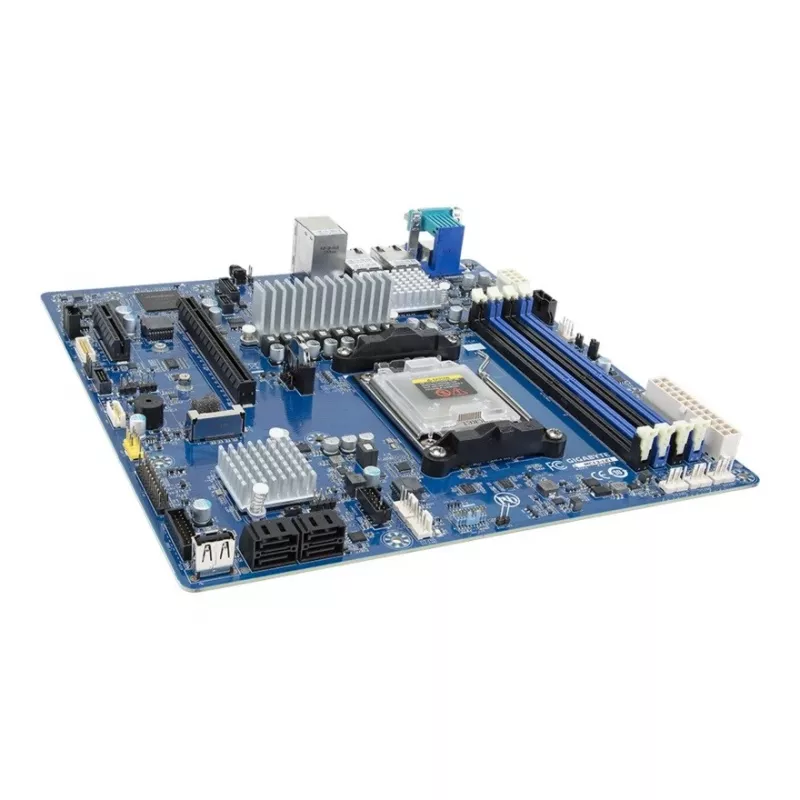

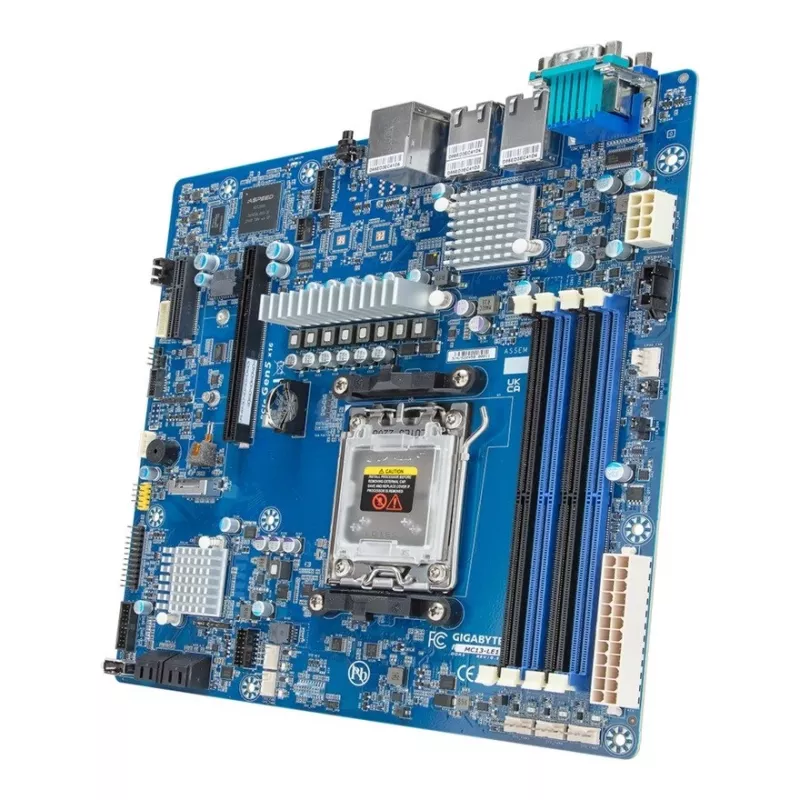

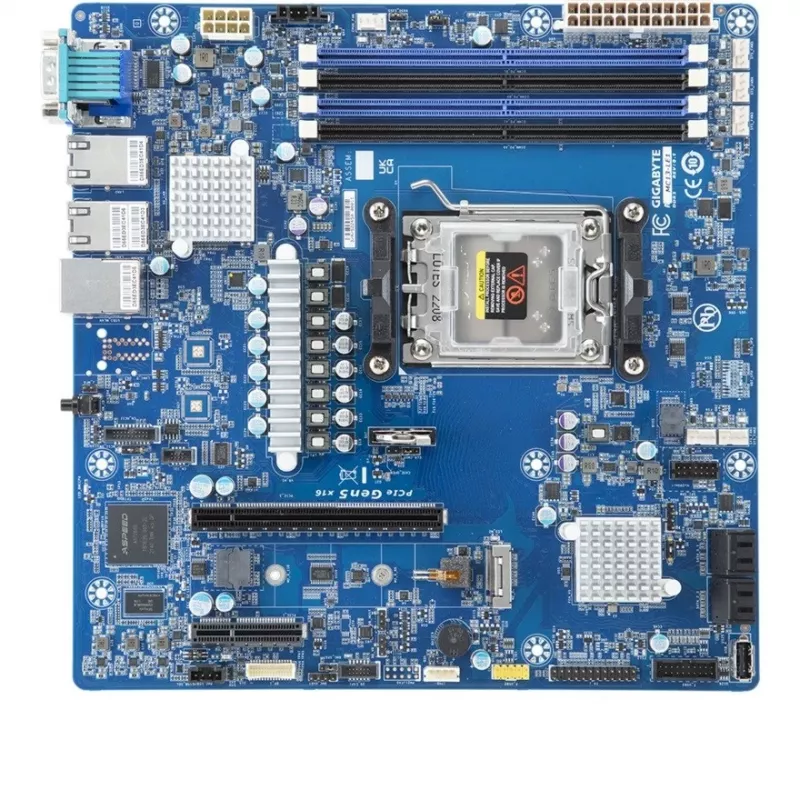

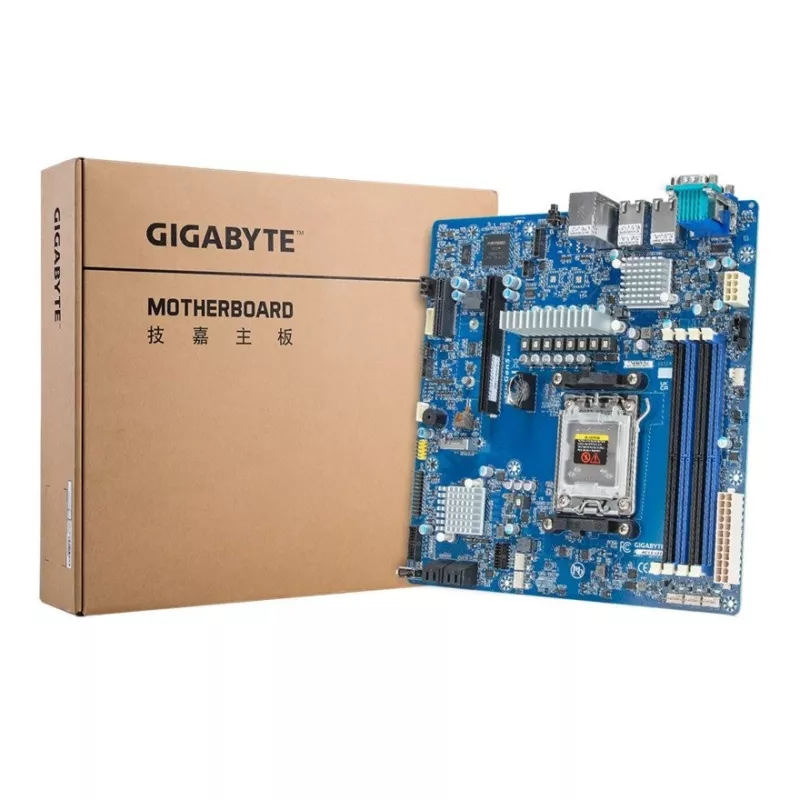

Emaplaat GIGABYTE MC13-LE1 B650E microATX AMD AM5-le (Ryzen 7000/9000, DDR5, 4x DIMM, 10Gb LAN, 2x RJ-45, 4x SATA III, M.2, RAID)

GIGABYTE MC13-LE1 on microATX emaplaat, mis põhineb AMD B650E kiibistikul ja on mõeldud Socket AM5 protsessoritele. See toetab AMD Ryzen 7000 seeria protsessoreid ja ühilduvaid AM5 protsessoreid, pakub kahe kanaliga DDR5 mälu neljas DIMM pesas koos ECC ja mitte-ECC ühilduvusega ning pakub mitmesuguseid ühenduvus- ja salvestusvõimalusi, mis on suunatud serveri- ja tööjaamakasutusele.

Eelised

Plaat pakub PCIe Gen5 x16 ja PCIe Gen4 x4 laienduspesasid kaasaegsetele lisakaartidele, integreeritud 10 Gigabit Ethernet kahe RJ-45 pordiga ning M.2 ja SATA III salvestustuge koos RAID 1 võimekusega. See sisaldab mitmeid sisemisi pistikuid, nagu USB 3.2 Gen2x2, USB 3.2 Gen1, USB 2.0, viis korpuse ventilaatori päist ja standardsed ATX toitepistikud, säilitades samas kompaktse microATX vormiteguri.

Sobib

• Kompaktsetele serveri- või tööjaamaehitistele
• AMD Ryzen 7000-seeria lauaarvutisüsteemidele
• Süsteemidele, mis vajavad 10Gb Ethernet ühenduvust
• Salvestuslahendustele, mis kasutavad M.2 ja SATA draive koos RAID 1-ga

Peamised tehnilised andmed

• Kiibistik: AMD B650E
• Vormitegur: microATX (244 × 244 mm)
• Protsessori pesa: Socket AM5, ühe protsessori tugi
• Toetatud protsessorid: AMD Ryzen 7000 seeria (AM5 ühilduv)
• Mälu: 4 × DDR5 DIMM pesa, kahe kanaliga, kuni 4000 MT/s, ECC ja mitte-ECC tugi
• Võrk: integreeritud 10 Gigabit Ethernet, 2 × RJ-45 LAN porti
• Salvestusliidesed: M.2 ja 4 × SATA III porti, RAID 1 tugi
• Laiendus: 1 × PCIe Gen5 x16 pesa, 1 × PCIe Gen4 x4 pesa
• Sisemine I/O: 1 × USB 3.2 Gen2x2 pistik, 1 × USB 3.2 Gen1 päis, 2 × USB 2.0 päist, 5 × korpuse ventilaatori pistikut, protsessori ventilaatori pistik, 24-kontaktiline ATX toide
• Tagumine I/O: 2 × USB 3.2 Gen1 Type-A porti, VGA (D-Sub), COM-port, halduse LAN-port, 2 × RJ-45 Ethernet
• Toetatud OS: Windows 11 x64

Kasutamine

Paigaldage ühilduv Socket AM5 protsessor ja täitke kuni neli DDR5 DIMM-moodulit vastavalt emaplaadi juhendile, et võimaldada kahe kanaliga mälu. Ühendage 24-kontaktiline ATX- ja protsessori toitepistikud, kinnitage salvestusseadmed M.2 pesadesse või SATA III portidesse ja seadistage vajadusel BIOS-is RAID 1. Kasutage PCIe Gen5 x16 või Gen4 x4 pesasid laienduskaartide jaoks ning ühendage võrgu- ja väliskaablid tagumiste I/O portidega. Tagage piisav jahutus, ühendades korpuse ventilaatorid ettenähtud päistesse.

Soovitused

Ärge võtke emaplaati osadeks, et vältida kahjustusi ja garantii kaotust. Järgige emaplaadi juhendit protsessori jahuti kinnitamise, mälumoodulite paigaldusjärjekorra ja BIOS-i seadete osas, et tagada stabiilne töö.
