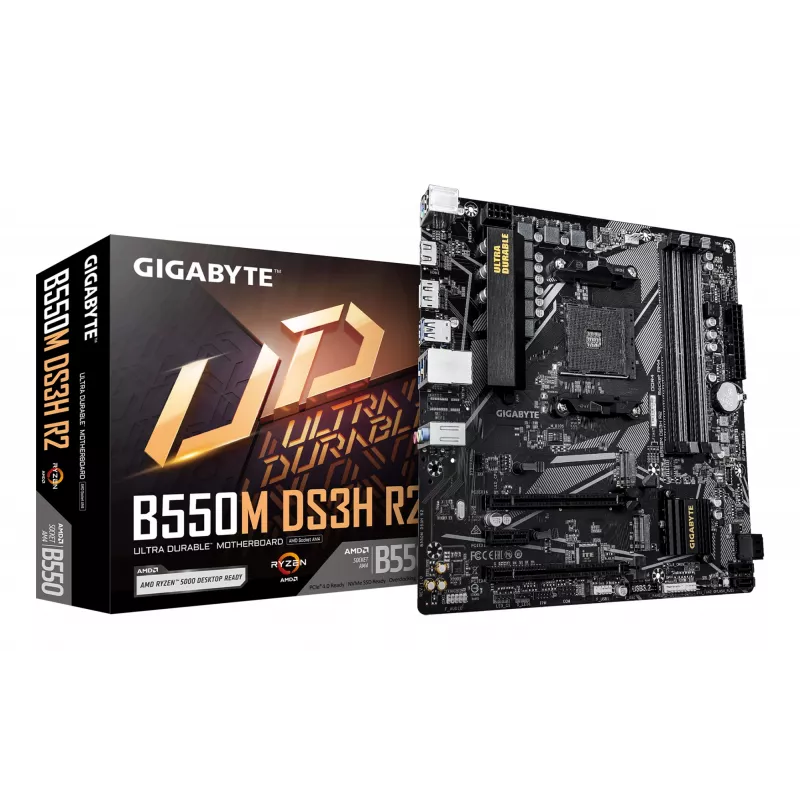

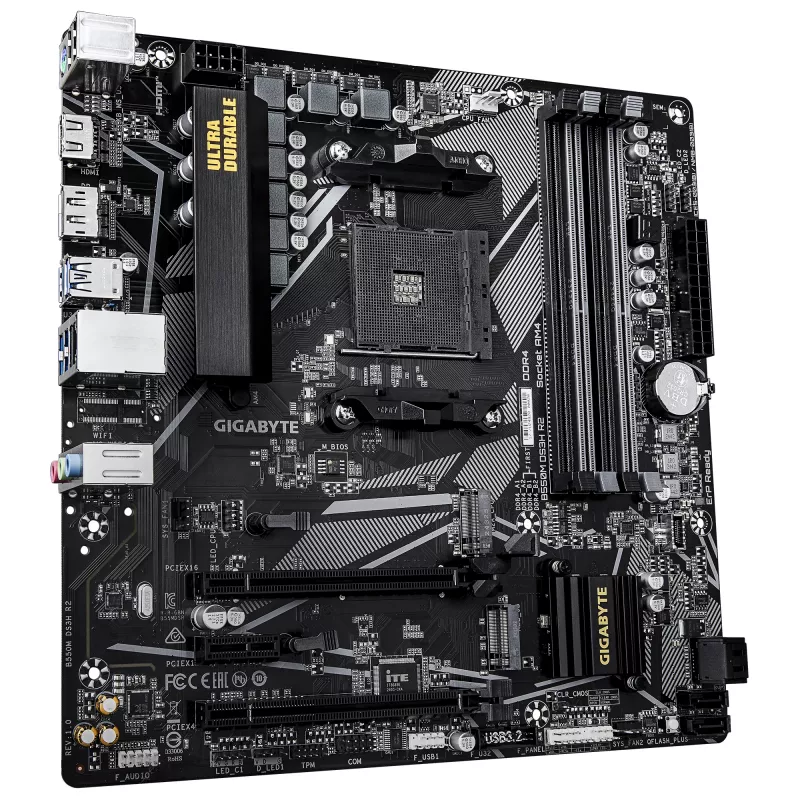

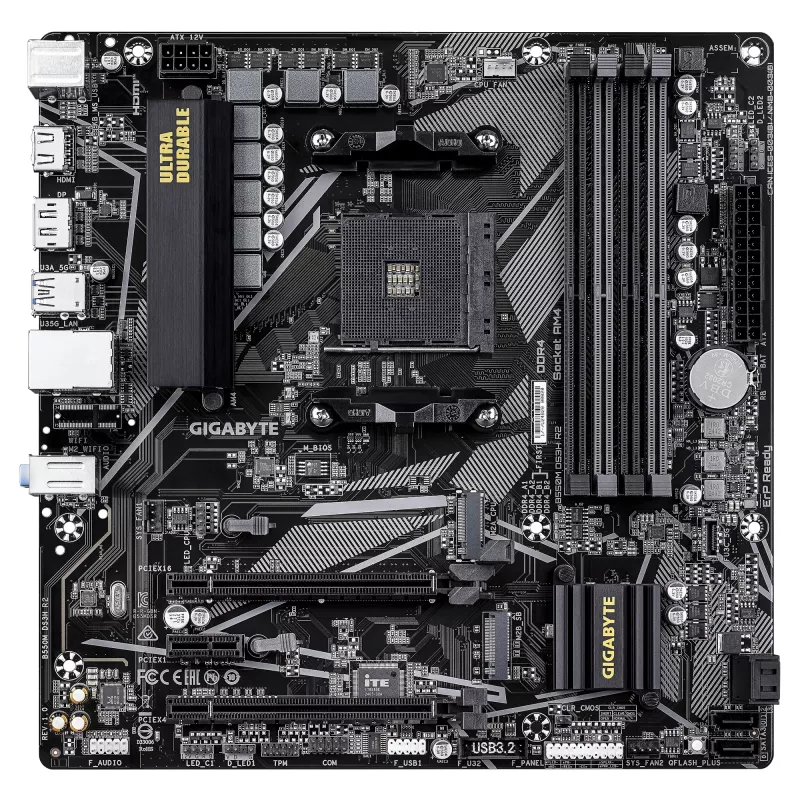

Emaplaat GIGABYTE B550M DS3H R2, B550, Socket AM4, Micro ATX

GIGABYTE B550M DS3H R2 on Micro ATX emaplaat, mis põhineb AMD B550 kiibistikul, mõeldud Socket AM4 protsessoritele ja toetab AMD Ryzen 5000 seeria protsessoreid. Sellel on 5+3 faasiga VRM disain, neli DDR4 mälupesa kogumahuga kuni 128 GB ja ülekiirendamise tugi kuni 4733 MHz (O.C.), üks PCIe 4.0 x16 pesa, üks PCIe 3.0 x1 pesa, kaks M.2 pesa (sh vähemalt üks PCIe 4.0 võimeline M.2) ja mitu SATA III porti paindlike salvestuskonfiguratsioonide jaoks. Ühenduvus hõlmab 1 GbE LAN-i ja USB 3.2 Gen 1 porte, muutes selle Micro ATX emaplaadi sobivaks kompaktsetele jõudluslikele lauaarvutitele.

Eelised

Emaplaat ühendab B550 kiibistiku funktsioonid kompaktse Micro ATX vormiteguriga, pakkudes PCIe 4.0 tuge järgmise põlvkonna graafika- ja NVMe salvestusseadmetele, säilitades samal ajal mitu SATA ja M.2 võimalust. Selle 5+3 faasiga VRM topoloogia ja neli mälupesa võimaldavad stabiilset toiteedastust ja kuni 128 GB DDR4 mälumahtu, toetades kõrgema sagedusega mooduleid süsteemi reageerimisvõime parandamiseks. Sisseehitatud 1 GbE LAN ja USB 3.2 Gen 1 tagavad standardse juhtmega võrguühenduse ja kiire välisseadmete ühenduvuse.

Sobib

• Kompaktsed mänguarvutid, mis kasutavad AMD Ryzen 5000 seeria protsessoreid
• Kodu- või kontorilauaarvutid, mis vajavad mitut salvestusseadet (M.2 + SATA)
• Eelarvesõbralikud sisuloomissüsteemid kuni 128 GB DDR4 RAM-iga
• Uuendused vanematelt AM4 platvormidelt PCIe 4.0 võimelistele salvestus- ja graafikaseadmetele

Peamised tehnilised andmed

• Vormitegur: Micro ATX
• Kiibistik: AMD B550
• Pesa: AM4 (toetab AMD Ryzen 5000 seeria protsessoreid)
• Toite disain: 5+3 faasiga VRM
• Mälu: 4 × DDR4 pesa, kuni 128 GB, kuni 4733 MHz (O.C.)
• Laienduspesad: 1 × PCIe 4.0 x16, 1 × PCIe 3.0 x1
• Salvestus: 1× (või rohkem) M.2 pesa PCIe 4.0 toega, täiendavad M.2 ja SATA III pordid
• LAN: 1 GbE
• USB: USB 3.2 Gen 1 pordid tagapaneelil
• Kaal: 0,87 kg

Kuidas kasutada

Paigaldage emaplaat ühilduvasse Micro ATX korpusesse, asetage AM4-ühilduv protsessor ja paigaldage sobiv protsessori jahuti. Paigutage DDR4 moodulid nelja DIMM pesasse vastavalt emaplaadi juhendile kahe kanaliga tööks ning vajadusel paigaldage graafikakaart PCIe 4.0 x16 pesasse. Ühendage M.2 SSD(d) ja SATA kettad salvestuseks ning kinnitage esipaneeli päised, toiteploki ühendused ja tagapaneeli seadmed. Seadistage BIOS/UEFI sätted, et tuvastada paigaldatud mälu ja salvestus, lubage XMP/DOCP või käsitsi sageduse seaded DDR4 ülekiirendamiseks ning vajadusel uuendage püsivara.

Soovitused

Stabiilse jõudluse tagamiseks kasutage kvaliteetset toiteplokki, tagage korralik korpuse õhuvool ja konsulteerige emaplaadi juhendiga kõrgsagedusliku mälu või mitme M.2 ketta paigaldamisel. Uuendage draiverid ja BIOS GIGABYTE'i uusimatele versioonidele, et tagada täielik ühilduvus Ryzen 5000 seeria protsessorite ja PCIe 4.0 seadmetega.
