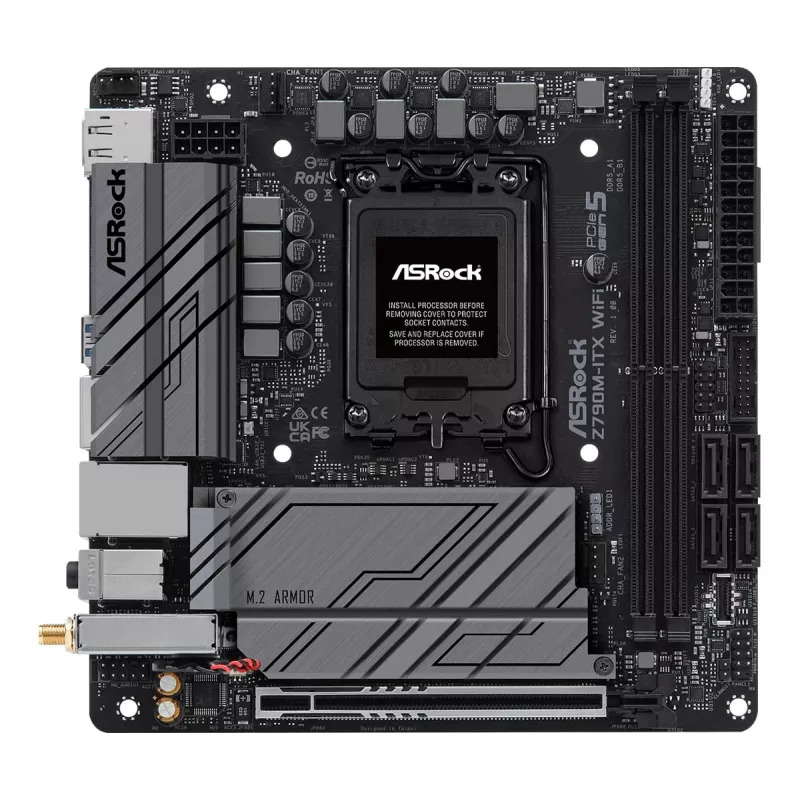

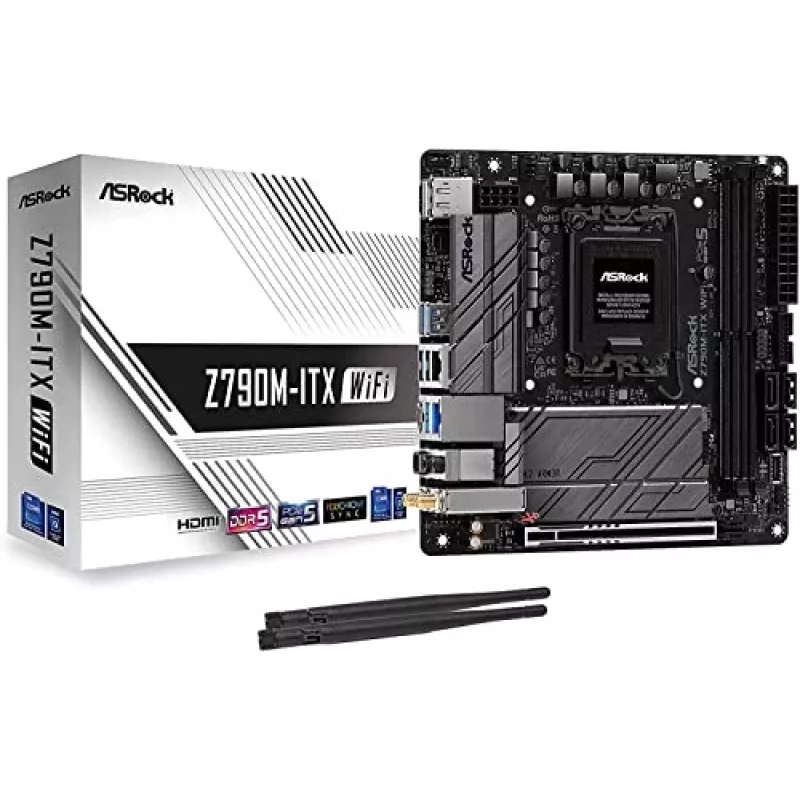

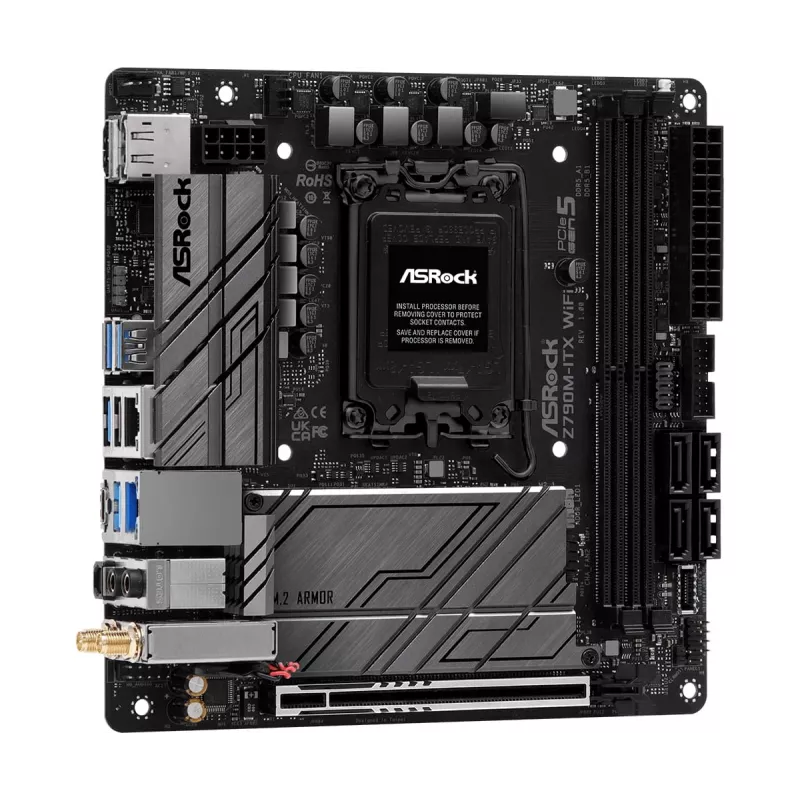

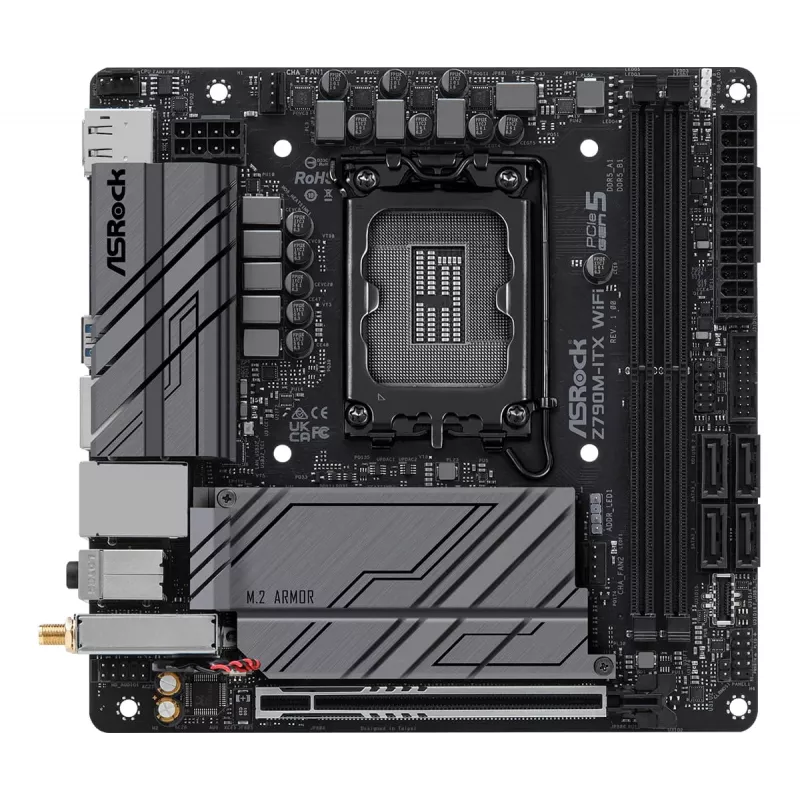

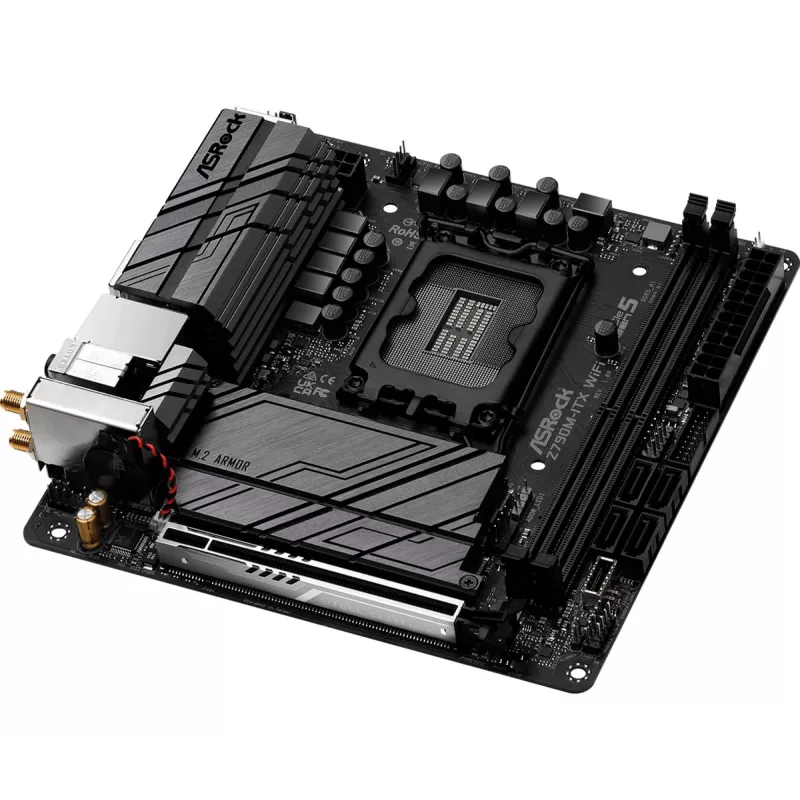

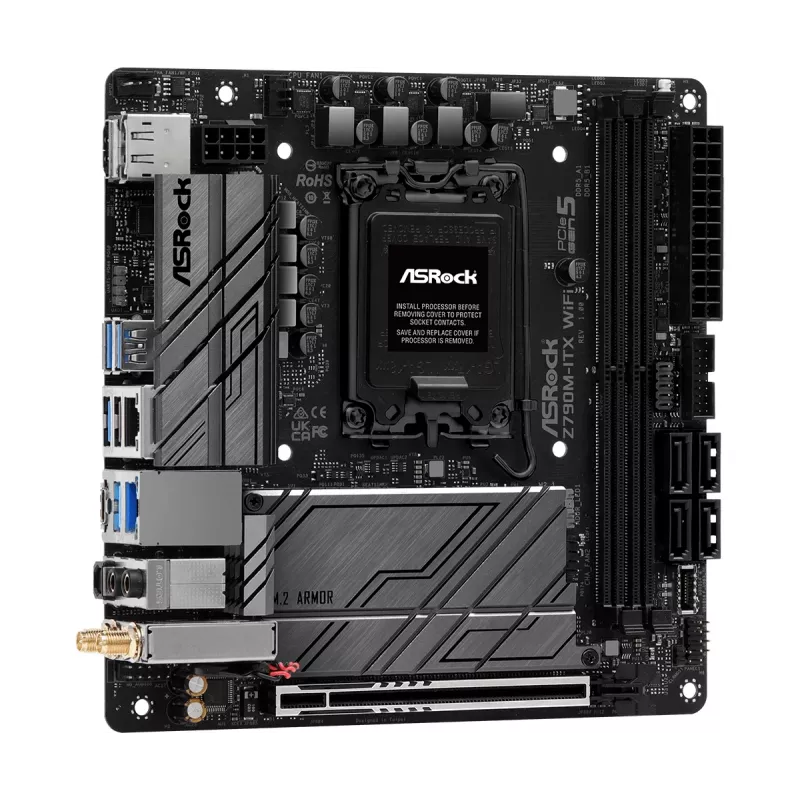

Emaplaat ASRock Z790M-ITX WiFi — Intel Z790, LGA 1700, mini ITX, DDR5, 2x DIMM, 64 GB, 2,5Gb LAN, Wi‑Fi 6E

Dr. MOS integreeritud toiteaste tagab optimeeritud sünkroonse buck-set pinge reguleerimise emaplaatidele, pakkudes suuremat voolu faasi kohta, paremat soojuslikku jõudlust ja stabiilset toitejaotust. 7+1+1 toitefaasi disain ja 8-kihiline PCB toetavad tõhusat protsessori toitejaotust ja mälu ülekiirendamist. DDR5 tugi hõlmab XMP ja EXPO profiile ning spetsiaalset kaitselülitust DDR5 DIMM-idele. Emaplaat sisaldab ka PCIe 5.0 pindmontaažtehnoloogiaga, kiiret PCIe Gen4 x4 M.2 tuge, Wi‑Fi 6E, mitut USB 3.2 Gen2 porti, sealhulgas eesmist Type-C päist, Nahimic heli täiustusi, Polychrome RGB päiseid ja integreeritud eDP pistikut valikulise 13,3-tollise külgpaneeli komplekti jaoks. Auto Driver Installer utiliit lihtsustab esialgset draiverite seadistamist.

Eelised

Integreeritud Dr. MOS disain suurendab faasi kohta antavat voolu, vähendades samal ajal soojuskoormust võrreldes diskreetsete MOSFET-idega. 7+1+1 toitefaasi paigutus ja 8-kihiline PCB aitavad kaasa stabiilsetele signaalidele, madalamatele töötemperatuuridele ja paremale energiatõhususele mälu ülekiirendamisel. DDR5 XMP/EXPO tugi eeltestitud profiilidega võimaldab lihtsat mälu ülekiirendamist, kui kasutatakse ühilduvaid mooduleid, ning spetsiaalne DDR5 kaitselülitus vähendab mooduli kahjustamise ohtu paigaldamise või eemaldamise ajal. Pindmontaažiga PCIe 5.0 pesad parandavad signaali terviklikkust suurtel kiirustel. Sisseehitatud Wi‑Fi 6E ja mitu kiiret USB-porti pakuvad kaasaegset ühenduvust, samas kui Nahimic heli ja Polychrome RGB tugi laiendavad multimeedia ja kohandamise võimalusi.

Peamised tehnilised andmed

• Toite disain: Dr. MOS integreeritud aste, 7+1+1 toitefaasi
• PCB: 8-kihiline plaat stabiilsete radade ja parema soojustõhususe tagamiseks
• Mälu: DDR5 XMP & AMD EXPO toega; DDR5 kaitselülitus
• Laienduspesa: SMT-tüüpi PCIe 5.0 pesa; PCIe Gen4 x4 M.2 tugi
• Salvestus: Kiire M.2 (PCIe Gen4 x4)
• Traadita ühendus: Wi‑Fi 6E 802.11ax (6 GHz tugi)

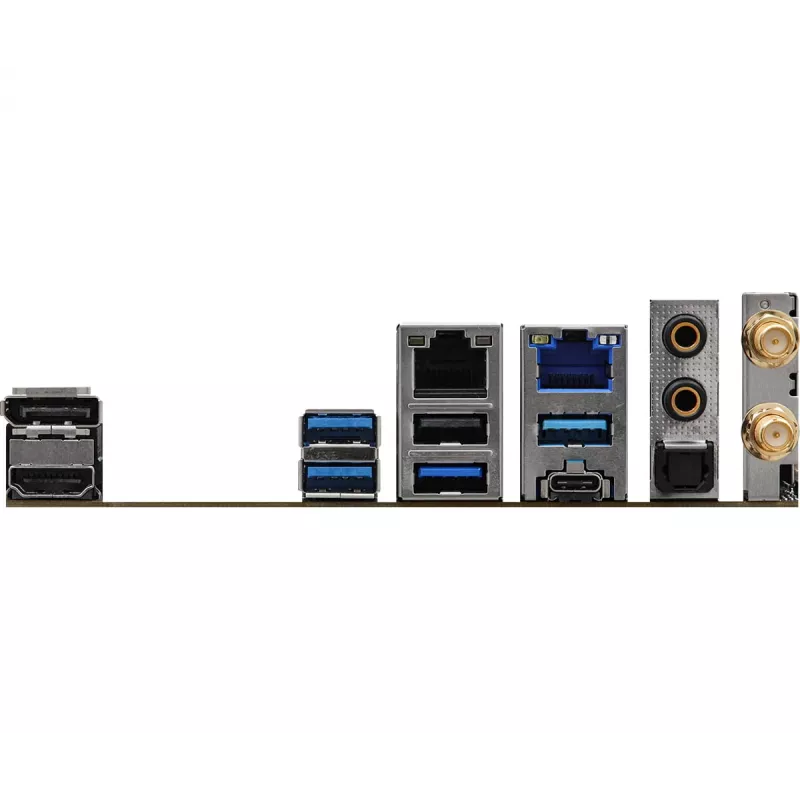

• USB: Eesmine USB 3.2 Gen2 Type-C päis (kuni 10 Gbps); neli tagumist USB 3.2 Gen2 Type-A porti
• Heli: Nahimic helimootor mürasummutuse, kajatühistuse ja hääle stabiliseerimisega
• Valgustus: Polychrome RGB pardal ja aadresseeritavad päised
• Kuvaühendus: Sisseehitatud eDP signaalipistik ASRock 13,3-tollise külgpaneeli komplekti jaoks
• Utiliidid: Auto Driver Installer eelinstallitud LAN-draiveriga

Kuidas kasutada

Paigaldage emaplaat ühilduvasse korpusesse, ühendage protsessor, DDR5 mälumoodulid, mis toetavad Intel XMP või AMD EXPO-d, kui soovitakse ülekiirendamist, paigaldage salvestusseadmed (sh PCIe Gen4 M.2 SSD-d) ning ühendage toide ja jahutus. Valikulise 13,3-tollise külgpaneeli komplekti jaoks ühendage paneel sisseehitatud eDP-pistikuga ning tagage vajalik toide ja kinnitus. Lubage BIOS-is XMP/EXPO profiilid, et rakendada eeltestitud mälu ülekiirendamise seaded. Kasutage Auto Driver Installerit, käivitades utiliidi, uuendades vajalikud draiverid ja järgides ekraanil kuvatavaid juhiseid installimise lõpuleviimiseks.

Soovitused

Kasutage Intel XMP või AMD EXPO sertifitseeritud DDR5 mälumooduleid stabiilseks ülekiirendamiseks, veenduge, et süsteem on enne DDR5 DIMM-ide paigaldamist või eemaldamist välja lülitatud, et vältida elektrilisi kahjustusi, ning hoidke BIOS ja draiverid ajakohasena Auto Driver Installeri abil parima ühilduvuse ja jõudluse tagamiseks.
