Emaplaat ASRock Z790I LIGHTNING WIFI — Intel Z790, LGA 1700, Mini-ITX, DDR5 kuni 8600 MHz, 2x DIMM, Wi‑Fi 6E, 2.5Gb LAN, 2x M.2

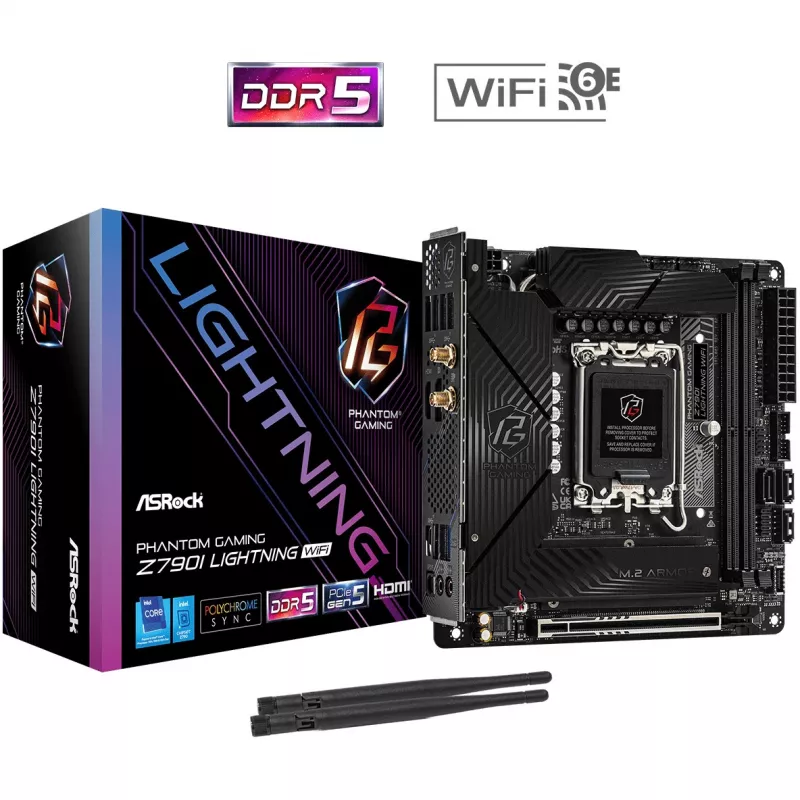

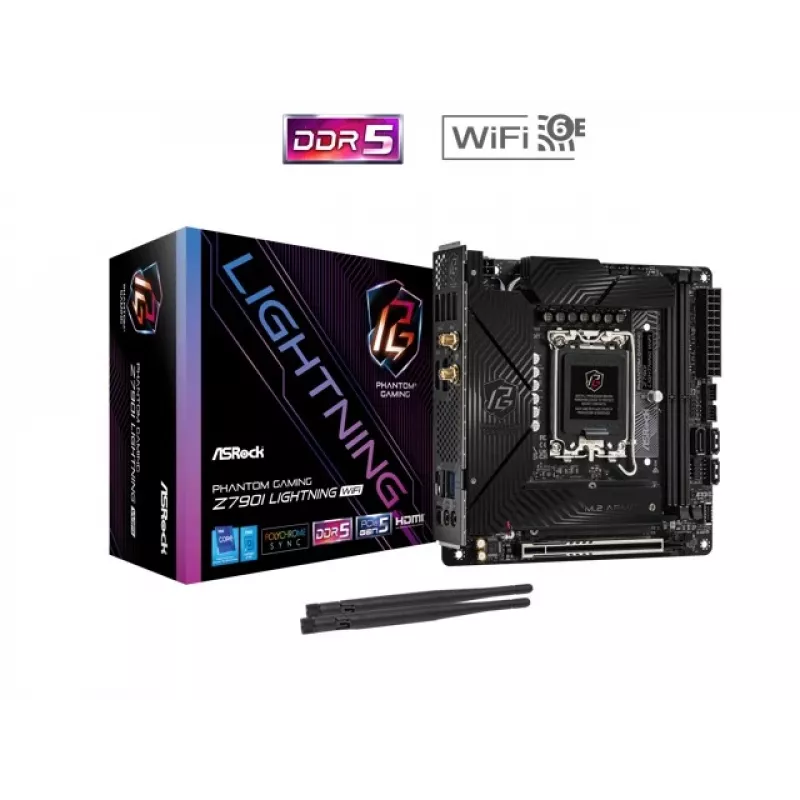

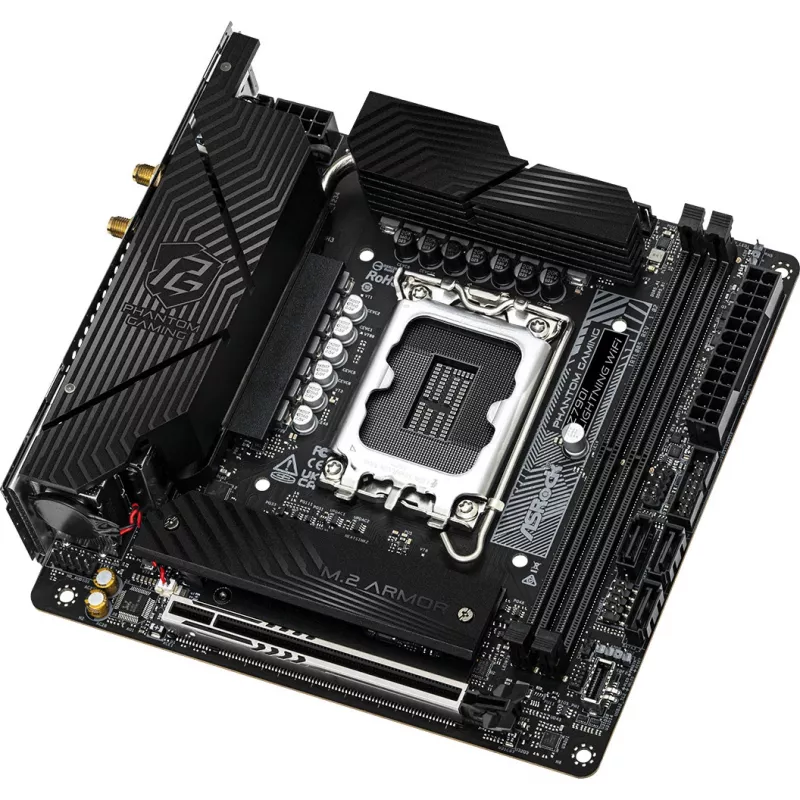

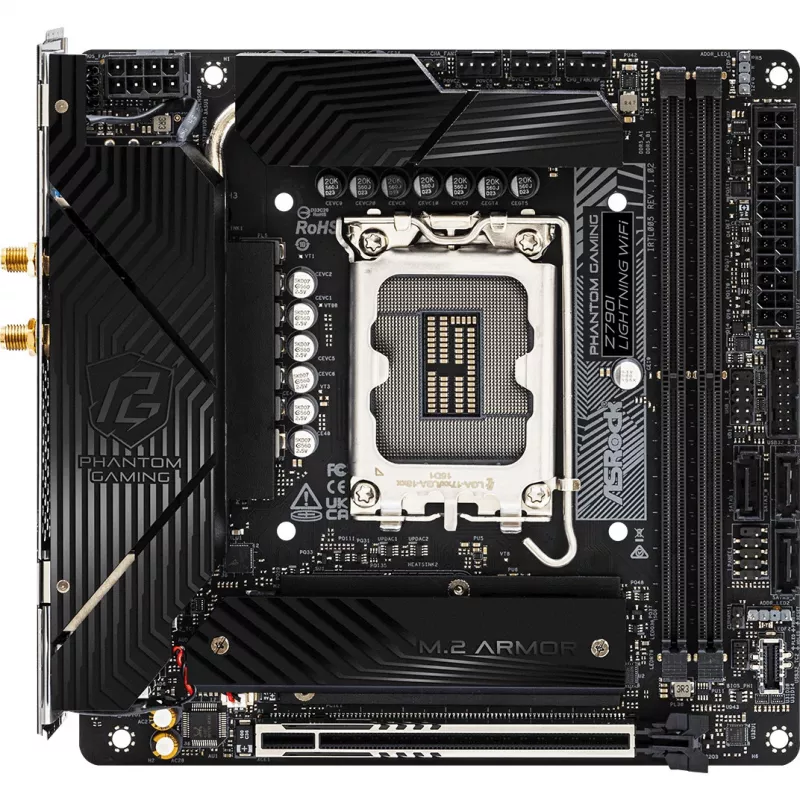

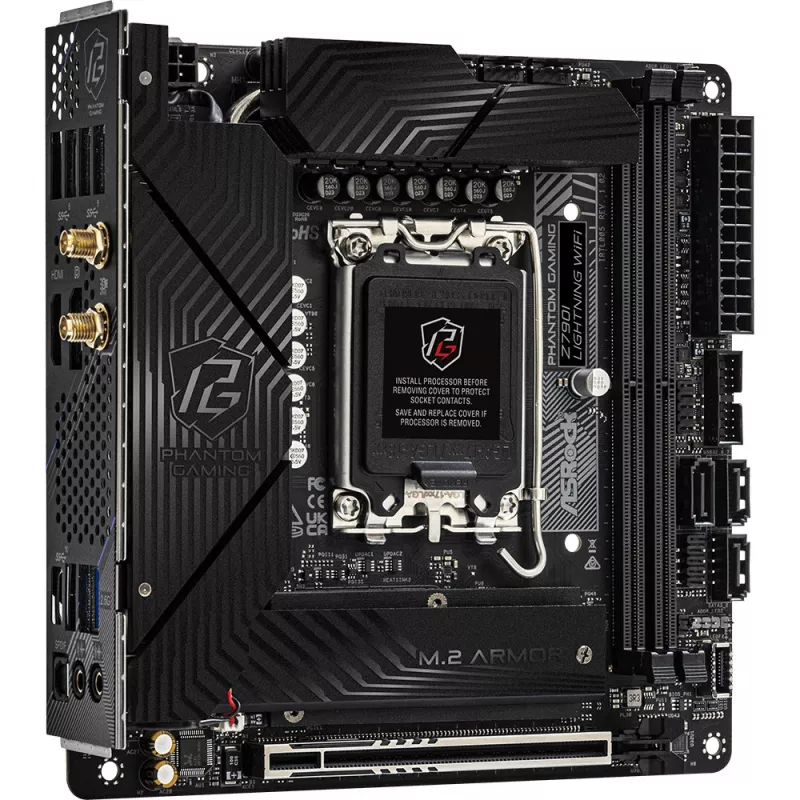

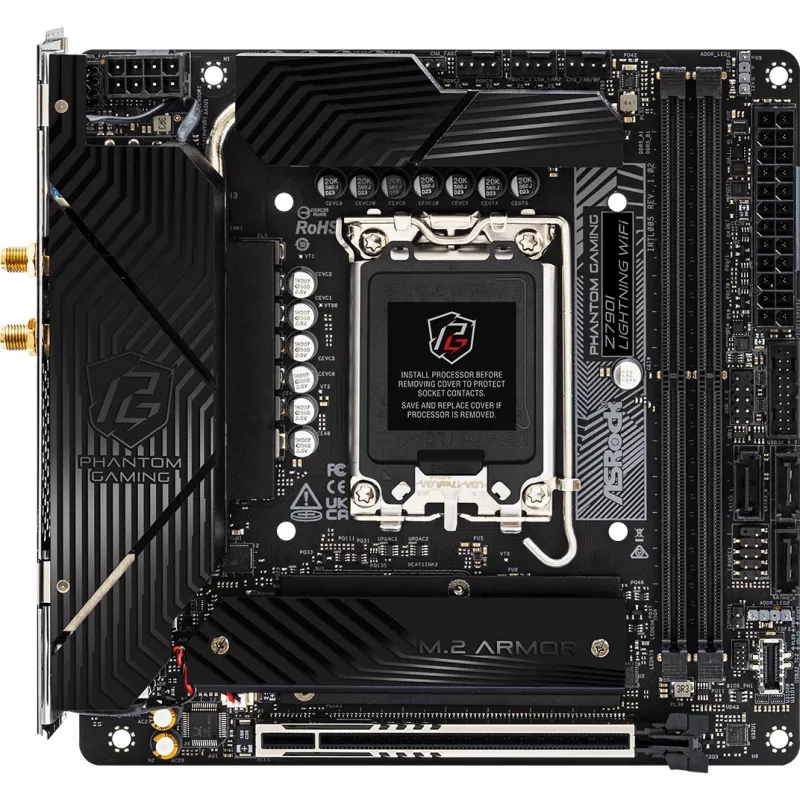

ASRock Z790I LIGHTNING WIFI on kompaktne Mini-ITX emaplaat, mis põhineb Intel Z790 kiibistikul LGA 1700 protsessoritele. See toetab Intel Core i7 seeria protsessoreid, kahte DDR5 DIMM pesa kuni 96 GB kogumäluga ja sagedustega kuni 8600 MHz, kahte M.2 PCIe 4.0 salvestuslahendust, SATA III ja põhilist RAID-i, integreeritud Wi‑Fi 6E ja Bluetooth 5.3, 2.5 Gigabit Etherneti, eraldi HDMI ja DisplayPort videoväljundeid, 7.1-kanalilist heli (Realtek ALC897) ning mitmesuguseid USB porte, sealhulgas esipaneeli USB Type-C. Komplektis on antenn, SATA kaabel ja kinnituspoldid.

Eelised

Mini-ITX vormitegur ühendab täisfunktsionaalse Intel Z790 kiibistiku väikese jalajäljega, mis sobib kompaktsetele ehitistele. Suur DDR5 mälu tugi ja kaks M.2 PCIe 4.0 pesa pakuvad tugevat jõudlust ja kiireid salvestusvõimalusi. Integreeritud Wi‑Fi 6E, Bluetooth 5.3 ja 2.5 Gb Ethernet tagavad paindliku võrgunduse, samas kui mitu USB porti ja esipaneeli USB-C lihtsustavad välisseadmete ühendamist. Pardal olev 7.1 heli ja kaasaegsed kuvari väljundid sobivad multimeediakasutuseks väikestes süsteemides.

Sobib

• Kompaktsetele lauaarvuti ehitistele ja väikese vormiteguriga arvutitele
• Kodukontori ja multimeediasüsteemidele eraldi kuvari väljunditega
• Mängu- või tootlikkuse süsteemidele, mis vajavad kiiret DDR5 mälu ja NVMe salvestust
• Süsteemidele, mis vajavad Wi‑Fi 6E, Bluetooth 5.3 ja 2.5 Gb juhtmega võrku

Peamised spetsifikatsioonid

• Vormitegur: Mini-ITX (170 mm x 170 mm)
• Kiibistik: Intel Z790
• CPU pesa: LGA 1700 (toetab Intel Core i7 seeriat)
• Mälu: 2 x DIMM, DDR5, kahekanaliline, kuni 96 GB, kuni 8600 MHz (puhverduseta)
• Salvestusliidesed: 2 x M.2 (PCIe 4.0), SATA III, toetab HDD & SSD
• RAID: toetatud (RAID 0 märgitud)
• Laiendus: 1 x PCIe x16 (Gen5)
• Maksimaalne kuvari väljundresolutsioon: kuni 7680 x 4320
• Võrk: Wi‑Fi 6E (802.11ax), Bluetooth 5.3, 2.5 Gigabit Ethernet
• Heli: 7.1 kanalit, Realtek ALC897

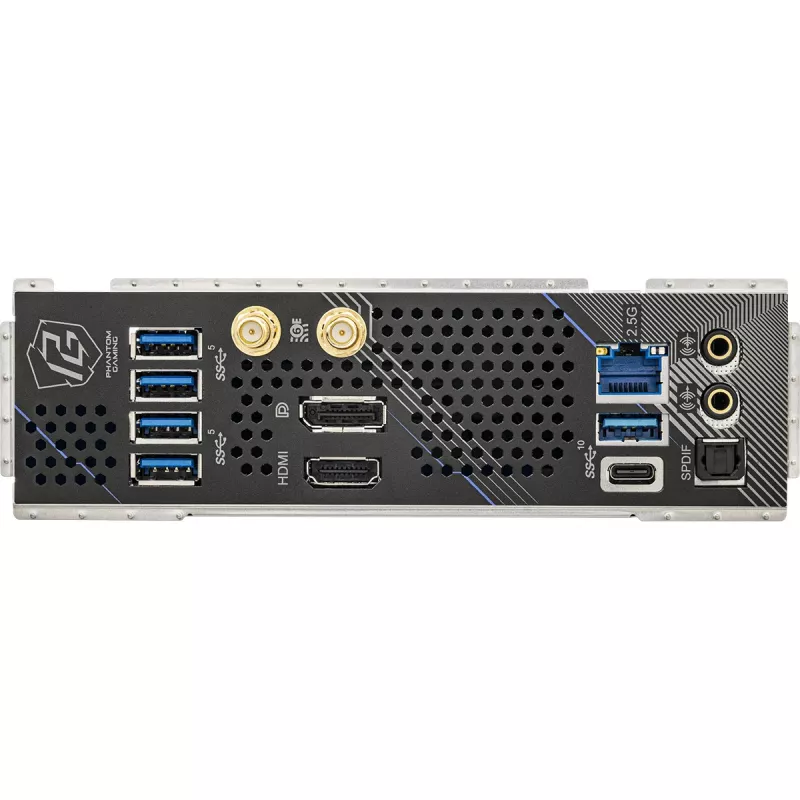

• Tagumised ja sisemised I/O tipphetked: HDMI, DisplayPort 1.4, mitu USB Typee-A porti, 1 x USB 3.2 Gen2 Type-C (tagumine), esipaneeli USB Type-C, SPDIF optiline väljund, MIC ja line-out
• Toiteühendused: 24-pin ATX, 8-pin EPS, 12V ühendus
• Jahutus ja päised: CPU ventilaatori ühendus, korpuse ventilaatori ühendused (2), 2 adresseeritavat RGB päist
• BIOS: UEFI AMI

Kasutamine

Paigaldage ASRock Z790I LIGHTNING WIFI ühilduvasse Mini-ITX korpusesse ja ühendage ühilduv LGA 1700 protsessor ning sobiv jahuti. Asetage kuni kaks DDR5 DIMM moodulit vastavalt emaplaadi juhendile, et lubada kahekanaliline töö, ning ühendage toide 24-pin ATX ja 8-pin EPS pistikutega. Paigaldage NVMe SSD-d M.2 pesadesse või ühendage SATA kettad kaasasoleva SATA kaabli abil; vajadusel seadistage RAID BIOS-i kaudu. Ühendage komplektis olev Wi‑Fi antenn ja ühendage välisekraanid HDMI või DisplayPort kaudu. Installige operatsioonisüsteem (toetatud on Windows 11 x64) ja vajadusel värskendage UEFI / draiveripakette ASRocki veebisaidilt.

Soovitused

Stabiilse kõrgsagedusliku DDR5 töö tagamiseks järgige juhendis toodud mälu paigaldusjuhiseid ja kasutage valideeritud mälukomplekte. Tagage piisav jahutus ja kasutage kvaliteetseid toiteplokke, mis pakuvad vajalikke ATX ja EPS ühendusi. Enne esimest kasutamist värskendage UEFI uusimale versioonile ning installige võrgudraiverid, et võimaldada Wi‑Fi 6E ja Bluetooth 5.3 funktsionaalsus.
