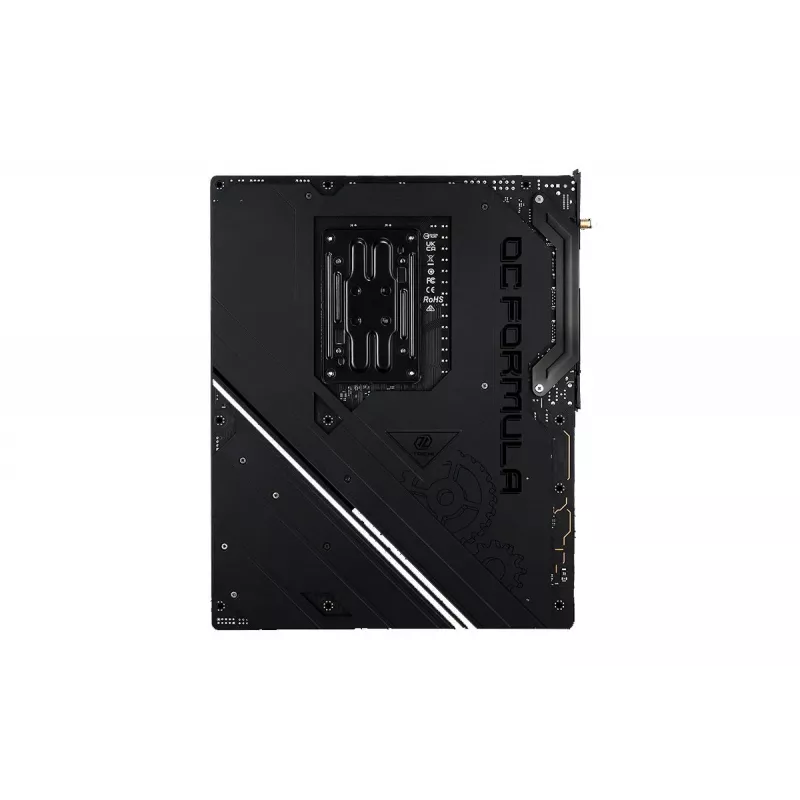

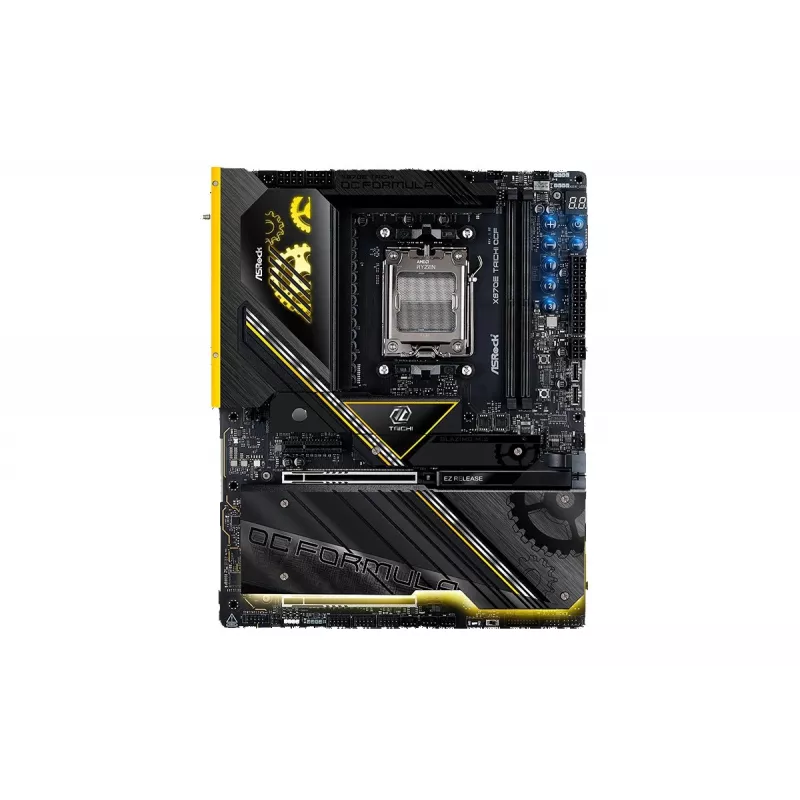

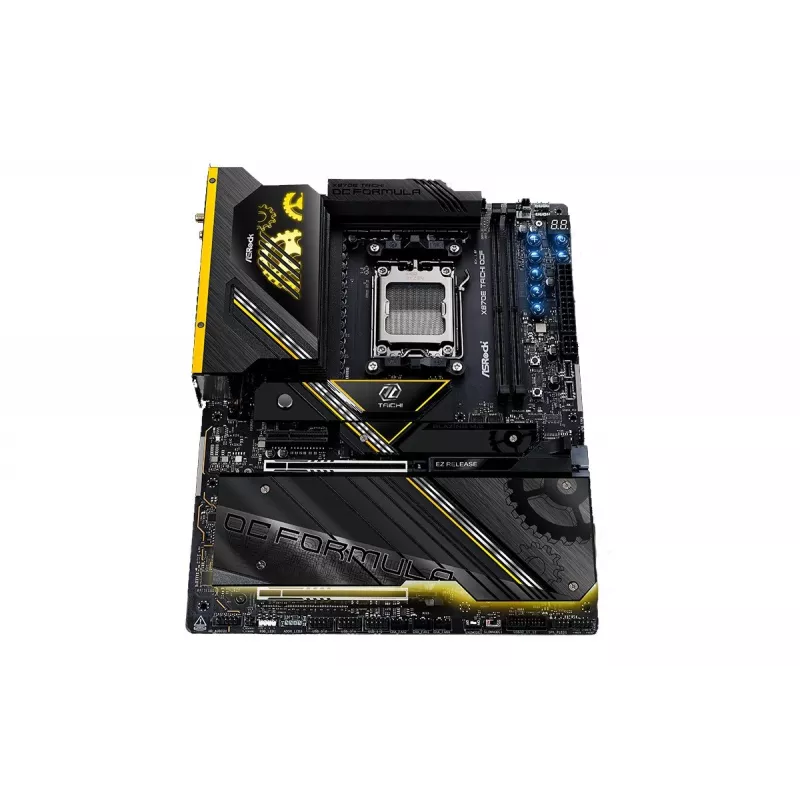

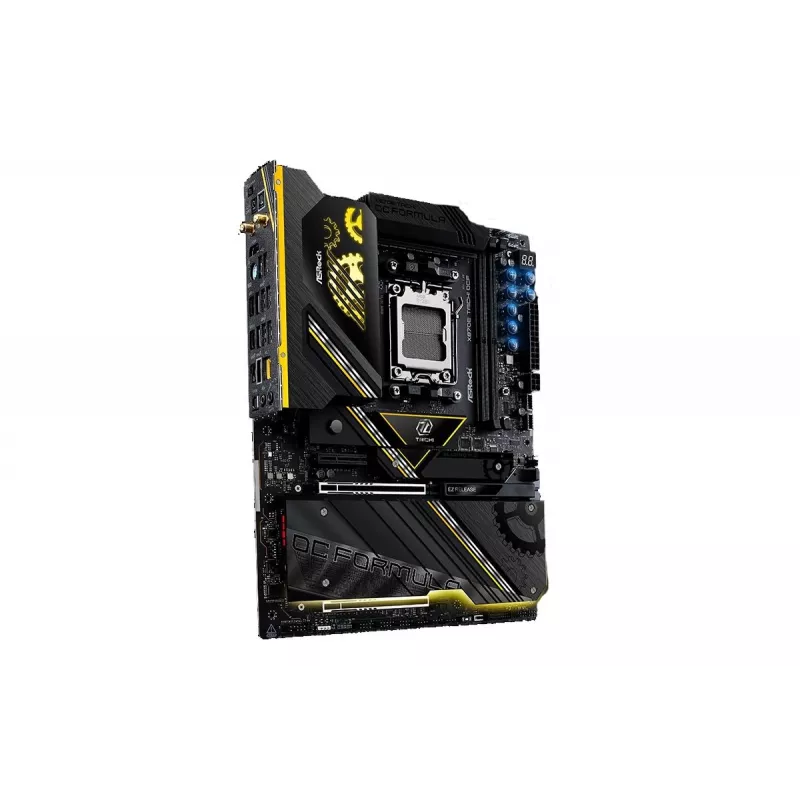

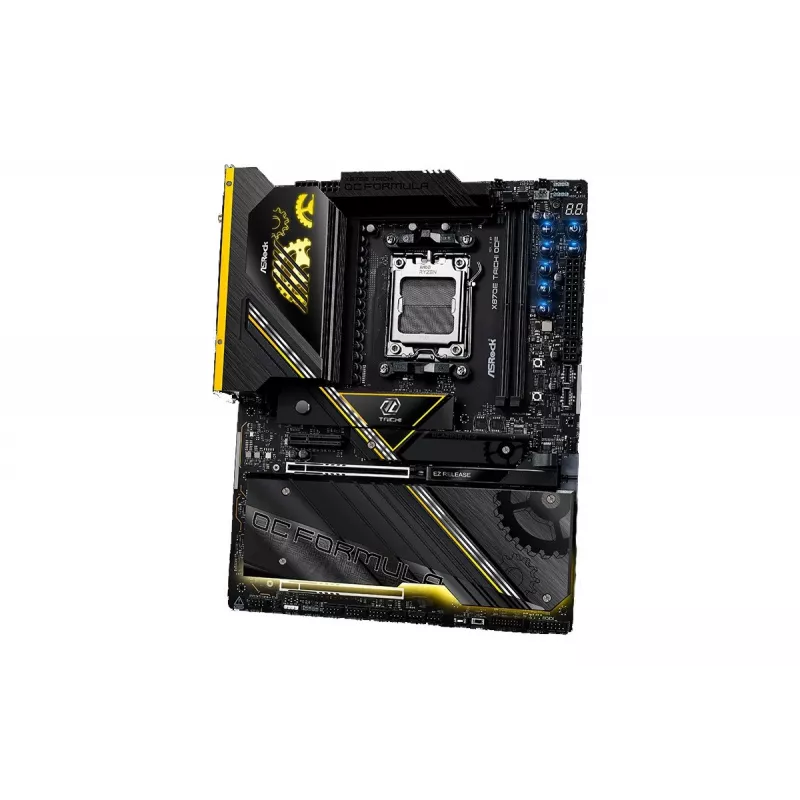

Emaplaat ASRock X870E Taichi OCF AM5 ATX DDR5, AMD X870E, 2x DDR5 pesa, Wi‑Fi 7, USB4, PCIe 5.0

ASRock X870E Taichi OCF on ATX AM5 emaplaat, mis on ehitatud AMD Ryzen 7000 seeria protsessoritele ja põhineb AMD X870E kiibistikul. See toetab DDR5 mälu kahes DIMM pesas (kahekanaline, ECC ja mitte-ECC) kuni 128 GB, pakub kahte PCIe 5.0 x16 laienduspesa, mitut M.2 ja SATA III salvestusvõimalust RAID 10 toega, integreeritud Realtek ALC4082 heli 5.1 väljundiks ja Realtek RTL8126 Etherneti kontrollerit. Võrgufunktsioonide hulka kuuluvad Wi‑Fi 7 (802.11be) 2x2 antenniseadistusega ja Bluetooth 5.4. Tagapaneeli I/O pakub HDMI, USB4 Gen3x2, USB 3.2 Gen 2x2, mitmeid USB Type-A porte ja RJ-45 LAN porti. Plaat kasutab UEFI AMI BIOS-i ja sisaldab Clear CMOS nuppu, ulatuslikke ventilaatori ja RGB päiseid ning kaasasolevat Wi‑Fi antenni.

Eelised

Emaplaat ühendab kaasaegsed ühenduvusstandardid – PCIe 5.0, USB4 Gen3x2 ja Wi‑Fi 7 – AM5 platvormidele mõeldud tipptasemel kiibistikuga, võimaldades suure ribalaiusega laiendamist ja kiireid salvestusseadistusi. Kaks DDR5 pesa toetavad kuni 128 GB kahekanalises režiimis ECC ja mitte-ECC ühilduvusega. Sisseehitatud funktsioonid nagu UEFI AMI BIOS Clear CMOS nupuga, mitu ventilaatori ja RGB päist ning integreeritud Realtek heli ja LAN pakuvad ehitamiseks valmis lahenduse jõudluslikele lauaarvutisüsteemidele.

Sobib

• Suure jõudlusega lauaarvutite ehitamiseks AMD Ryzen 7000 seeria protsessoritega
• Sisuloomise ja multimeediasüsteemide jaoks, mis vajavad 5.1 heli ja kiiret salvestust
• Süsteemidele, mis vajavad PCIe 5.0 graafikat või mitut laienduskaarti
• Kodu- või väikekontori seadistustele, mis vajavad Wi‑Fi 7 ja Etherneti ühenduvust

Peamised spetsifikatsioonid

• Vormitegur: ATX; emaplaadi kiibistik: AMD X870E
• Protsessori tugi: AMD Ryzen 7000 seeria (AM5 pesa)
• Mälu: 2× DIMM DDR5, kahekanaline, ECC & Mitte-ECC, kuni 128 GB, puhverdamata
• Laiendus: 2× PCIe x16 (PCIe Gen5), 1× PCIe x4 (PCIe Gen4)
• Salvestusliidesed: M.2 ja SATA III RAID 10 toega

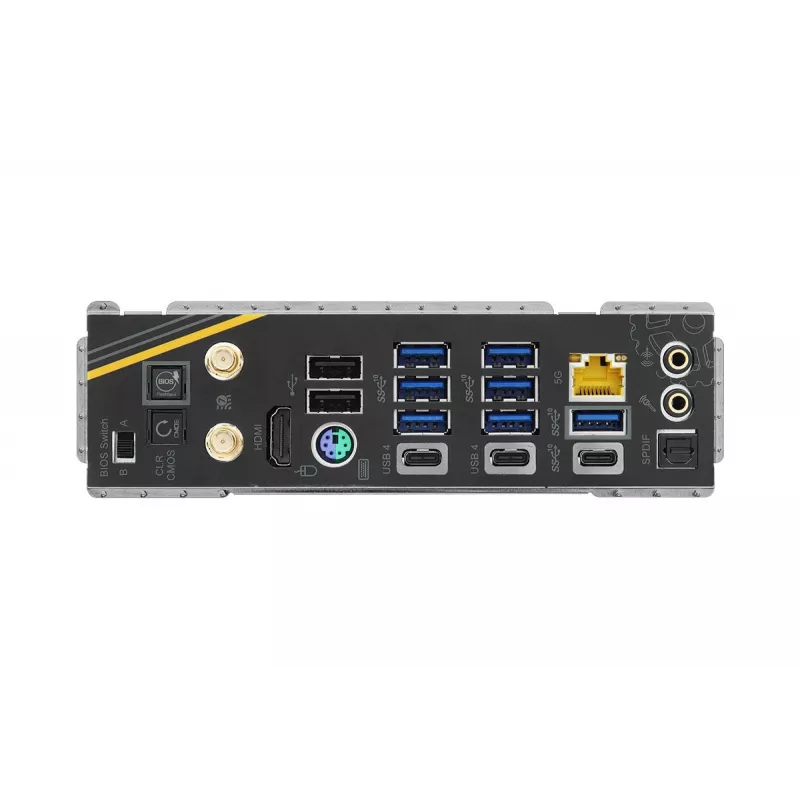

• Tagapaneeli I/O: HDMI (1), USB4 Gen3x2 (2), USB 3.2 Gen2 Type-A ja Gen2x2 pistikut, mitu USB Type-A porti, USB 2.0 pordid, S/PDIF väljund, RJ-45 LAN
• Võrk: Wi‑Fi 7 (802.11be) 2x2, Bluetooth 5.4, Etherneti kontroller Realtek RTL8126
• Heli: Realtek ALC4082, 5.1 kanali väljund
• Sisemised pistikud: ATX 24-kontaktiline, 8‑kontaktiline EPS, 12V toitepistik, protsessori ja korpuse ventilaatoripäised, SATA III pistikud, USB 3.2 ja USB 2.0 sisemised päised, RGB LED päis
• BIOS: UEFI AMI Clear CMOS nupuga
• Mõõtmed (L×S): 305 × 267 mm

Kasutamine

Paigaldage ASRock X870E Taichi OCF ühilduvasse ATX korpusesse, joondades AM5 pesaga. Kinnitage toetatud AMD Ryzen 7000 seeria protsessor ja ühendage DDR5 DIMM-id kahte mälupessa vastavalt emaplaadi kasutusjuhendile, et võimaldada kahekanalist tööd. Ühendage toide 24-kontaktilise ATX ja 8-kontaktilise EPS pistiku kaudu, kinnitage protsessori ja korpuse ventilaatorid ettenähtud päistesse ning paigaldage salvestusseadmed M.2 või SATA III portidesse. Kasutage tagapaneeli I/O porte kuva, USB-seadmete ja võrguühenduste jaoks; paigaldage kaasasolev antenn Wi‑Fi ja Bluetoothi jaoks. Käivitamisel avage UEFI AMI BIOS püsivara seadete, RAID seadistuse ja jõudluse konfigureerimiseks.

Soovitused

Stabiilse töö ja optimaalse jõudluse tagamiseks kasutage kvaliteetseid, AM5 platvormidega ühilduvaid DDR5 mälumooduleid, tagage PCIe 5.0 kaartidele piisav jahutus ja hoidke BIOS ajakohasena uusima UEFI väljalaskega. RAID 10 konfigureerimisel järgige emaplaadi juhendit õigeks draivi järjestuseks ja varundamiseks enne massiivide loomist.
