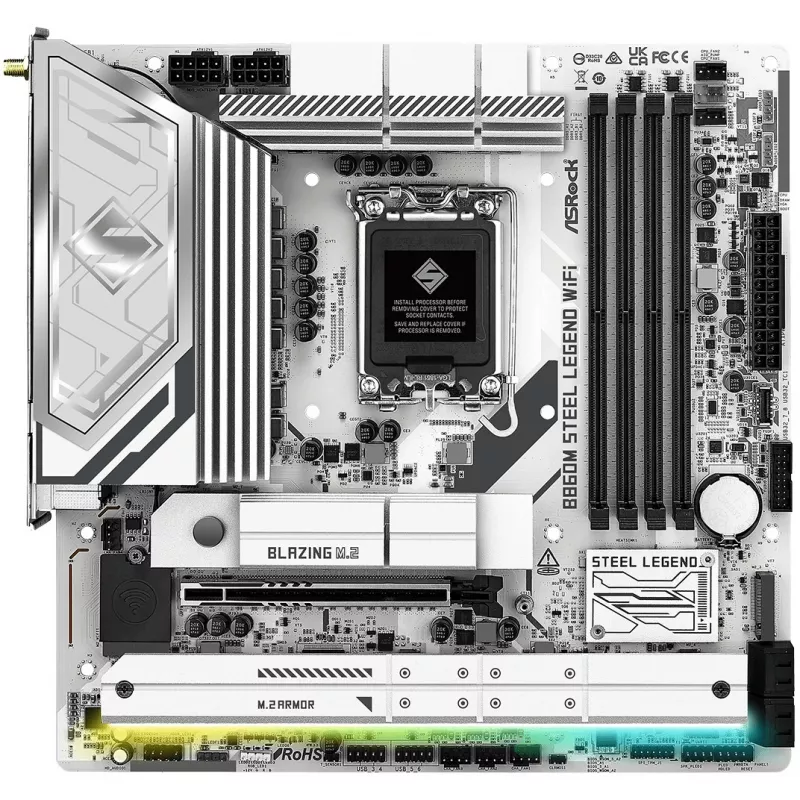

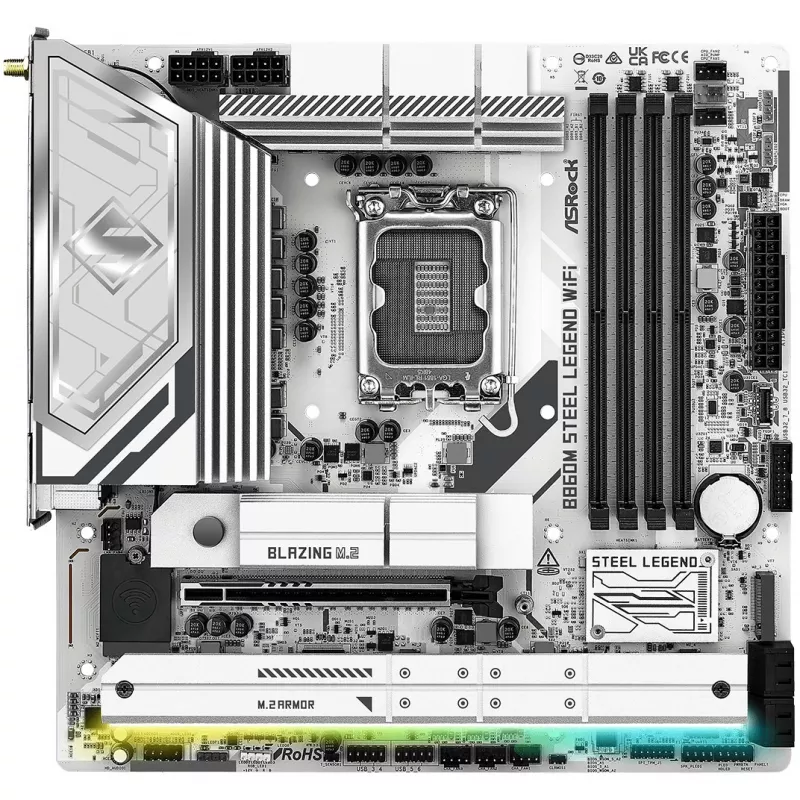

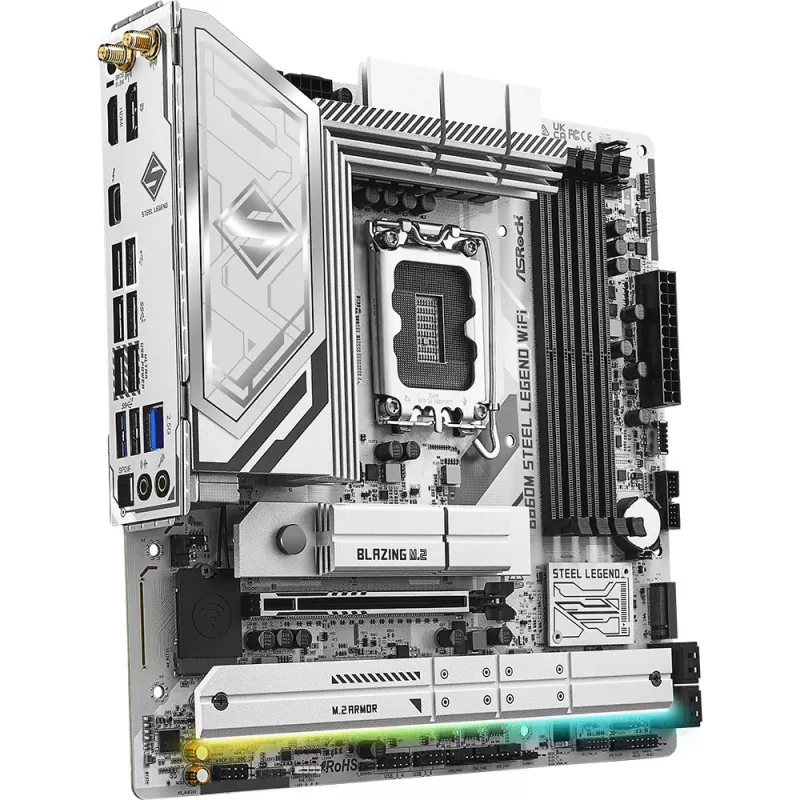

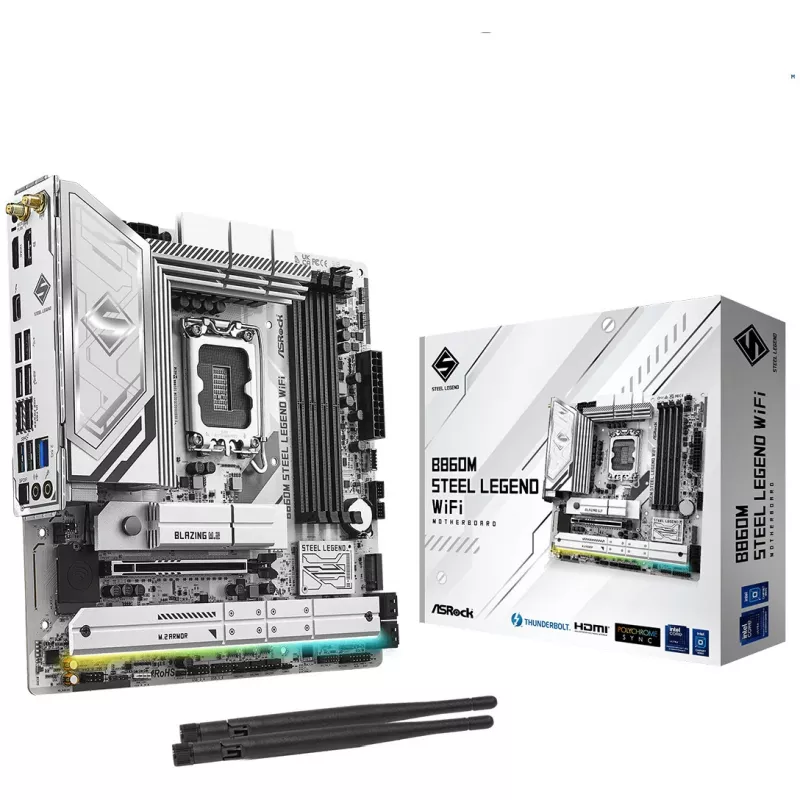

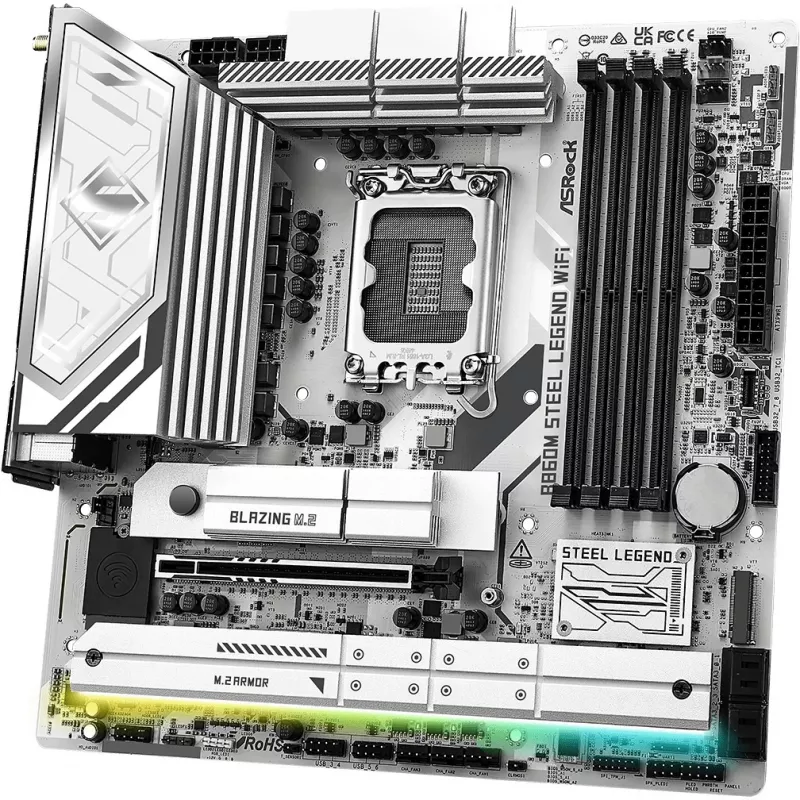

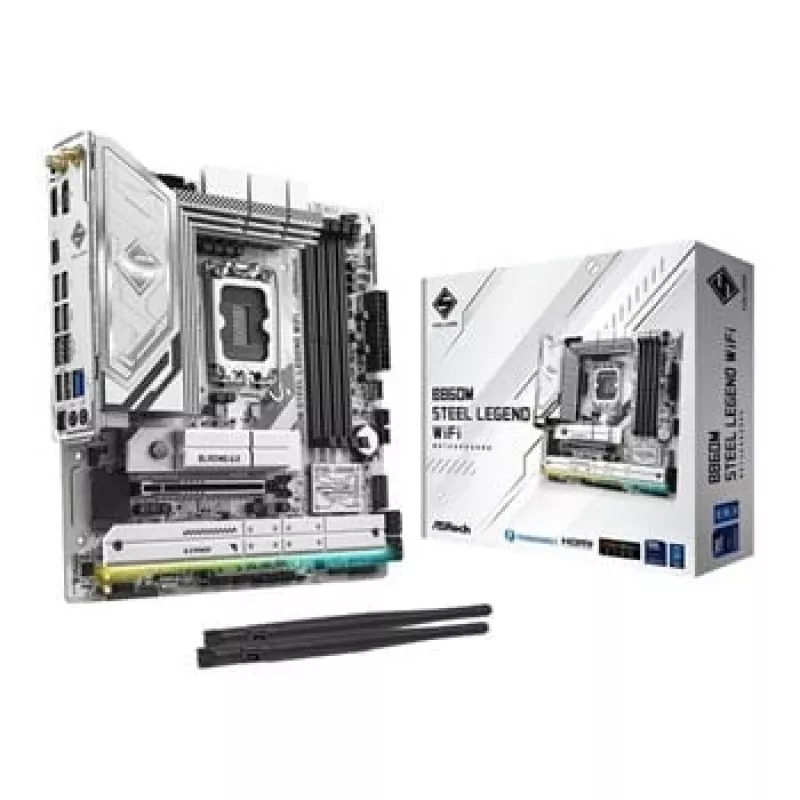

Emaplaat ASRock B860M Steel Legend WiFi — Intel B860, LGA 1851, micro‑ATX, DDR5, 4 DIMM, Wi‑Fi 6E, 2.5GbE

Steel Legend on emaplaatide seeria, mis on loodud vastupidavuse ja praktilise esteetika jaoks, ühendades vastupidavad materjalid igapäevakasutajatele ja entusiastidele mõeldud põhifunktsioonidega. Plaadil on 2oz vask PCB, mis parandab termilist jõudlust, DDR5 mälu XMP ja EXPO profiilide tugi, PCIe Gen5 Blazing M.2 järgmise põlvkonna SSD-de jaoks, suurendatud alumiiniumist M.2 jahutusradiaator koos kukkumisvastase kruviga ja tööriistavaba M.2 paigaldusmehhanism, integreeritud Wi‑Fi 6E, Thunderbolt 4 Tüüp‑C, 2.5 Gb/s LAN ning pardal RGB juhtimine, mis ühildub Polychrome RGB ja SignalRGB-ga.

Eelised

2oz vase sisemised kihid langetavad töötemperatuuri ja parandavad energiatõhusust ülekiirendamisel. DDR5 XMP ja AMD EXPO tugi muudab mälu ülekiirendamise ühilduvate moodulite kasutamisel lihtsaks. PCIe Gen5 Blazing M.2 kahekordistab ribalaiust võrreldes eelmise põlvkonnaga, et toetada ülikiireid SSD-sid. Suurendatud alumiiniumist M.2 jahutusradiaatorid, kukkumisvastane kruvi ja DIY-keskne tööriistavaba disain lihtsustavad paigaldust ja parandavad termilist stabiilsust. Sisseehitatud Wi‑Fi 6E, Thunderbolt 4 Tüüp‑C ja 2.5 Gb/s LAN pakuvad kaasaegseid ühendusvõimalusi, samas kui pardal olevad RGB päised ja SignalRGB/Polychrome ühilduvus võimaldavad ühtset valgustuse juhtimist.

Põhispetsifikatsioonid

• Protsessori pesa: Intel LGA 1851 (Intel® Core™ Ultra protsessorid, 2. seeria)
• Kiibistik: Intel B860 (micro ATX)
• Toiteahel: 12+1+1+1+1 toitefaasi 80A SPS-iga VCore+GT+SA jaoks
• Mälu: 4 × DDR5 DIMM pesa, kahekanaliline, kuni 8666+ MHz (OC), maksimaalselt 256 GB
• M.2 pesad: 1 × Blazing M.2 (PCIe Gen5 x4), 3 × Hyper M.2 (PCIe Gen4 x4)
• SATA: 4 × SATA3 porti
• PCIe: 1 × PCIe 5.0 x16 tugevdatud teraspesa (PCIe 5.0 ready)
• Graafika väljundid: 1 × HDMI, 1 × DisplayPort, 1 × Thunderbolt™ 4 Tüüp‑C

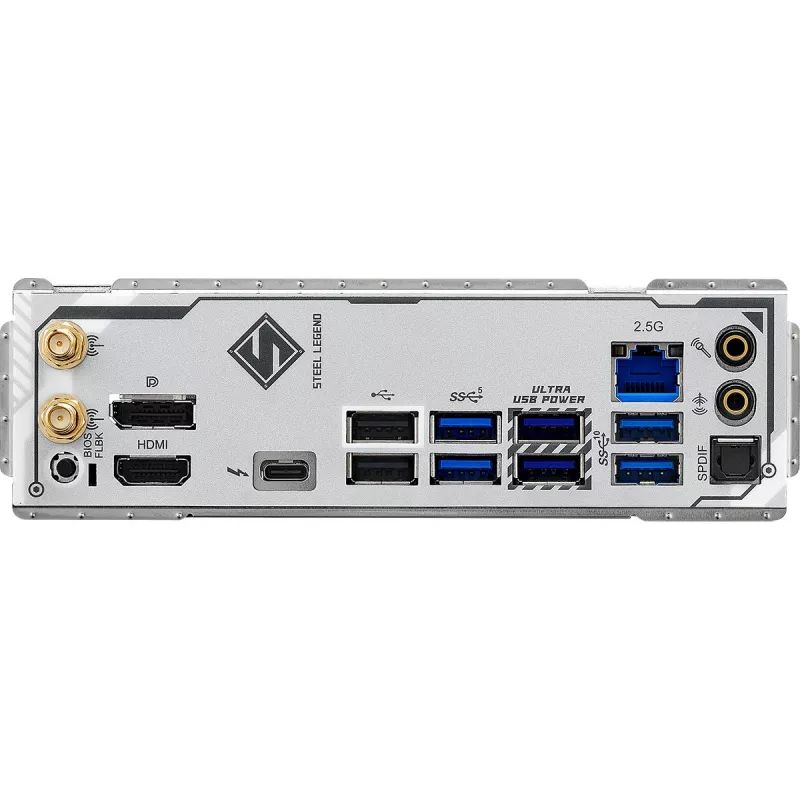

• Taga I/O: 1 × Thunderbolt™ 4 Tüüp‑C, 3 × USB 3.2 Gen2 (2 taga, 1 eesmine Tüüp‑C), 6 × USB 3.2 Gen1 (4 taga, 2 eesmist), 6 × USB 2.0 (2 taga, 4 eesmist)
• LAN: Realtek 2.5 Gb/s Ethernet
• Traadita: 802.11axe Wi‑Fi 6E + Bluetooth
• Heli: Realtek ALC1220 7.1 CH HD Audio Codec koos Nahimic heliga
• BIOS: UEFI AMI 256 Mbit, toetab BIOS Flashbacki
• Salvestus tugi: SATA III RAID, HDD & SSD M.2 tugi, M.2 alumine jahutusradiaator kaasas

Kasutusjuhend

Paigalda emaplaat ühilduvasse micro ATX korpusesse ja monteeri Intel Core Ultra Series 2 protsessor LGA1851 pesasse, järgides standardseid protsessori paigaldusetappe. Sisesta DDR5 mälumoodulid DIMM pesadesse ja luba BIOS-is Intel® XMP või AMD EXPO profiilid, kui kasutad toetatud mooduleid, et rakendada testitud ülekiirenduse seadeid. NVMe salvestuse jaoks kasuta Blazing M.2 pesa PCIe Gen5 SSD-de jaoks või Hyper M.2 pesi Gen4 ketaste jaoks; tööriistavaba M.2 jahutusradiaator ja kukkumisvastane kruvi lihtsustavad M.2 paigaldamist. Ühenda salvestusseadmed vastavalt vajadusele SATA portidesse, kinnita toitekaablid PSU-st ja konfigureeri BIOS-i seaded, nagu alglaadimisjärjekord, toitehaldus ja termiline jälgimine. Kasuta võrguseadistuseks sisseehitatud Wi‑Fi-d või Etherneti ning ühenda kuvarid HDMI, DisplayPorti või Thunderbolt 4 Tüüp‑C kaudu. Juhi RGB-valgustust Polychrome RGB või SignalRGB tarkvara abil pärast ühilduvate LED-seadmete ühendamist pardal olevate päistega.
