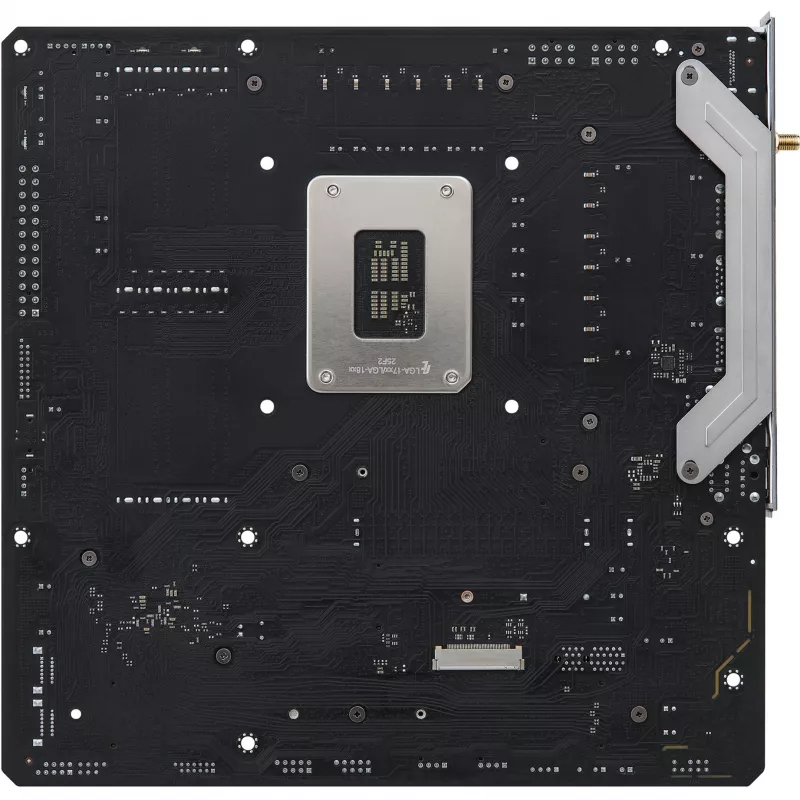

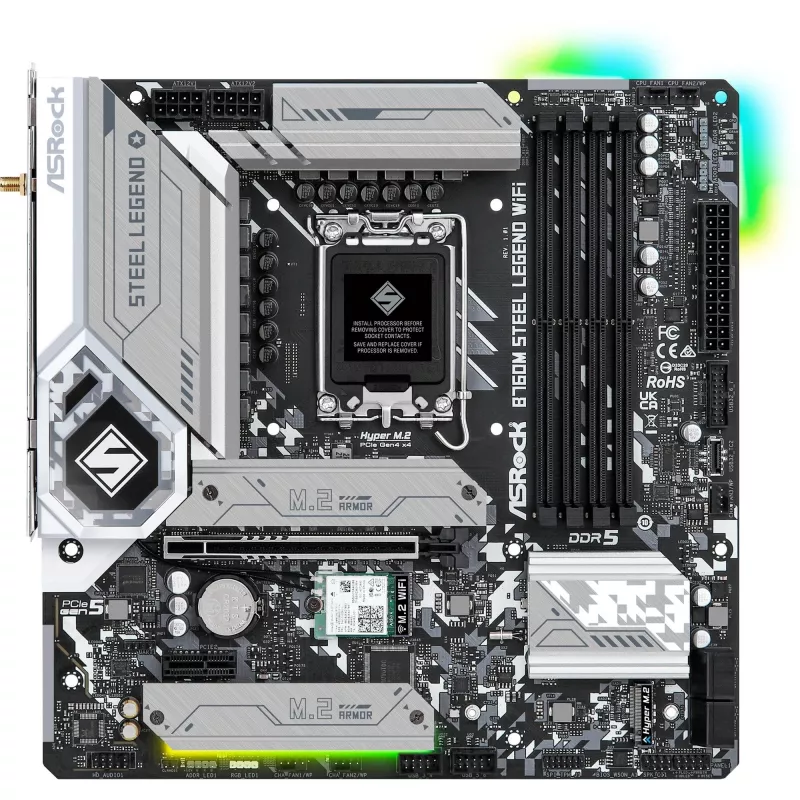

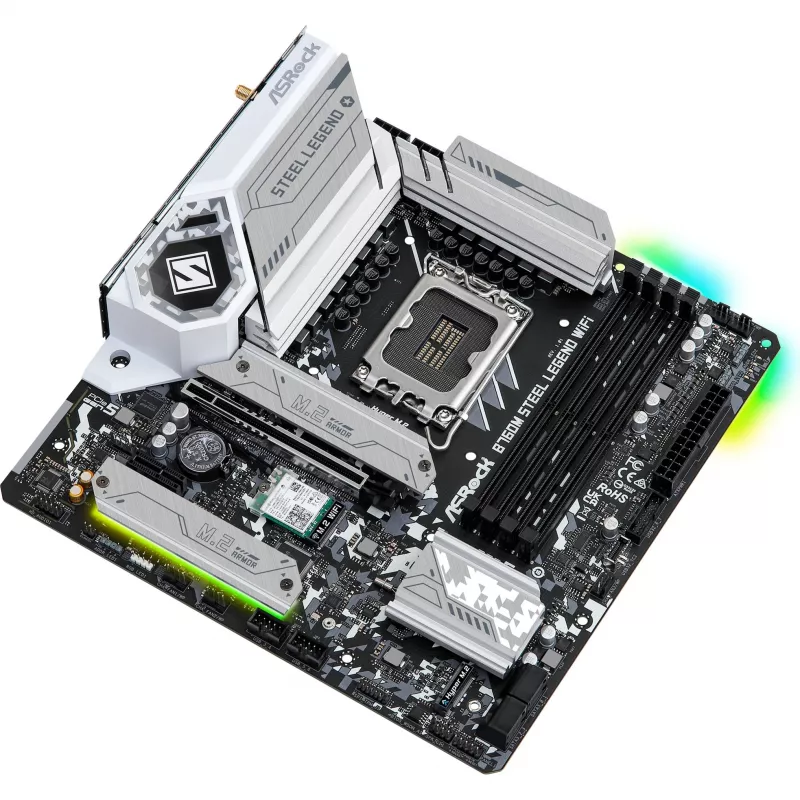

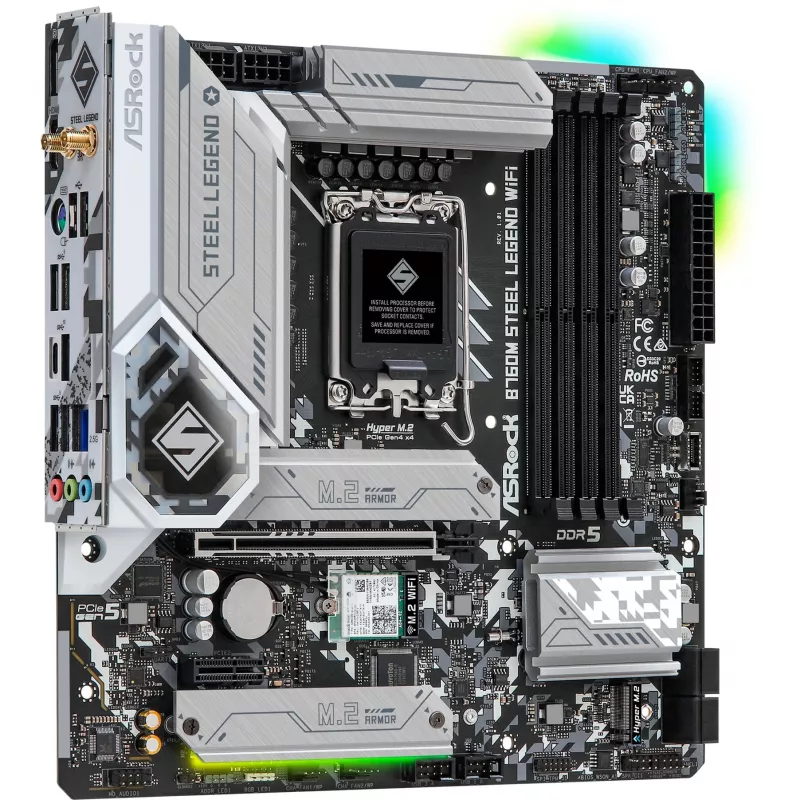

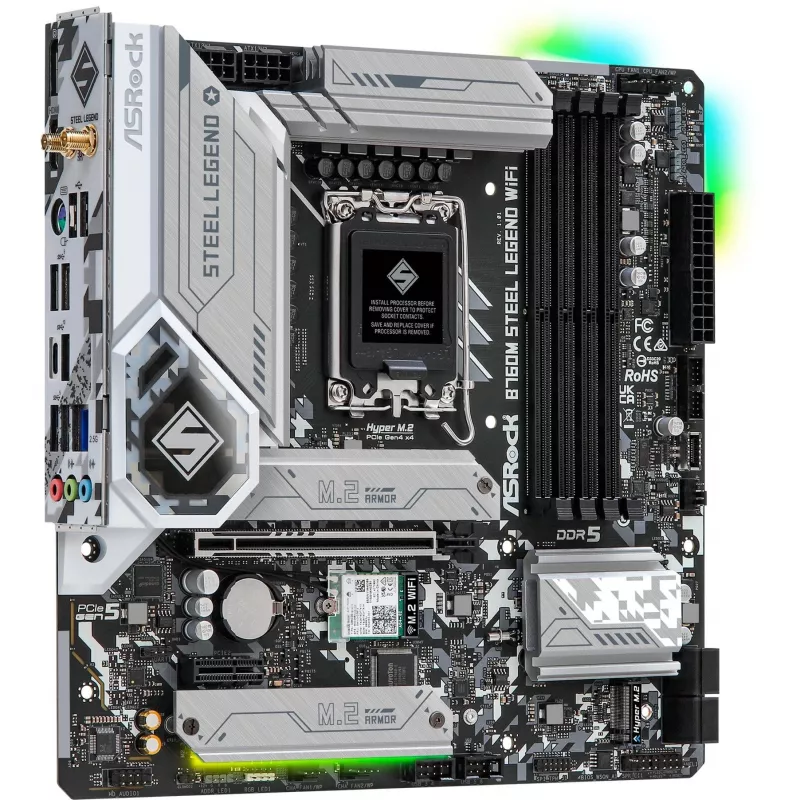

Emaplaat ASRock B760M Steel Legend WiFi — Intel B760, LGA 1700, micro ATX, DDR5, 4 DIMM, 128GB, Wi‑Fi 6E, 2.5Gb LAN

ASRock B760M Steel Legend WiFi on micro ATX emaplaat Intel B760 kiibistiku ja LGA 1700 pesaga, mis on mõeldud peavoolu kasutajatele ja entusiastidele, kes otsivad stabiilsust ja usaldusväärset igapäevast jõudlust. See toetab DDR5 mälu kuni 128 GB neljas DIMM pesas, PCIe 5.0 järgmise põlvkonna graafika jaoks, PCIe Gen4 x4 M.2 salvestust, 2,5 Gb/s LAN ja Wi‑Fi 6E ühenduvust. Emaplaat kasutab vastupidavaid materjale ja mitmekihilist/2 oz vasest PCB konstruktsiooni, et parandada soojusomadusi ja toiteedastust protsessori ja mälu kiirendamiseks.

Eelised

Emaplaadil on 12+1+1 toitefaasi disain integreeritud Dr.MOS toiteastmetega parema vooluvarustuse ja soojustõhususe tagamiseks, 6-kihiline PCB ja 2 oz vasest sisekihid stabiilsete signaalijälgede ja energiatõhususe jaoks ning tugevdatud SMT PCIe 5.0 teraspesa mehaanilise toe ja signaali stabiilsuse tagamiseks. Sisseehitatud helitöötlus (Nahimic), Polychrome RGB päised, kaks USB 3.2 Gen2 Type-A/USB-C porti tagapaneelil pluss esipaneeli USB 3.2 Gen2 USB-C päis ja M.2 Key‑E mooduli kate antenni kinnitamiseks lisavad praktilisi funktsioone paljude arvutikoostude jaoks.

Sobib

• Peavoolu ja entusiastide lauaarvutikoostud, mis kasutavad Inteli 12.–13. põlvkonna Core protsessoreid (LGA 1700)
• Kompaktsed micro ATX süsteemid, mis vajavad kiiret salvestust (PCIe Gen4 x4 M.2) ja PCIe 5.0 graafika tuge
• Sisuloojad ja mängurid, kes vajavad kiiremat võrguühendust 2,5 Gb/s LAN ja Wi‑Fi 6E kaudu
• Kasutajad, kes soovivad DDR5 mälu kiirendamist XMP/EXPO eeltestitud profiilidega

Peamised spetsifikatsioonid

• Vormitegur: Micro ATX
• Kiibistik: Intel B760
• Pesa: LGA 1700
• Mälu: DDR5, 4 DIMM pesa, kuni 128 GB, XMP/EXPO tugi
• Toitedisain: 12+1+1 faasi Dr.MOS-iga
• PCB: 6-kihiline, 2 oz vasest sisekihid
• PCIe: PCIe 5.0 tugevdatud teraspesa, SMT-paigaldatud pesa
• Salvestus: PCIe Gen4 x4 M.2 tugi, SATA III pordid
• Võrk: Dragon 2,5 Gb/s LAN, Wi‑Fi 6E (802.11ax)
• USB: Kaks tagumist USB 3.2 Gen2 (Type-A + USB-C), esipaneeli USB 3.2 Gen2 USB-C päis
• Heli: Nahimic helitehnoloogiad (mürasummutus, kajakustutus, hääle stabiliseerija, helijälgija)
• Lisad: Polychrome RGB päised, eDP ühendus ASRock 13,3" külgpaneeli komplekti jaoks, automaatne draiveriinstallija, paindlik integreeritud I/O varjestus

Kasutamine

Paigaldage ASRock B760M Steel Legend WiFi ühilduvasse micro ATX korpusesse ja kinnitage LGA 1700 protsessor koos sobiva jahutiga. Sisestage DDR5 DIMM-id mälupesadesse vastavalt emaplaadi juhendile, et võimaldada kahekanalilist tööd ja soovi korral lubage BIOS-is Inteli XMP või AMD EXPO profiilid, et rakendada eeltestitud kiirendusseadeid. Ühendage salvestusseadmed M.2 pesadesse või SATA III portidesse ja paigaldage graafikakaardid tugevdatud PCIe 5.0 pesasse. Kinnitage antennid M.2 Key‑E ühendusse (kasutage mooduli katet kinnitamiseks) Wi‑Fi 6E jaoks ja ühendage välisseadmed tagumiste ja esipaneeli USB-portide kaudu. Pärast operatsioonisüsteemi installimist kasutage draiverite automaatseks allalaadimiseks ja installimiseks Auto Driver Installerit.

Soovitused

Stabiilseks DDR5-mälu käsitsemiseks katkestage vahelduvvoolu toide enne DIMM-ide sisestamist või eemaldamist; emaplaadil on kaitseahel, kuid ohutu käsitsemine vähendab riske. Veenduge, et BIOS oleks uuendatud uusimale versioonile parima ühilduvuse tagamiseks protsessorite, mälu XMP/EXPO profiilide ja PCIe 5.0 seadmetega. Kasutage piisavat jahutust ja sobivat toiteplokki, et toetada kiirendamist ja suure jõudlusega komponente.
