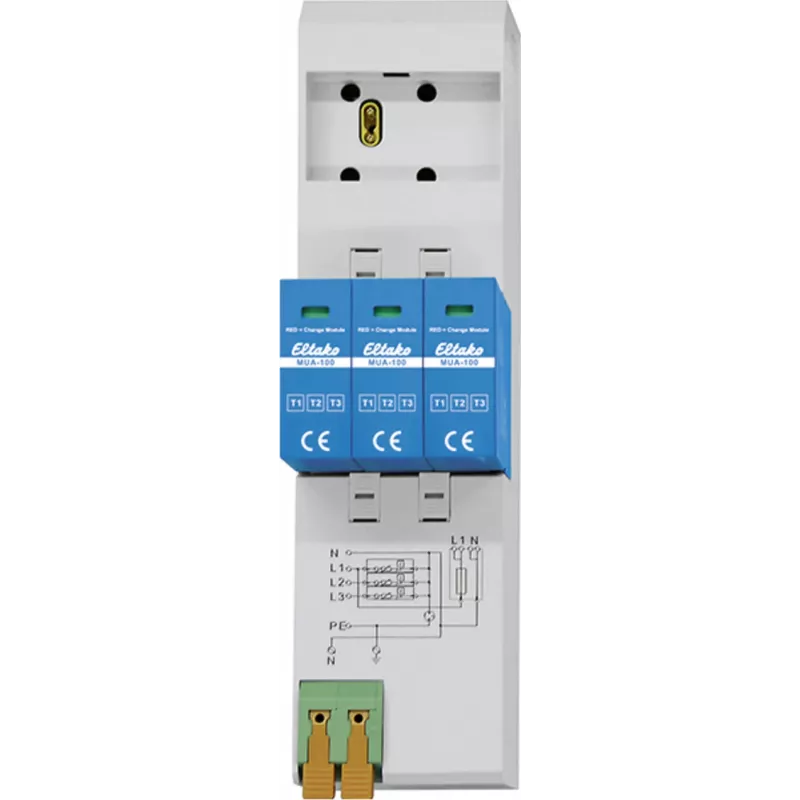

Eltako MUA-100 Modulaarne liigpingepiirik Tüüp 1+2+3, 4-pooluseline, 12.5kA impulssvool, DIN-liist

Koguimpulssvooluga 50 kA (10/350 µs) ja pingekaitsetasemega alla 1,5 kV pakub Eltako MUA-100 järeleandmatut kaitset mööduvate liigpingete eest madalpinge jaotusvõrkudes. See modulaarne liigpingepiirik ühendab tüübi 1, 2 ja 3 kaitse ühes 4-pooluselises seadmes, muutes selle ideaalseks paigaldisteks, kus ruum ja töökindlus on kriitilise tähtsusega.

Ülevaade

Eltako MUA-100 (mudel 28380000) on kombineeritud välgu- ja liigpingepiirik, mis on mõeldud TN-S, TT ja TN-C võrgusüsteemidele. See tagab tugeva kaitse 230/400 V AC paigaldistele, nimilahendusvooluga 20 kA (8/20 µs) pooluse kohta ja impulssvooluga 12,5 kA (10/350 µs) pooluse kohta. Seade on ette nähtud DIN-liistule (35 mm) kinnitamiseks, hõivates ainult 4 TE (72 mm) laiust, ning sellel on visuaalne olekuindikaator kiireks rikke tuvastamiseks.

Mis paistab silma

• Kombineeritud tüüp 1+2+3 kaitse ühes kompaktses moodulis
• Kõrge impulssvoolu taluvus: 12,5 kA pooluse kohta (10/350 µs)
• Madal pingekaitsetase (< 1,5 kV) tundlike seadmete jaoks
• Kiire reageerimisaeg alla 25 ns
• Lai töötemperatuuri vahemik -40°C kuni +80°C
• Visuaalne roheline/punane olekuindikaator lihtsaks jälgimiseks

Tehnilised andmed

• Kaitsetüüp: kombineeritud tüüp 1+2+3 piirik
• Võrgusüsteemid: TN-S, TT, TN-C
• Nimipinge (Un): 230/400 V AC
• Maksimaalne pidev tööpinge (Uc): 280 V AC
• Nimilahendusvool (In): 20 kA (8/20 µs) pooluse kohta
• Impulssvool (Iimp): 12,5 kA (10/350 µs) pooluse kohta
• Koguimpulssvool (Iimp kokku): 50 kA (10/350 µs)
• Pingekaitsetase (Up): < 1,5 kV
• Reageerimisaeg: < 25 ns
• Pooluste arv: 4-pooluseline (3P+N)
• Kinnitusviis: DIN-liist (35 mm)
• Mooduli laius: 4 TE (72 mm)
• Lühislükketaluvus (Isccr): 50 kA
• Maksimaalne kaitsekaitselüliti: 160 A gG
• Töötemperatuuri vahemik: -40°C kuni +80°C
• Olekuindikaator: visuaalne (roheline/punane)
• Kaitsetase: IP20

Meie hinnang

Eltako MUA-100 on suure jõudlusega liigpingekaitse lahendus nõudlikele elektripaigaldistele. Selle kombineeritud tüüp 1+2+3 klassifikatsioon, kõrged lahendusvõimed ja kompaktne disain muudavad selle usaldusväärseks valikuks tundlike seadmete kaitsmisel välgu- ja lülitusliigpingete eest.
