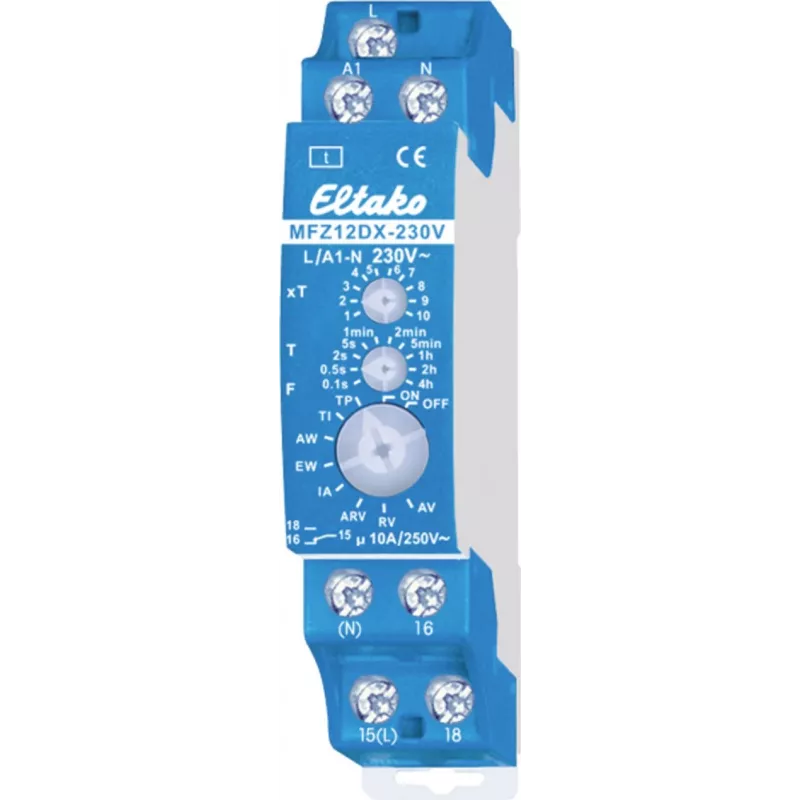

Eltako MFZ12DX-230V mitmefunktsiooniline ajarelee 230 V AC 10 funktsiooni 0,1 s - 4 h DIN-liinile 23001007

Erinevalt tavapärastest ajareleedest, mis lukustavad teid ühte funktsiooni, pakub Eltako MFZ12DX-230V kümmet valitavat ajarežiimi ühes DIN-liinile kinnitatavas moodulis. Alates 0,1-sekundilistest impulssidest kuni neljatunniste viivitusteni kohandub see juhtimiskappide, trepikodade valgustuse, ventilatsiooni ja tööstuslike järjestuste jaoks ilma riistvara vahetamata. Potentsiaalivaba ümberlülituskontakt talub kuni 10 A takistuslikku koormust, samas kui lai 230 V AC mähis võtab vastu 50 või 60 Hz vooluvõrgu otse.

Esiletõstmised

• 10 valitavat funktsiooni: sisselülitusviivitus, väljalülitusviivitus, impulss, vilkur ja palju muud
• Lai ajaline vahemik: 0,1 s kuni 14 400 s (4 h) esipaneeli valikunupuga
• 1 ümberlülituskontakt (SPDT) AgSnO2 kontaktidega pika eluea tagamiseks
• 10 A / 250 V AC lülitusvõimsus, minimaalne koormus 100 mW
• Kompaktne 1 TE (18 mm) DIN-liini korpus, kruviklemmid
• IP20 kaitse, töötemperatuur -20 °C kuni +50 °C

Igapäevases kasutuses

Määrake funktsioon ja aeg selgelt tähistatud pöördvalikunuppudega, seejärel jälgige LED-indikaatorit, mis näitab relee olekut. Ooterežiimi tarbimine on ainult 0,8 W, tõustes aktiivselt umbes 4 W-ni. Relee on mõeldud juhtpaneelidele, kus ruum on piiratud, kuid töökindlus on hädavajalik: kontaktmaterjal on vastupidav keevitumisele ja mehaaniline eluiga ulatub 10 miljoni lülituseni. Masinaehitajatele ja elektrikutele tähendab MFZ12DX-230V, et üks laoartikkel katab palju ajastusülesandeid.

Täielikud tehnilised andmed

• Toote tüüp: mitmefunktsiooniline ajarelee
• Tööpinge: 230 V AC
• Sagedus: 50/60 Hz
• Ajaline vahemik: 0,1 s – 14 400 s (4 h)
• Funktsioonide arv: 10
• Väljund: 1 ümberlülituskontakt (SPDT), potentsiaalivaba
• Kontaktmaterjal: AgSnO2
• Lülitusvõimsus (takistuslik): 10 A / 250 V AC
• Minimaalne lülitusvõimsus: 100 mW
• Paigaldus: DIN-liinile (1 TE / 18 mm laius)
• Ühendus: kruviklemmid
• Voolutarve: ooterežiimis u. 0,8 W, aktiivselt u. 4 W
• Kaitseaste: IP20
• Töötemperatuur: -20 °C kuni +50 °C
• Hoiustamistemperatuur: -25 °C kuni +70 °C
• Elektriline eluiga (takistuslik): u. 100 000 lülitust
• Mehaaniline eluiga: u. 10 000 000 lülitust
• Isolatsioonipinge: 2000 V AC
• LED-indikaator: Jah

Lõppmärkus

Üks moodul, kümme ajafunktsiooni ja kontakt, mis talub tegelikke koormusi — MFZ12DX-230V on pragmaatiline valik juhtimiskappide ajastusülesannete jaoks.
