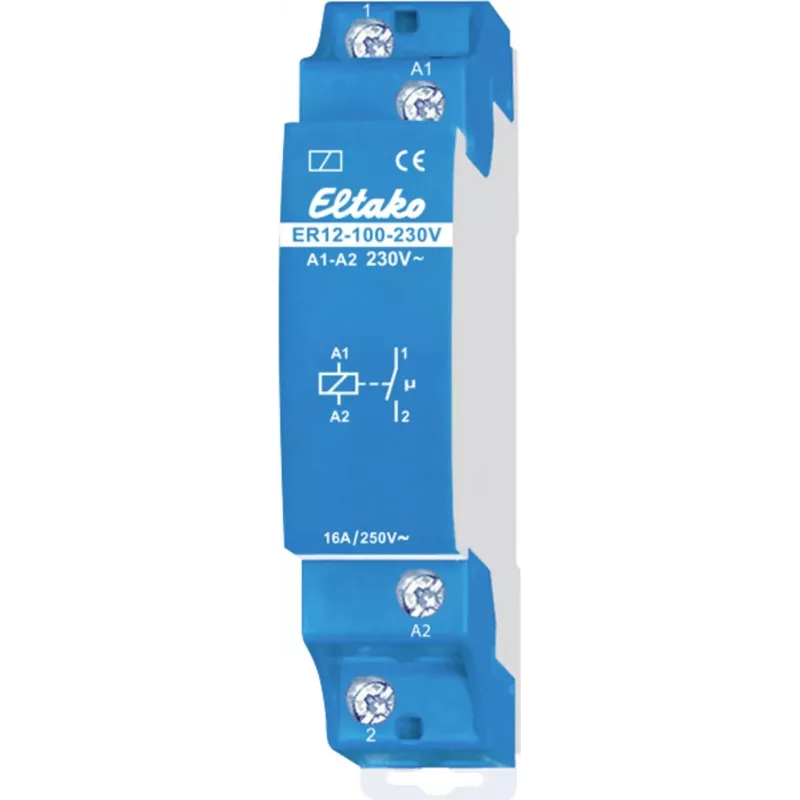

Eltako elektrooniline lülitusrelee ER12-100-230V 16A 1NO 230V AC DIN-liinile 22100000

Koormuste kuni 16 A lülitamiseks minimaalse ootetarbimisega eristub Eltako ER12-100-230V elektrooniline lülitusrelee tavalistest elektromehaanilistest releedest. Selle vaikne, kulumisvaba töö ja kompaktne 1-mooduliline DIN-liinile kinnitatav korpus muudavad selle ideaalseks valgustuse ja kütte juhtimiseks elu- ja ärihoonetes. Releel on üks normaalavatud kontakt, mida juhitakse 230 V AC sisendiga, ning see käsitleb mitmesuguseid lambitüüpe, sealhulgas LED-, hõõg-, halogeen- ja luminofoorlampide koormusi. Ootetarbimine on vaid 0,8 W ja maksimaalne lülitussagedus 600 lülitust tunnis, pakkudes nii energiatõhusust kui ka usaldusväärset jõudlust nõudlikes lülitusrakendustes.

Esiletõstmised

• Elektrooniline lülitusrelee 1 NO kontaktiga, 16 A / 250 V AC nimiväärtus
• Juhtpinge 230 V AC, sobib otse vooluvõrku lülitamiseks
• Vaikne töö ilma mehaanilise kulumiseta, pikendab kasutusiga
• Kompaktne DIN-liinile kinnitamine, laius ainult 1 moodul (18 mm)
• Madal ootetarbimine 0,8 W, vähendab energiakulusid
• Toetab LED-lampe kuni 200 W, hõõg-/halogeenlampe kuni 2000 W
• Kõrge lülitussagedus kuni 600 lülitust tunnis
• Lai ümbritseva õhu temperatuurivahemik -20°C kuni +50°C

Igapäevases kasutuses

Paigaldamine on lihtne: ER12-100-230V kinnitub standardsinile 35 mm DIN-liinile (EN 60715 TH35) ja ühendatakse kruviklemmide kaudu. Seda kasutatakse tavaliselt valgustusahelate, kütteelementide või väikeste mootorite lülitamiseks, kus eelistatakse vaikset tööd. Relee elektrooniline disain kõrvaldab kontaktide põrkumise ja kaarlahenduse, muutes selle sobivaks sagedaseks lülitamiseks. Selle IP20 kaitseklass tähendab, et see tuleks paigaldada jaotusseadmesse või korpusesse. Seade ei vaja usaldusväärseks tööks minimaalset koormust, kuid kontaktide niisutamiseks on määratud minimaalne lülitusvõimsus 100 mA 10 V AC/DC juures.

Täielikud tehnilised andmed

• Tootetüüp: Elektrooniline lülitusrelee
• Kontakti konfiguratsioon: 1 NO (normaalavatud)
• Maksimaalne lülitusvool: 16 A
• Maksimaalne lülituspinge: 250 V AC
• Juhtpinge: 230 V AC
• Nimipinge: 230 V AC
• Paigaldustüüp: DIN-liin (EN 60715 TH35)
• Mooduli laius: 1 TE (18 mm)
• Ühenduse tüüp: Kruviklemmid
• Ootetarbimine: 0,8 W
• Hõõglambi koormus: 2000 W
• Halogeenlambi koormus (HV): 2000 W
• Luminofoorlambi koormus (kompenseerimata): 1000 VA
• LED-lambi koormus (>2 W): 200 W
• Ümbritseva õhu temperatuurivahemik: -20°C kuni +50°C
• Kaitseklass: IP20
• Korpuse materjal: Termoplast
• Lülitussagedus: max 600 lülitust tunnis
• Minimaalne lülitusvõimsus: 100 mA 10 V AC/DC juures

Lõplik märkus

Eltako ER12-100-230V ühendab kaasaegse elektroonilise lülitustehnoloogia tõestatud DIN-liini formaadiga. Selle madal ootetarbimine ja vaikne töö muudavad selle tulevikkuvaatavaks valikuks energiateadlikele paigaldistele, samas kui vastupidav koormuskäsitlus tagab ühilduvuse paljude valgustus- ja küttesüsteemidega.
