Elektrijaotuskapp EFB Elektronik 46019N.1V1 — metallist elektrikilp, 330×120×550 mm, valge

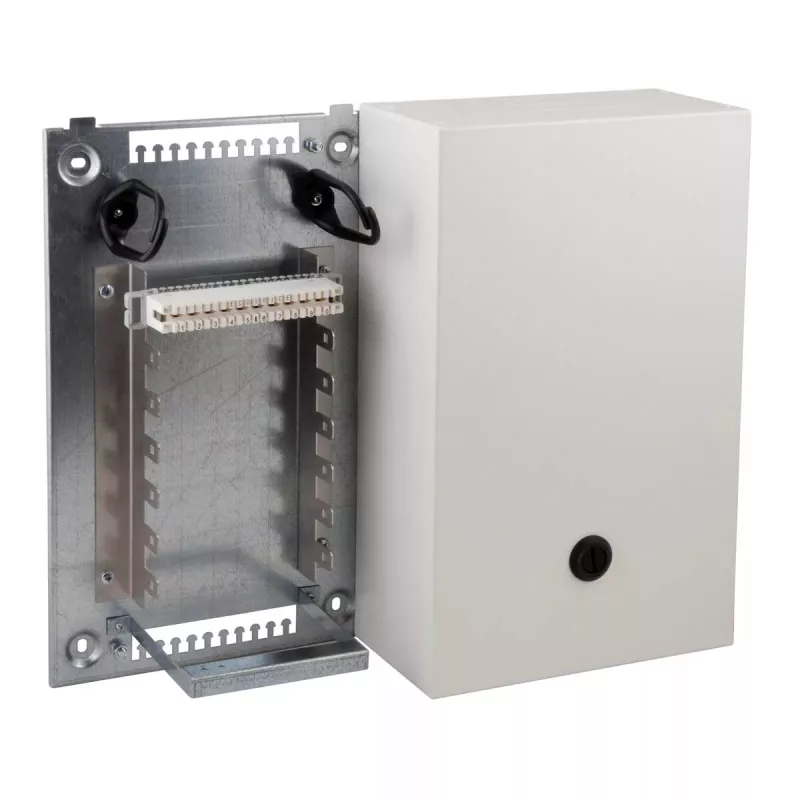

EFB Elektronik 46019N.1V1 on metallist elektrijaotuskapp välismõõtmetega 330 × 120 × 550 mm, viimistletud RAL9016 liiklusvalgega. Kapp koosneb terasplekist korpusest, alusplaadist ja riiviga kinnitatavast kattest, pakkudes kaitstud siseruumide majutust kaitselülititele, klemmidele ja juhtmetele. Kaablisisestused asuvad katte all- ja ülaosas. Kaasas on paberleht ühenduste registreerimiseks.

Eelised

Kapp on valmistatud terasplekist mehaanilise tugevuse ja stabiilsuse tagamiseks. Selle katte värv on RAL9016 liiklusvalge, et sobida standardsete siseruumide paigaldistega. Alusplaat võimaldab paigaldada VKA kinnituskomplekte 10-paari ja 20-paari klemmide jaoks, mida saab kruvida lihtsustatud sisemiseks paigalduseks. Kaablisisestused nii ülal kui all parandavad marsruutimise paindlikkust. Kaitseaste IP30 pakub põhikaitset tahkete esemete ja juhusliku kontakti eest.

Sobib

• Siseruumide elektrijaotuseks ja komponentide paigaldamiseks
• Kaitselülitite, klemmiplokkide ja väikeste juhtseadmete majutamiseks
• Paigaldistele, mis nõuavad organiseeritud kaablisisestust ülalt ja alt
• Projektidele, mis kasutavad VKA kinnituskomplekte 10-paari või 20-paari klemmidele

Peamised spetsifikatsioonid

• Bränd: EFB Elektronik
• Mudel / MPN: 46019N.1V1
• EAN: 4049759283476
• Materjal: terasplekk (korpus, alusplaat ja kate)
• Välismõõtmed (L × S × K): 330 × 120 × 550 mm
• Katte värv: RAL9016 (liiklusvalge)
• Kaitseaste: IP30
• Kaablisisestused: katte all- ja ülaosas
• Kaasas: leht ühenduste registreerimiseks

Kasutusjuhend

Paigaldage kapp planeeritud siseruumi asukohta. Kinnitage karp sobivate kinnitusvahenditega läbi alusplaadi. Vajadusel paigaldage VKA kinnituskomplekt (10-paari või 20-paari) kruvides selle alusplaadile klemmide paigaldamiseks. Juhtige sissetulevad ja väljuvad kaablid läbi katte ettenähtud avade (ülevalt või alt) ning paigaldage kaitselülitid, klemmiplokid ja juhtmed kapi sisse. Täitke ühenduste andmed kaasasoleval registreerimislehel ja sulgege kate, kinnitades riivi.

Soovitused

Kasutage kappi ainult siseruumides ja järgige kehtivaid elektripaigaldiste standardeid. Veenduge, et kaablisisestused on vajadusel tihendatud ja pinge all olevad osad on isoleeritud, et säilitada ohutus. Veenduge, et IP30 kaitse on kavandatud asukoha jaoks piisav, ja lisage vajadusel täiendavat kaitset.
