Elektri relee ABB CM-PFS.S

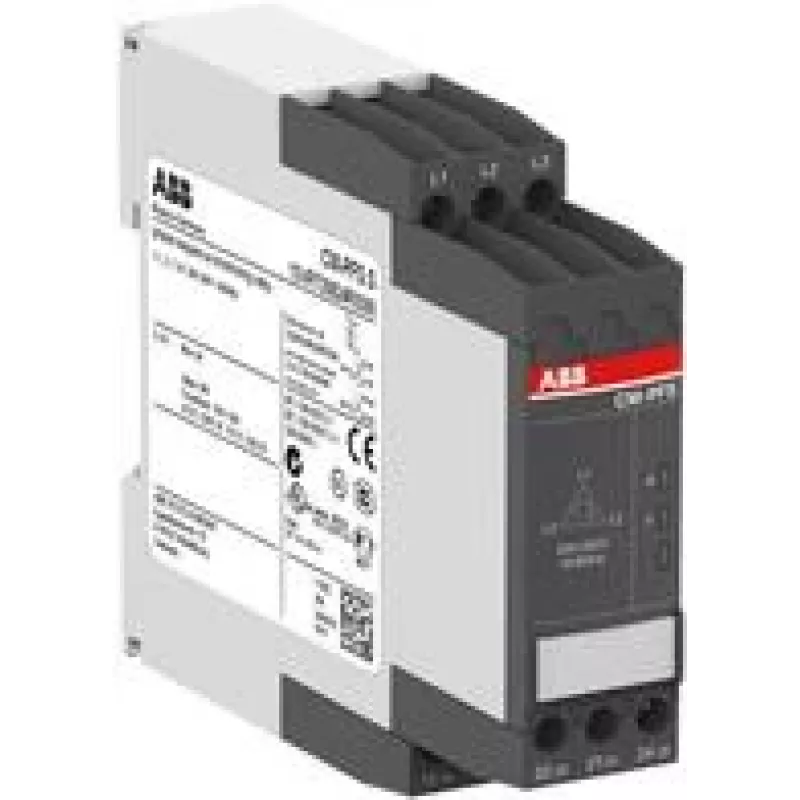

ABB CM-PFS.S on kompaktne kolmefaasiline järelevalverelee, mis on ette nähtud faasikadu ja vale faasijärjestuse tuvastamiseks kolmefaasilistes süsteemides. See töötab nimijuhtimispinge / kolmefaasilise mõõtepingega 200–500 V AC ja sellel on 2 C/O väljund, kontaktid nimiväärtusega 250 V / 4 A. Releel on fikseeritud läviväärtused, kruviühendus topeltkambriga klemmidega ja kompaktsed mõõtmed 22,5 x 103,7 x 85,6 mm, mis teeb selle sobivaks paigaldamiseks juhtpaneelidesse ja jaotuskilpidesse.

Eelised

Seade pakub usaldusväärset faasikadu ja faasijärjestuse järelevalvet fikseeritud läviseadetega, vähendades vajadust kohapealse konfigureerimise järele. Selle 2 C/O väljundkontaktid toetavad juhtimisahelate lülitamist kuni 250 V / 4 A. Kompaktne vormitegur ja topeltkambriga kruviklemmid tagavad turvalise juhtmestiku ja lihtsa monteerimise tavalistele DIN-liistu korpustele. Toode on identifitseeritav ABB osanumbriga 1SVR730824R9300 ja EAN koodiga 4016779851947.

Sobib

• Kolmefaasiliste mootorite ja kompressorite kaitseks faasikadu või faasijärjestuse muutuse vastu
• Sissetuleva kolmefaasilise toite jälgimiseks tööstus- või kaubanduspaneelides
• Integreerimiseks juhtimisahelatesse, kus on nõutav fikseeritud läviga faasijärelevalve

Peamised tehnilised andmed

• Nimijuhtimis- / mõõtepinge: 200–500 V AC
• Väljund: 2 C/O (2 ümberlülituskontakti)
• Kontakti nimiväärtus: 250 V / 4 A
• Jälgitavad funktsioonid: faasikadu ja faasijärjestus (fikseeritud läved)
• Ühendus: kruviklemmid topeltkambriga
• Mõõtmed (L×K×S): 22,5 × 103,7 × 85,6 mm
• Kaal: 127 g
• Tootja / MPN: ABB, 1SVR730824R9300
• EAN: 4016779851947

Kasutamine

Kinnitage CM-PFS.S juhtkapi sees tavalisele DIN-liistule ja ühendage kolmefaasiline toide määratud mõõteklemmidele, järgides toote dokumentatsioonis olevat ühendusskeemi. Ühendage koormus või juhtimisahel 2 C/O kontaktidele, jälgides maksimaalset kontaktikoormust 250 V / 4 A. Pärast sisselülitamist jälgib relee faaside olemasolu ja järjestust automaatselt, kasutades oma fikseeritud läviväärtusi; lävede kasutajapoolset reguleerimist ei ole vaja.

Soovitused

Kasutage releed paigaldistes, kus faasijärelevalve fikseeritud lävedega on vastuvõetav. Veenduge, et kontaktor või allavoolu seadmed ei ületa kontaktide nimiväärtusi, ja järgige paigaldamise ja hoolduse ajal kehtivaid elektriohutusstandardeid.
