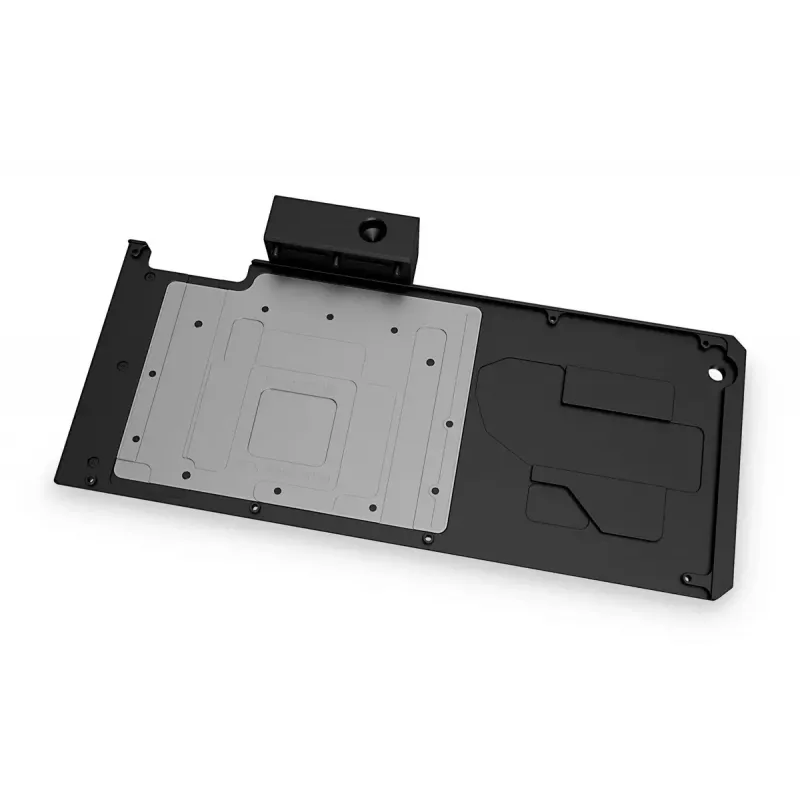

EK Water Blocks Acetal Vask POM Must tagasiplaat

EK-Quantum Vector FTW3 RTX 3080/3090 aktiivne tagasiplaat - Acetal on kaheosaline vedelikjahutusega tagasiplaat, mis on loodud EVGA GeForce RTX 3080 ja 3090 FTW3 GPU-de tagakülje aktiivseks jahutamiseks. See integreerub EK-Quantum Vector FTW3 vesiblokkidega asendusterminali kaudu, nii et vesiblokk ja aktiivne tagasiplaat toimivad ühe ühendatud üksusena, vähendades lisatorustikku ja lihtsustades jahutuskontuuri. Koost sihib trükkplaadi kuumi kohti, VRM-i piirkondi ja vajadusel tagumist VRAM-i, et parandada üldist soojuse eemaldamist graafikakaardilt.

Eelised

Aktiivne tagasiplaat tagab kriitiliste komponentide otsese jahutuse, juhtides jahutusvedelikku läbi sisemise ribide massiivi, millel on kaheksa laia kanalit, mis hoiavad voolutakistuse madalana. Selle põhi on valmistatud nikeldatud elektrolüütilisest vasest tõhusaks soojusülekandeks, samas kui pealmine kate on valmistatud mustast POM-atsetaalist ja ülejäänud välised osad on musta anodeeritud alumiiniumist, mis ei puutu jahutusvedelikuga kokku. EPDM O-rõngad tagavad veekindla tihenduse ja atsetaalterminalid sobivad pealmise kattega ühtse välimuse saavutamiseks. Integreeritud terminal vähendab liitmike arvu, ühendades sisse- ja väljalaskeavad ühte ühisesse korpusesse koos Vector vesiblokiga.

Sobib

• EVGA GeForce RTX 3080 FTW3 graafikakaartidele
• EVGA GeForce RTX 3090 FTW3 graafikakaartidele
• Kohandatud vedelikjahutuskontuuridele, kus soovitakse vähendatud torustikku ja kompaktset juhtimist

Peamised tehnilised andmed

• Ühilduvus: EK-Quantum Vector FTW3 RTX 3080/3090 vesiblokid ja EVGA FTW3 RTX 3080/3090 GPU-d
• Materjalid: nikeldatud elektrolüütilisest vasest põhi, must POM (atsetaal) pealmine, must anodeeritud alumiiniumist välispind
• Sisemine disain: ribide massiiv 8 laia kanaliga madala voolutakistuse jaoks
• Tihendus: EPDM O-rõngad
• Kaasasolevad tarvikud: kinnituskruvid, mutrid ja seibid; 1x nikeldatud messingist pistik G1/4"; EK-Loop multi kuuskantvõti (6 mm, 8 mm, 9 mm); termopadjad
• Mõõtmed (ligikaudu): laius 303 mm, sügavus 37,8 mm, kõrgus 151 mm

Kasutusjuhend

Eemaldage Vector vesibloki standardterminal ja paigaldage Vector aktiivse tagasiplaadiga kaasas olev asendusterminal, et ühendada mõlemad plokid üheks üksuseks. Paigaldage aktiivne tagasiplaat GPU trükkplaadile, kasutades kaasasolevaid kruvisid, mutreid ja seibe, järgides tootja pingutusjuhiseid. Paigaldage termopadjad vajalikesse kohtadesse trükkplaadi kuumadele punktidele ja VRM-i piirkondadele enne tagasiplaadi kinnitamist. Ühendage kombineeritud sisse- ja väljalaskeava oma vedelikjahutuskontuuri, kasutades standardseid G1/4" liitmikke, ning täitke ja kontrollige kontuuri rõhu all lekete suhtes enne süsteemi sisselülitamist.

Soovitused

Kasutage ainult ühilduvate EK-Quantum Vector FTW3 vesiblokkide ja EVGA FTW3 RTX 3080/3090 trükkplaatidega. Veenduge termopadjade õiges paigutuses ja kinnitage kõik kinnitusdetailid ühtlaselt. Teostage pärast paigaldamist lekkekontroll ja jälgige jahutusvedeliku temperatuure pärast esmast käivitamist, et kinnitada oodatud soojust jõudlust.
