Water block EK Water Blocks Acetal Nickel Must 41mm

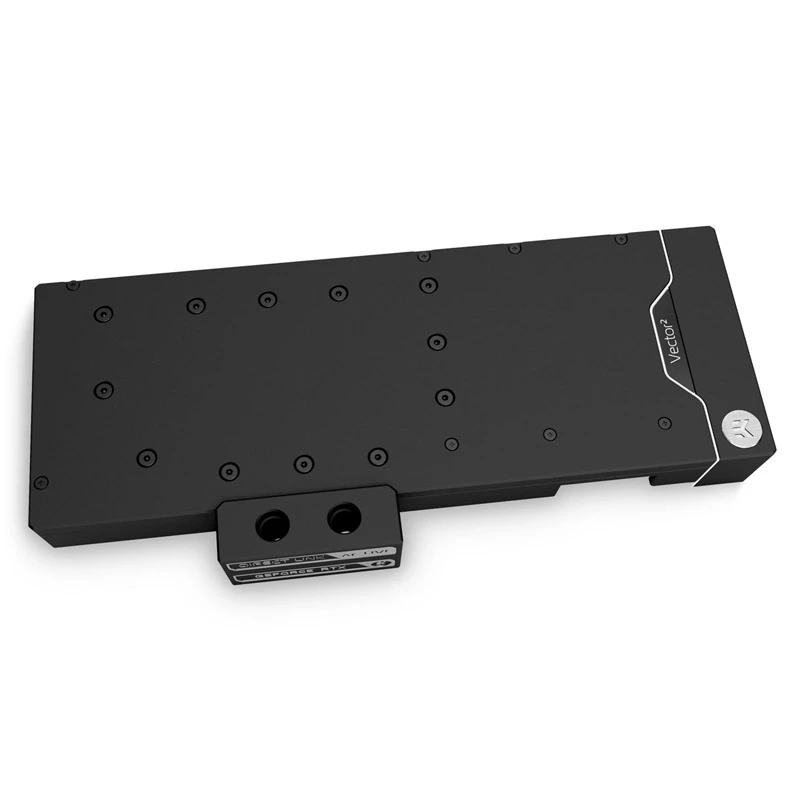

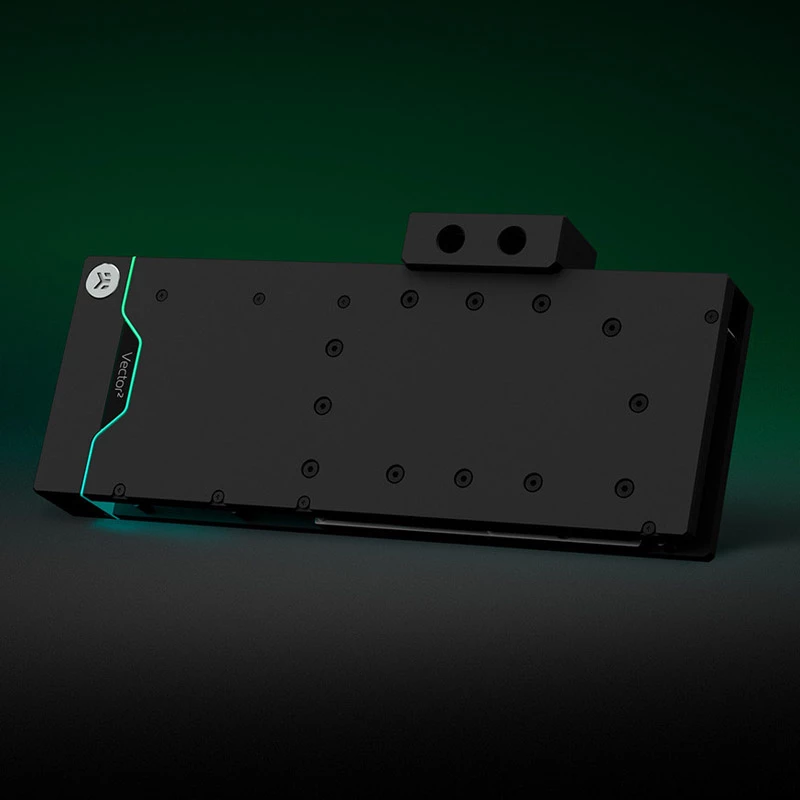

EK-Quantum Vector² XC3 RTX 3080/90 Active Backplate ühendab spetsiaalse terminali, mis asendab Vector² veeploki standardse terminali ja ühendab veeploki ning Vector Active Backplate üheks suletud seadmeks. Ühendades mõlemad pooled üheks koostuks, vajab korpus vaid ühte sisselaskeava ja ühte väljalaskeava, vähendades torustikku ja visuaalset segadust, asetades samal ajal GPU kahe veeploki vahele parema jahutustõhususe saavutamiseks. EK-Quantum Vector² tootesari sisaldab disaini- ja insenerifunktsioone, mis pälvisid iF Design Awards 2022 tunnustuse.

Eelised

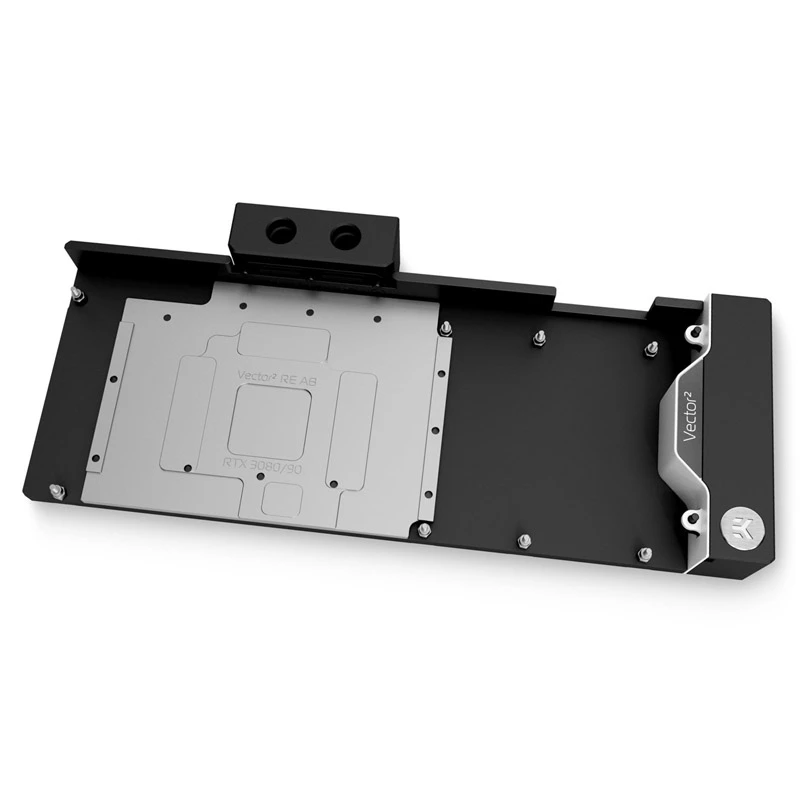

Active Backplate sisaldab Direct Link voolulahendust tavalise 4-pordilise terminali paigutusega, mis toetab nii jada- kui paralleelühendusi külgnevatest või vastaskülgedest. Töödeldud messingist sisetükk ühendab diagonaalselt veeploki aktiivse tagapaneeliga atsetaalterminali sees, lihtsustades integreerimist jaotusplaatide või vertikaalsete GPU-kinnitustega. Terminali kruvid on peidetud magnetkatete alla, et säilitada puhas välimus ja võimaldada brändingu pööramist, kui GPU on tagurpidi. Alus on CNC-töödeldud nikeldatud elektrolüütilisest vasest ja ülemine osa vastupidavast mustast atsetaalist, musta anodeeritud alumiiniumist küljekattega, mis ümbritseb täielikult PCB-d.

Sobib

• Suure jõudlusega GPU jahutamiseks kohandatud vedelikjahutusega personaalarvutites
• Süsteemidele, mis kasutavad EK Vector² veeplokke kahepoolseks jahutamiseks
• Konfiguratsioonidele, kus jaotusplaadid või vertikaalsed GPU-kinnitused nõuavad kompaktset terminalipaigutust

Peamised tehnilised andmed

• Toode: EK-Quantum Vector² XC3 RTX 3080/90 Active Backplate
• Ühilduvus: NVIDIA RTX 3080 / RTX 3090 seeria (Vector² XC3 variant)
• Materjalid: nikeldatud elektrolüütiline vaskalus, must atsetaalkate, töödeldud messingist sisetükk, must anodeeritud alumiiniumist küljekate
• Ühendus: 4-pordiline Direct Link terminal, mis toetab jada- ja paralleelsilmuse konfiguratsioone
• Disainifunktsioonid: peidetud magnetilised terminalikatted, CNC-töödeldud konstruktsioon

Kasutamine

Asendage ühilduva EK Vector² veeploki varuterminal kaasasoleva terminaliga, et ühendada veeplokk ja aktiivne tagapaneel üheks seadmeks. Paigaldage kombineeritud koost GPU-le vastavalt EK paigaldusjuhistele, ühendage sisselaske- ja väljalaskeava oma süsteemi, kasutades 4-pordilist terminali vastavalt vajadusele kas jada- või paralleelkonfiguratsioonis, ning kinnitage magnetkatted terminali kruvide kohale. Veenduge, et liitmikud ja torud on korralikult pingutatud ning kontrollige süsteemi rõhukindlust enne süsteemi sisselülitamist.

Soovitused

Kasutage nikeldatud vase ja atsetaalkomponentidega ühilduvat korrosiooni inhibeerivat jahutusvedelikku, järgige EK ametlikku paigaldusjuhendit kinnitamise ja torustiku marsruutimise osas ning kontrollige ühilduvust oma GPU mudeliga (Vector² XC3 variant RTX 3080/3090 jaoks). Kontrollige regulaarselt liitmikke ja jahutusvedeliku seisukorda, et säilitada optimaalne jahutusvõime.
