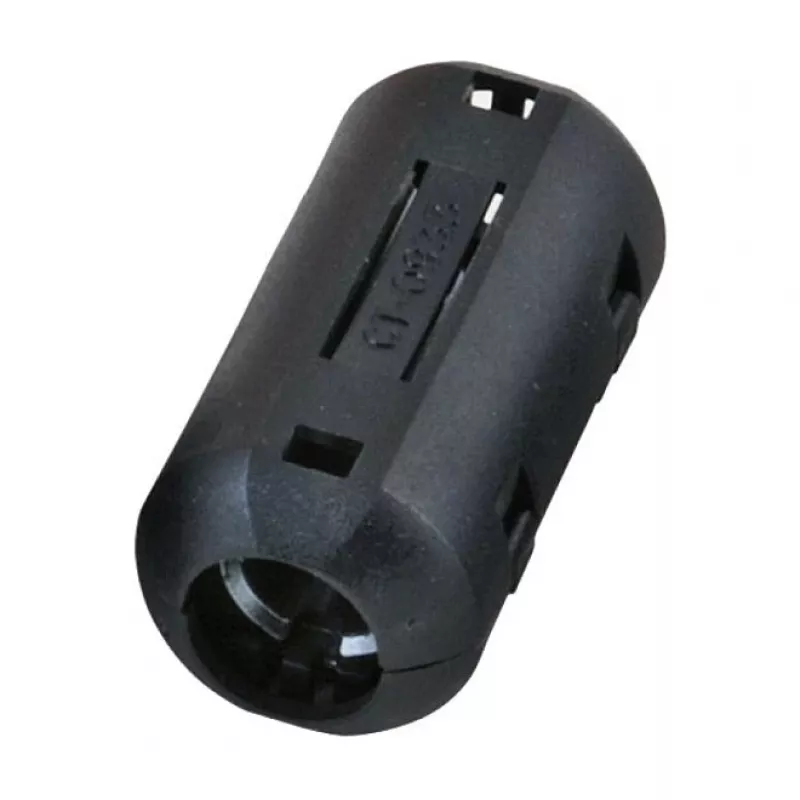

EFB-Elektronik Ferrite Ring Core 9,5mm Black Round

EFB-Elektronik Ferrite Ring Core 9,5mm on kvaliteetne toroidne ferriitsüdamik, mis on loodud tõhusaks EMI/RFI summutuseks elektroonikalülitustes. Tootja EFB Elektronik, see komponent sobib ideaalselt kaablite läbiviigu rakendustesse, pakkudes usaldusväärset jõudlust laias sagedusvahemikus.

Eelised

See ferriitrõngasüdamik pakub suurepäraseid impedantsi omadusi: 100 oomi 25 MHz juures ja 150 oomi 100 MHz juures, tagades tõhusa mürasummutuse. Kompaktne suurus (9,5 mm välisläbimõõt) ja must värv muudavad selle sobivaks erinevate kaablisõlmede ja elektroonikaseadmete jaoks. RoHS-i nõuetele vastav ja valmistatud 4C65 ferriitmaterjalist tagab vastupidavuse ja keskkonnaohutuse.

Sobib kasutamiseks

• EMI/RFI summutus toite- ja signaalkaablites
• Elektroonikalülituste projekteerimine ja prototüüpimine
• Heli-, video- ja andmesideseadmed
• Tööstus- ja tarbeelektroonika

Peamised tehnilised andmed

• Toote tüüp: Ferriitrõngasüdamik
• Südamiku materjal: Ferriit (klass 4C65)
• Südamiku geomeetria: Toroidne
• Välisläbimõõt: 9,5 mm
• Siseläbimõõt: 5,0 mm
• Kõrgus: 3,0 mm
• Värv: Must
• Kuju: Ümmargune
• Impedants 25 MHz juures: 100 oomi
• Impedants 100 MHz juures: 150 oomi
• Peamine funktsioon: EMI/RFI summutus
• RoHS vastavus: Jah
• Paigaldusviis: Kaabli läbiviik
• Tootja: EFB Elektronik

Soovitused

Optimaalse mürasummutuse saavutamiseks paigutage ferriitsüdamik võimalikult müraallika lähedale. Mitu kaabli keerdumist läbi südamiku võib impedantsi suurendada. Sobib kasutamiseks kaablitega läbimõõduga kuni 5 mm.
