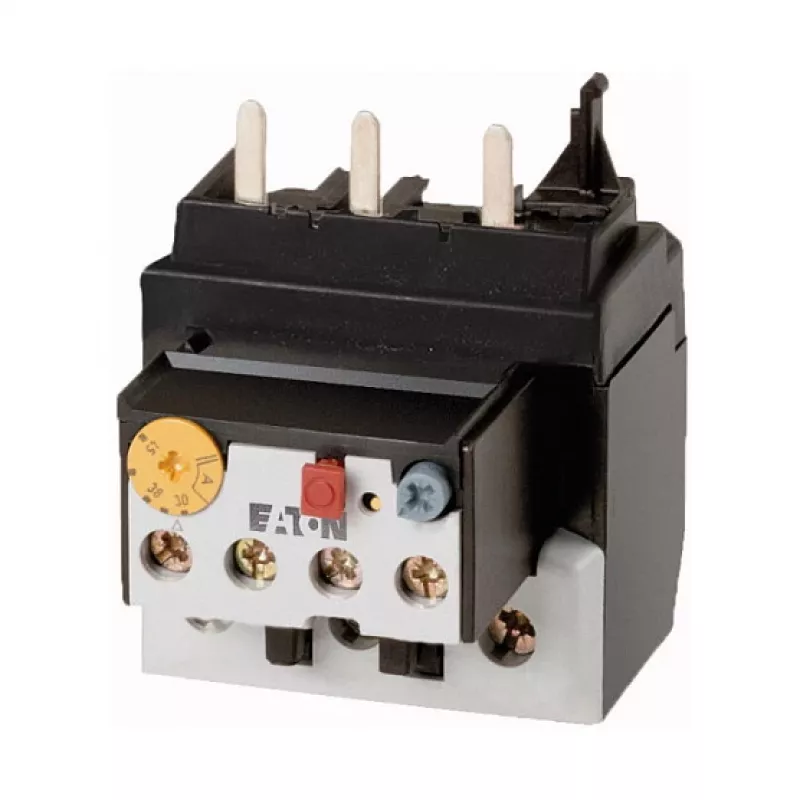

Eaton ZB65-40 mootorikaitse relee 24-40A 1NO+1NC

Hõivatud tööstuslikus juhtpaneelis peab hooldustehnik kaitsma kolmefaasilist mootorit ülekoormuse ja faasikadude eest. Eaton ZB65-40 mootorikaitse relee tagab usaldusväärse termilise ülekoormuskaitse mootoritele voolu seadistusvahemikus 24 kuni 40 A. Selle kompaktne disain võimaldab otse paigaldada Eaton DILM kontaktoritele, säästes ruumi ja juhtmestiku aega.

Peamised tehnilised andmed

• Voolu seadistusvahemik: 24 - 40 A
• Kontaktide konfiguratsioon: 1 NO + 1 NC abikontaktid
• Väljalülitusklass: 10A
• Ülekoormuse vabasti tüüp: termiline
• Faasikao tundlikkus: jah
• Lähtestusfunktsioon: käsitsi/automaatne
• Paigaldus: otse kontaktorile või iseseisev
• Nimisisolatsioonipinge (Ui): 690 V
• Nimilöögitaluvuspinge (Uimp): 6 kV
• Kaitseaste: IP20 (klemmid)
• Ümbritseva õhu töötemperatuur: -25 kuni +55 °C
• Standarditele vastavus: IEC/EN 60947-4-1
• Ühendustüüp: kruviklemmid
• Abikontakti nimitalitlusvool (AC-15, 230V): 1,5 A
• Abikontakti nimitalitlusvool (DC-13, 220V): 0,5 A
• Sobiv kontaktorite seeriaga: Eaton DILM

Miks seda valida

ZB65-40 tagab mootori pikaealisuse, tuvastades täpselt ülekoormused ja faasikaod. Selle termiline vabastusmehhanism reageerib mootori tegelikule kuumenemisele, pakkudes täpset kaitset. Käsitsi/automaatne lähtestusvalik pakub paindlikkust erinevates tööseadistustes. Otsene paigaldus DILM kontaktoritele lihtsustab paigaldust ja vähendab paneeli jalajälge.

Ideaalne kasutusjuht

• Kolmefaasiliste mootorite kaitsmine tööstusmasinates
• Mootorijuhtimiskeskused (MCC), mis vajavad usaldusväärset ülekoormuskaitset
• Pumbad, ventilaatorid ja konveierid mootoritega 24-40 A
• Rakendused, kus eelistatakse ruumi säästvat otsekontaktorile paigaldust

Hea teada

Relee vastab standardile IEC/EN 60947-4-1, tagades rahvusvahelised ohutus- ja jõudlusstandardid. Selle IP20 klemmikaitse sobib paigaldamiseks suletud paneelidesse. Lai töötemperatuuri vahemik võimaldab kasutamist karmides keskkondades. Optimaalse jõudluse tagamiseks ühendage Eaton DILM kontaktoritega vastavate nimiväärtustega.
