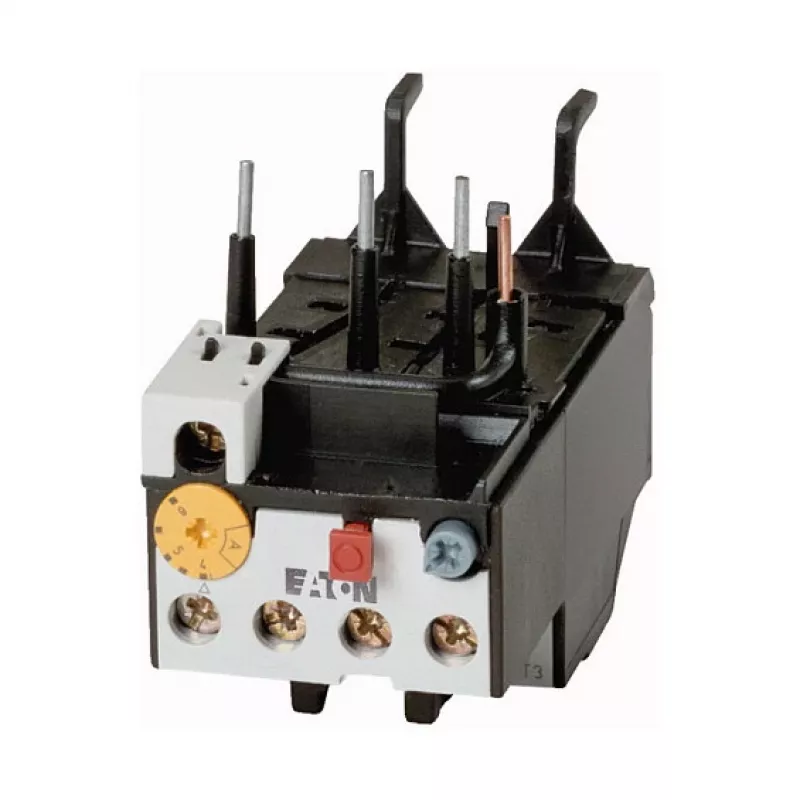

EATON ZB32-10 Soojusülekoormusrelee 6.3-10 A 690 V AC Mootorikaitse DILM17-DILM32 jaoks

Mootorite kaitsmine ülekoormuse ja faasikao eest on usaldusväärse töö tagamiseks hädavajalik. EATON ZB32-10 soojusülekoormusrelee on loodud otseseks paigaldamiseks DILM17, DILM25 ja DILM32 kontaktoritele, pakkudes täpset kaitset 6,3–10 A seadistusvahemikus. Väljalülitusklassiga 10A ja temperatuurikompensatsiooniga disain reageerib kiiresti ja usaldusväärselt ka nõudlikes keskkondades.

Esiletõstetud omadused

• Voolu seadistusvahemik 6,3–10 A, kergesti loetava skaalaga
• Väljalülitusklass 10A kiireks kaitseks ilma tarbetute väljalülitusteta
• 3-pooluseline soojusülekoormuse tuvastus, tundlik faasikao suhtes
• Abikontaktid: 1 normaalselt avatud (NO) + 1 normaalselt suletud (NC)
• Otsene paigaldus Eaton DILM17, DILM25, DILM32 kontaktoritele
• Käsitsi või automaatne lähtestus, valitav lülitiga
• Nimitalitluspinge 690 V AC; isolatsioonipinge 690 V AC
• Löögitaluvuspinge 6 kV vastavalt IEC/EN 60947
• Temperatuurikompensatsioon vahemikus -25 °C kuni +55 °C
• Kaitseaste IP20, kruviklemmid turvaliseks ühendamiseks

Igapäevases kasutuses

Paigaldamine on lihtne: relee kinnitatakse otse kontaktorile, välistades eraldi kinnitusvahendite vajaduse. Pöörake nuppu, et seadistada mootori täiskoormusvool. Töö ajal mõõdab relee pidevalt soojuskoormust ja lülitab kontaktori välja ülekoormuse korral. Integreeritud faasikaoandur lisab täiendava ohutustaseme. Valitav lähtestusrežiim võimaldab valida käsitsi kinnituse pärast riket või automaatse lähtestuse kaugjuhtimiseks.

Täielikud tehnilised andmed

• Toote tüüp: Soojusülekoormusrelee
• Seadistusvahemik: 6,3–10 A
• Väljalülitusklass: Class 10A
• Pooluste arv: 3
• Abikontaktid: 1 NO + 1 NC
• Ühilduvus: Eaton DILM17, DILM25, DILM32
• Paigaldus: Otse kontaktorile
• Nimitalitluspinge (Ue): 690 V AC
• Nimisisolatsioonipinge (Ui): 690 V AC
• Nimilöögitaluvuspinge (Uimp): 6 kV
• Temperatuurikompensatsioon: -25 kuni +55 °C
• Lähtestusfunktsioon: Käsitsi/Automaatne, valitav
• Kaitseaste: IP20
• Faasikao tundlikkus: Jah
• Klemmi tüüp: Kruviklemmid
• Standardid: IEC/EN 60947-4-1, IEC/EN 60947-5-1

Lõppmärkus

EATON ZB32-10 (toode nr 278451) on ehtne Eaton komponent mootorikäivitusrakenduste jaoks. Enne paigaldamist kontrollige alati, et seadistusvahemik vastaks mootori täiskoormusvoolule. See relee ei ole otsene asendus vanematele ZB32-6 või muudele mudelitele ilma ühilduvuse kontrollimiseta.
